凌力尔特公司(Linear Technology Corporation) 推出全差分缓冲放大器 LTC6417，该器件的输出参考噪声仅为1.5nV/√Hz。LTC6417 能驱动50Ω 差分负载，并为驱动14 位和16 位流水线ADC 而优化。该器件可在输入端进行DC 或AC 耦合，并针对高达和超过600MHz 的信号实现了卓越的失真性能。在140MHz 时，OIP3 为46dBm，HD3 为-69dBc，在50Ω 负载上的输出摆幅为2.4VP-P。
除了卓越的性能规格，LTC6417 还提供几种为简化与ADC 接口而设计的功能。LTC6417 在内部配置为单位增益缓冲器。因为它的输入阻抗为18.5kΩ ，所以通过在输入端使用1:4 或1:8 的变压器可获得额外增益。其低阻抗输出有助于控制流水线型ADC 普遍存在的电容性电荷注入。快速输出箝位可用单个引脚设定，以防止发生ADC 超范围的情况。当箝位限制输出电压时，超范围引脚发出信号。输出共模引脚使LTC6417 输出摆幅与ADC 输入范围的匹配变得非常容易。
LTC6417 用单一5V 电源工作。PWRADJ 引脚使设计师能在功耗和HD3 性能之间取得平衡。该功能动态地将电源电流从123mA 降至74mA，且停机模式将电流消耗进一步降低至24mA。
LTC6417 采用具易用型直通式引出脚配置的3mm x 4mm 20 引脚QFN 封装。该器件规格在0°C至70°C和-40°C至105°C (外壳温度) 的工作温度范围。千片批购价为每片3.89 美元。如需更多信息，请登录www.linear.com.cn/product/LTC6417。

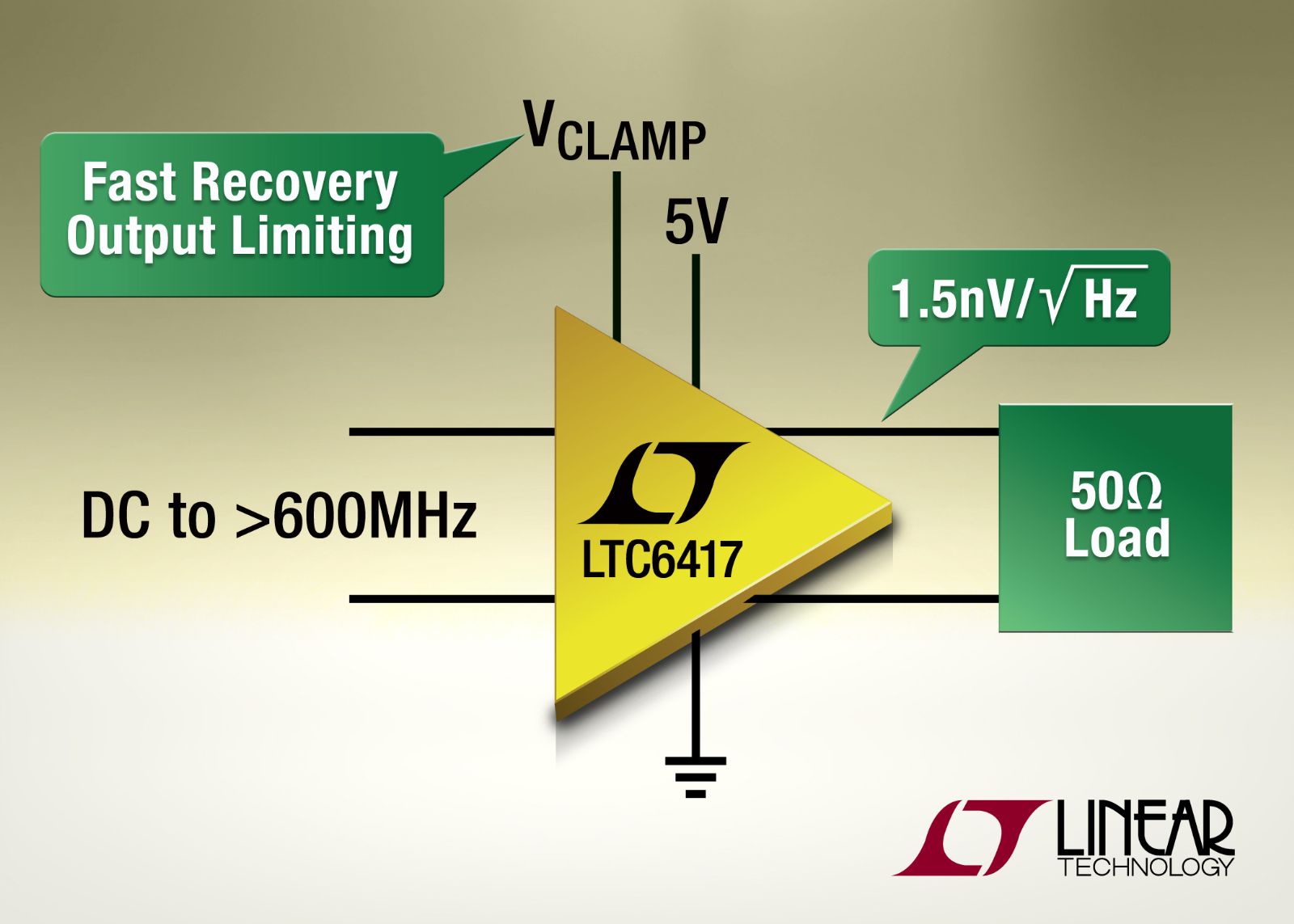

照片说明：全差分缓冲器直接驱动50Ω 负载
性能概要：LTC6417
· 1.6GHz – 3dB 小信号带宽
· 以低失真驱动50Ω 负载，2.4VP-P 输出
o 在140MHz 具-100dBc/-69dBc HD2/HD3
o 在140MHz 具-80dBc IM3 和46dBm OIP3
o 在380MHz 具-100dBc/-66dBc HD2/HD3
o 在380MHz 具-68dBc IM3 和39dBm OIP3
· 1.5nV/√ Hz 输出噪声
· 4.3pA/√ Hz 输入电流噪声
· 可编程的高速、快速恢复输出箝位
· DC 耦合信号通路
· 用单一4.75V 至5.25V 电源工作
· 功率：5V 时为615mW，可降至370mW，停机模式时为120mW
· 3mmx 4mm 20 引线QFN 封装
