1 稳像方法和步骤
数字图像稳定处理过程主要由3部分组成：运动矢量估计模块(ME)，运动矢量补偿模块(MC)和图像序列合成模块(IC)。通过ME模块找到帧间运动偏移，由MC模块进行图像拼接完成运动补偿，最后经IC模块进行图像剪裁输出。
运动矢量估计模块中，通过比较当前图像和参考图像中相同的部分，找到两帧图像问的偏移量，即运动矢量，广泛应用于视频处理与编码，如图1所示。
图1中用实线所画的方框表示匹配块，虚线所画的方框表示搜索窗。假定第k帧为当前帧，为了计算第k帧相对于第k-n帧的运动偏移量。在第k-n帧的中心位 置选择一个N×N像素大小的匹配块，同时在第k帧上选择一个M×M(M>N)大小的搜索窗，搜索窗的中心位置与第k帧的匹配块中心位置重合，通过用 式(1)比较两幅图像间所有相应像素间绝对差的累和VSAD(Sum of Absolute Difference)，在搜索窗内找出和匹配块图像最匹配的位置，即VSAD最小值的位置。该匹配位置坐标和搜索窗中心点坐标的相对位置 (△x，△y)，即为两帧图像的偏移运动矢量。
式中，
分别为参考图像和当前图像(i，j)位置的像素强度。
获得的图像序列之间的运动矢量参数后，纠正当前图像，使其恢复到正确的位置，获得相对稳定的图像序列，然后送到相应的显示装置或存储介质。
2 稳像系统的方案设计
TMS320C6416是TI公司最新推出的高性能DSP，该器件拥有8个并行处理单元，工作频率为600 Hz，最高处理速度可达4800M／s(MFLOPS)。采用类似RISC的超常指令字(VLIW)结构，在最好的情况下，TMS320 C64X系列的DSP在一个指令周期可同时执行8条32位有效指令，因此可以达到极高的处理性能。
2．1 系统组成
为适合高速图像采集与处理，采用CPLD+DSP的应用方案，由于DSP只专注数据处理，但缺乏控制能力，利用高速逻辑器件CPLD配合DSP完成实时任 务控制与处理，是系统的最佳组合。经过比较，选用XC95144XL作为CPLD控制器，主处理DSP TMS320C6416系列器件进行图像处理计算。该系统结构如图2所示。
该系统输入输出都为标准模拟视频信号，设计采集图像大小为512×512像素，速度为30～60帧／s的实时采集。摄像头输入模拟视频信号后，经过 SAA7110进行A／D转换和信号分离后，进入输入端高速数据缓冲区。输出端缓存中的数据，通过BT121进行D／A转换后，合成为标准模拟视频信号， 可直接送监视器显示。用逻辑器件CPLD控制系统的工作时序。为适应高速数据吞吐，输入输出缓冲存储器选用了双端口RAM。
2．2 CPLD控制

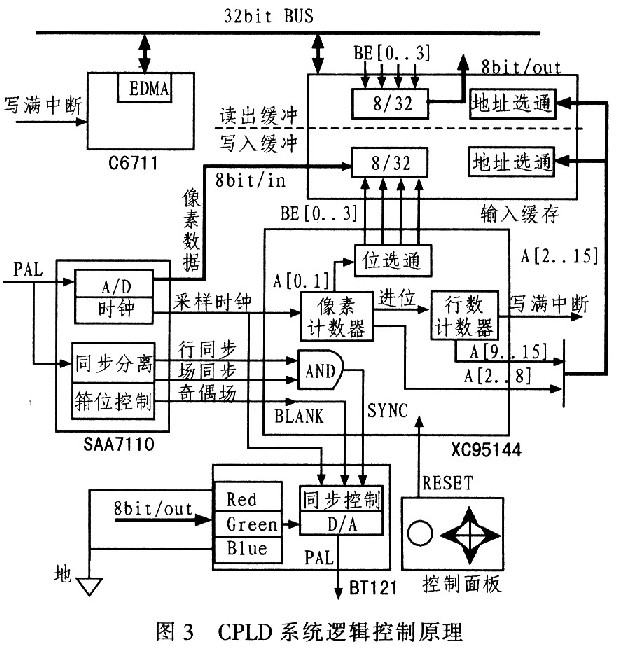

系统的逻辑控制器是100引脚的XC95144，其主要工作是控制输入／输出帧存，以便DSP将存在其中的处理好的图像数据读出，并在同步控制信号和消隐信号的协同下形成标准视频输出信号，送到监视器显示。图3给出了逻辑控制的原理框图。
CPLD的逻辑控制的工作包括：1)根据SAA7110分离出的同步信号，经过逻辑判断后，给出BT121需要的同步信号；2)由于SAA7110输出的 LLC2时钟与采样时钟、输出时钟是同步的，因而以LLC2作为采样数据存储和同步控制子系统的时钟，CPLD内部计数器进行数据采样计数，产生偏移地 址，以控制输入／输出缓冲读写数据，使用LLC2时钟也避免了使用外部时钟需要解决的信号相互间的同步和锁相：3)计数器产生控制中断，通知DSP启动数 据读／写EDMA通道和进行数据转移；4)低位地址A0和A1进行译码产生Bank Enable信号，送到双口RAM以进行数据位选通。由于输入／输出缓存具有对称的硬件结构，所以XC95144在进行地址计数时，产生两套相同Bank 信号和地址偏移，供输入和输出双口RA-M。
3 数字图像数据的采集与输出
3．1 数据采集

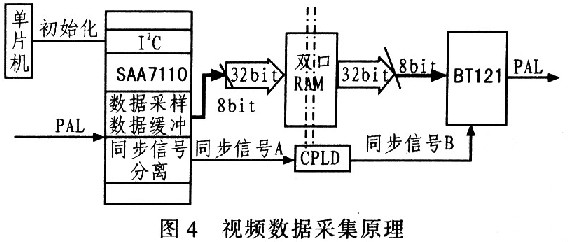

系统的设计视频信号采集能力是从CCD获得模拟视频信号中采集到512×512大小的数字图像，并通过帧缓存——异步静态双端口存储器(dual-port RAM)，经DSP的EDMA通道送到SDRAM中。采集模块的结构如图4所示。
SAA7110的初始化通过I2C总线对其内部控制寄存器进行相应设置而实现，该系统将DSP上的McBSP(多通道缓冲串口)的两个引脚与SCL和 SDA相连，将McBSP的引脚配置成通用I／O口，这样就能通过编写DSP程序，在上电时通过DSP的多通道缓冲串口配置SAA7110。
3．2 数据位拼接
由于SAA7110和BT121都是8 bit精度器件，而双口RAM的每边都是36 bit精度的存储器，但双口RAM的4个BANK通道，每个BANK各9 bit，共36 bit数据，可通过BEO～BE3信号选通，因此只有将SAA7110和BT121的8 bit数据进行拼接后才能送到双口RAM。由于双口RAM的每个BANK都是9 bit，SAA7110和BT121的8 bit数据总线接在每个BANK的低8 bit，忽略最高位第9位，直接地，形成8 bit的数据精度，完成不同数据精度位器件间的握手。
3．3 数据输出
处理完的图像数据，经D／A转换器BT121进行数模转换后，送到显示器，这个过程必须在严格的同步时钟控制下进行。SAA7110给出的同步信号包括水 平同步、垂直同步、奇偶场和采样时钟，而BT121的同步信号只有空白信号(BLANK)、合成信号(SYNC)和转换时钟。当BLANK信号为1 时，BT121才进行D／A转换，SYNC信号为1时才打开D／A通道。所以，2个器件间的同步信号不能直接握手，必须经过一定的逻辑转换。S- AA7110的同步信号引脚接到CPLD，由CPLD经过一定的逻辑运算后，送出符合BT121同步要求的信号。
4 系统工作方法和优化配置
4．1 系统工作方式
系统上电后，DSP从Flash读入1 K大小的程序数据，该引导程序继续将其他主程序调入SDRAM中，在以后的运行过程中，DSP自动将运行所需程序从SDRAM装入片内存储器。同时 89C5l单片机对SAA7110进行初始化。当DSP准备就绪后，通知CPLD开始控制向输入端双端口RAM写入由S-AA7110采集的视频图像数 据。输入缓存的存储空间分为奇、偶场空间，写满一场后向DSP发送中断信号，DSP收到该中断信号后以EDMA方式将数据读入SDRAM等待处理。在 DSP读走和处理该部分数据时，CPLD继续控制向输入缓存的另一部分空间写入下一场采样数据。当DSP处理完上一场数据后，等待下一场视频数据的写满信 号。采用双端口RAM作为系统的输入输出缓存，有效地避免了读写访问冲突和系统总线的冲突，极大提高了系统的执行效率。
4．2 配置L2 Cache和Memory的比例
由于片内RAM与CPU工作在同一时钟频率，比片外RAM性能高得多。C64的两级缓存机构工作特点为：片内分为两级存储结构(L1和L2)，L1不能设 置为映射寄存器。L1又分为L1P和L1D，L1D指的是第1级的数据缓冲，为128 K字节的两路成组相连结构缓存。L2是第2级片内缓存，大小为l 024 K(可同时存储程序和数据)。L1P和L1D都可以对L2进行存取，当L1D或L1P中没有运行所需要的数据时(即产生cache miss时)，首先向L2发出申请，当L2中也发生cache miss时，将申请转发给EDMA。申请的转发将严重影响系统运行效率。所以根据算法数据流特性配置好两极缓存的大小，预先将待处理的数据读入，降低 cache miss的次数以提高系统实时性。
以块匹配运动估计为例，匹配块32×32 pixel=1 K字节，加上旋转角度范围：±7°，步长为O．2°，共产生70个旋转1 K的小图像；搜索窗为96×96 pixel=9 K字节，共10 K字节，所有待进行运动估计的图像数据为80 K，完全可以读入L2Cache。这些数据可以用ODMA将数据全部读入片内L2。而这些数据是从一帧完整的图像中“扣出”的，所以搬移方式采用2D- 1D的方式，QDMA支持这种高效的数据传输能方法。
4．3 基于EDMA加快数据传输
当使用双缓冲结构的时候，EDMA是另一种去除多余CPU开销的重要机制。利用EDMA，可实现片内存储器(L2SRAM)、片内外设，以及外部空间之间 的数据转移。合理利用EDMA，还可以提高程序性能，由于图像处理中的数据对象通常以8 bit为一单位，利用DMA的数据交织功能把来自图像不同区域的4个数据并接为一个32位数据，大幅度地提高效率。
系统采用“乒乓”结构的数据交换，所以奇场和偶场的起始信号触发EDMA通道中断，虽然传送数据的源地址相同，但目的地址却不同。而C64的EDMA控制 器提供了一种称为连接(linking)的传输机制，可以将不同的传输参数组连接起来，组成一个传输链，为同一通道服务。在链中，一个传输结束后，自动装 载下一次传输所需要的事件参数。根据这个特点，为每个EDMA通道配置两组参数，用连接的方式完成“乒
乓”结构的数据读写。
5 算法程序优化
由于图像处理的数据量大，数据处理相关性高，并且具有严格的帧、场时间限制，因此如何针对图像处理的特点对DSP进行优化编程，充分发挥其性能就成为提高整个系统性能的关键。主要在下面方面的优化方法提高C代码的性能：
1)使用内联函数 C6000编译器提供的内联函数(intrinsic functions)。内联函数是直接映射为内联的C6000指令的特殊函数，可以快速优化C代码。
2)使用字访问短型数据 C6000的内联函数中的某些指令，如_add2()是对存储在32位寄存器的高16位和低16位字段进行操作。当对一连串短型数据进行操作时，可使用字(整型)一次访问2个短型数据，减少对内存的访问次数。
3)人工干预软件流水 流水是用来安排循环指令，并使这个循环的多次叠代并行执行的一种技术，通过线性汇编指令，并行处理数据处理指令。

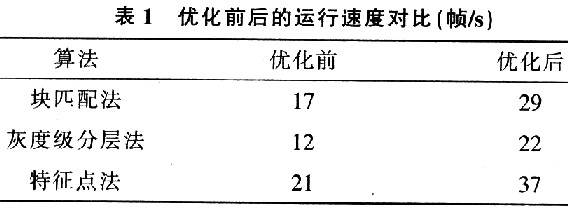

通过以上3种方法优化，程序执行效率提高70％以上，表1中列出各种算法速度做50次运算的平均值。
实际上，在程序优化方面，还有很多的工作可作。另外，本实验室前期开发的基于TMS320C6711型DSP的图像开发板，工作频率在200 MHz，优化后对256×256大小的图像进行10～13帧／s的图像稳定，尚不能达到实时。而基于TMS320C6416的处理板，不优化就能达到 18～22帧／s的处理速度，经过简单优化后，如提前进行图像块旋转并读入片内，展开循环，就能达到30帧／s的实时处理。现已移植的算法包括：基于快速 搜索的块匹配法、灰度级分层法、边缘匹配法，各种算法都完全能够进行实时运行。
6 结论
该系统通过选用CPLD+DSP，既能保证系统的执行速度，也能保证可靠的逻辑控制。该系统实现一个比较完整的图像采集、传输、处理和送显的硬件实验系 统，由CPLD对系统的运行逻辑进行控制，通过对编写在DSP上运行的图像处理程序进行优化后，能够实现大小为512×512像素图像的实时稳定。该稳像 系统作为一个独立的图像处理系统，可完成多方面的图像处理功能，也为其他基于DSP的图像处理平台的设计提供了参考。
