LVDS 接口的静电防护
摘要：LVDS，即LowVoltageDifferentialSignaling，是一种低压差分信号技术接口。
Abstract：
Key words :
LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。它是美国NS公司（美国国家开云棋牌官网在线客服公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS数据线连接广泛应用于高速数据信号传输，例如，在商用打印机或者LCD 面板 与转接板的连接。这些应用需要TVS保护是由于使用了敏感的IC 器件。对于这些高速数据线，轨到轨保护器件完全适用。另外由于生产装配过程中也会经常产生静电，因此更需要增加TVS来保护, Semtech公司前几年推出了一颗能保护12线的TVS-RClamp7512N,已经成功应用在LVDS线路保护，特性如下：
1.直通式设计能提高信号完整性
LVDS 是高速信号接口,因此要求在信号线增加的TVS要方便走线

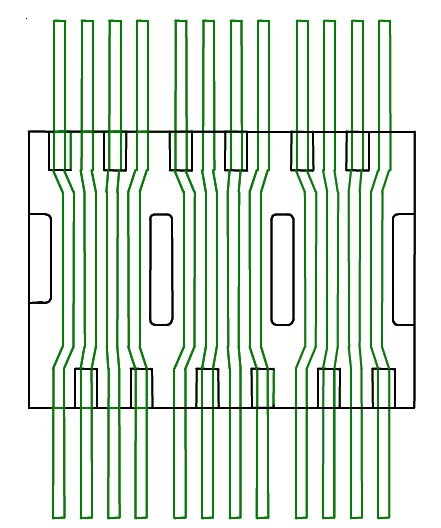

Layout example:
直通式设计的优点:
- 减少对间偏移,因为走线长度和保护元件的位置在每一对线上是相同的
- 减少走线弯曲的数量能改善信号完整性和速度
- 走线的长度是最小的
- 一对差分线的好共模抑制应归于紧密耦合的走线(0.5mm间距)
- 走线保持完整
2. 较低的结电容，只有2pF, 也具有非常低的漏电流（最大0.5uA）.
3. 较强的静电防护能力，能直接抵挡30KV的空气放电和25KV接触放电
