摘 要：为了利用廉价的普通桌面电脑构建高性能、高可靠、低成本的电子邮件备份系统，设计了基于SOA的对等网络存储架构，贯彻了低耦合、无状态、异步通信和自适应的设计原则。系统将输入数据流和输出数据流分开处理，分别将邮件数据和索引信息保存在磁盘文件和数据库中，兼顾了高容量和快速查找的的要求。
关键词：电子邮件；备份；分布式存储；SOA；低成本
在一个在线电子邮件扫描系统中，需要设计一个安全可靠的存储系统，暂时保存被隔离的电子邮件。这些邮件一直保留在系统内，直到用户选择释放或者到期失效。这是一个需要精心设计的系统，考虑牵涉到的数据量和在线系统所要求的高可靠性，如何用尽可能低的成本实现这个系统，成为项目团队面对的主要挑战。
1 分布式邮件备份系统的技术需求和设计原则
邮件备份系统最基本的要求是高吞吐量，具体来讲，要求能达到每秒1 000封邮件（平均大小10 KB）的最大输入速度，用户的邮件要能保存最多60天，系统总容量在20 TB以上，用户的检索速度应该控制在1 s以内。
作为一个商业运营的在线系统，除了具备很高的性能以外，还要具备很高的可靠性和尽可能低的成本。系统的SLA[1]（Service Level Agreement）要达到99.99%以上，也就是说运行一年的停机时间必须控制在52 min以内。在线系统的主要成本包括数据中心的成本和运行维护成本。数据中心的成本主要由硬件成本、网络成本、其他成本如电费、冷却、机架空间等构成，而运营成本主要由运营维护、技术支持等费用构成。依据上述基本要求，确定了邮件备份系统的基本技术需求：(1)单机高效率，系统高吞吐；(2)使用低成本硬件，避免使用昂贵硬件；(3)提供高可伸缩性；(4)部署自动化；(5)管理智能化。
根据上述需求，确立系统整体设计的原则，主要包括下述四点：
（1）低耦合。耦合是指系统的子模块之间结合的紧密程度，一个低耦合的系统不但要降低模块之间的静态依赖关系，而且要尽可能地降低模块在时间和空间上的依赖关系。低耦合的系统可以降低模块之间的相互影响，提高系统的扩展性。
（2）无状态。无状态的服务不在内部保留状态数据，上一个请求和下一个请求之间没有任何关系。无状态的服务更容易实现水平扩展。
（3）异步通信。异步通信可以提高通信的效率，请求发送者无需等待服务的返回，节点之间不需要互相等待，可以提高每个节点的处理效率。
（4）自适应。自适应的系统能够自动调整、优化运行参数、应对运行环境的变化。能够自我调整，也就减少了人为干预的要求，降低了维护费用，而且自动调整显然比人为干预反应更快、也更准确，所以也提高了可靠性。
2 分布式邮件备份系统的设计
2.1 整体框架设计

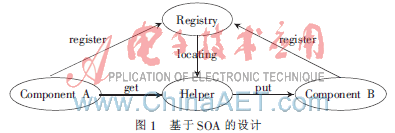

系统的整体设计采用SOA[2]的架构，系统由三种不同的角色构成，其关系如图1所示。
组件A和B完成系统特定的某些功能，A和B对外部提供Restful[3]风格的Web应用接口，但是A和B之间互相没有调用关系，也不知道彼此的存在。Registry是一个注册服务器[4]，所有的组件都在Registry注册，并不断通过心跳信号更新自己的状态到Registry；而且Registry维护一张系统所有组件的状态表，对于超时没有更新的组件，就将其从列表中删除。Helper负责将数据从一个组件传送到另一个组件；可以从Registry得到当前系统的所有组件清单以及组件之间的逻辑联系关系，并据此进行数据转运工作；使用标准的HTTP命令从一个组件的输出队列得到数据，然后同样用HTTP命令将数据发送到下游的组件。
同一类型的组件可以同时有多个实例存在，以提供高可靠性和任务负载的均衡扩充。Helper本身也可以有多个实例存在，提供多个上游组件和下游组件之间的动态数据交换和负载均衡。
组件工作在异步的模式下，每个组件都有一个输入队列和一个输出队列，需要处理的数据通过Web接口被放进输入队列，组件的数据处理程序依次从输入队列读取数据，处理完成后放入输出队列，然后通过Web接口被取走。组件拥有完成处理工作所需要的所有资源和数据，可以独立完成自己的任务。这是保证组件异步、高效工作的重要前提条件。

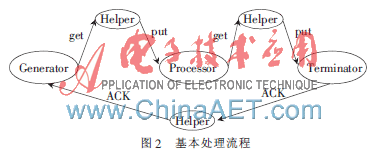

一个最简单的系统至少包括三种不同的功能组件，它们分别是Generator、Processor和Terminator。它们之间的关系如图2所示。
Generator是任务的发起方，一个Generator至少有一个任务输出队列和一个对应的ACK输入队列。Generator产生的任务数据在任务输出队列中排队等候Helper转送到Processor进行处理。一旦一个任务被送到Processor，这个任务就被放入一个等候确认的队列，等候任务完成的确认。Processor至少有一个任务输入队列和一个结果输出队列，即从任务输入队列取得待处理任务，进行处理后放入结果输出队列，由Helper送到Terminator。Terminator对结果进行最后的处理后，生成对应的ACK，ACK被送回Generator，完成一个完整的任务处理生命周期。如果Generator在规定时间里没有收到一个任务的ACK，说明这个任务可能在系统内被丢失了，按不同的业务逻辑，Generator可以重新发送这个任务，也可以丢弃这个任务。确认-重发机制保证了异步系统中数据的可靠性问题，较好地解决了节点失效时丢失任务的问题。此外，通过Helper桥接的设计允许在一个任务处理序列里组合多个不同的Processor来完成复杂的任务而不用修改程序，这种重组甚至可以在运行中的系统上动态完成，大大提高了系统的弹性。

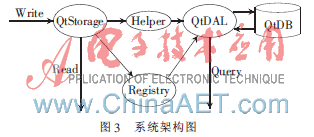

图3是邮件备份系统的架构图，主要的组件是QtStorage和QtDAL。QtStorage负责存储邮件的原始信息（包括邮件的原文、发送者、接收者等信息），将收到的邮件写入存储区域后，会将邮件及相关信息编制成摘要。QtDAL负责将邮件的摘要存储在数据库中，并为用户提供检索服务。为了实现高效率的运作，存储系统的设计采用了读写分开的思想。大量原始数据的写入在QtStorage上完成，QtStorage拥有多个实例，可以分散写入的压力，同时也能够提供多重冗余，实现高可用性。QtStorage可以实现无缝的横向扩展，其存储能力和容量随之扩展。经过QtStorage处理过的摘要信息，其容量已经大大缩减，所以可以采用单一的索引节点来保存，单一节点可以以较低的代价实现数据的一致性。这里的QtDAL就是这样的一个索引节点，用户的查找和读取主要发生在QtDAL上，查找和读取索引信息和数据的写入发生在不同的节点上，这样就实现了数据的读写分开，提高了运行效率。只有在用户需要取回被隔离的原始邮件时，才会到QtStorage上去读取，按照系统的设计逻辑，这是一个概率极低的操作，不会对系统构成很大的影响。
2.2 文件存储服务
文件存储服务为整个系统提供原始数据的存储服务。根据经验，这部分的成本是整个系统成本的主要构成部分。为了保持低成本，必须避免使用价格昂贵的高性能存储设备，如SAN、NAS等。而且为了便于扩展和维护，一些需要特别硬件支持的存储设备也不能考虑，如RAID阵列等。一个可行的设计思路是使用最廉价的ＰＣ和随机安装的硬盘来构成系统。商用的ＰＣ可以安装４个处理核心的CPU和２ ＴＢ以上的硬盘，其性能和容量已经足以满足系统的需求。但是不论是ＰＣ的硬件还是硬盘本身，其可靠性和稳定性都不能达到９９.９９％的可靠性。解决的方法是用多重冗余的方式构建系统，不但数据的保存是多重冗余的，而且处理节点也是多重冗余的。
2.2.1 数据的写入

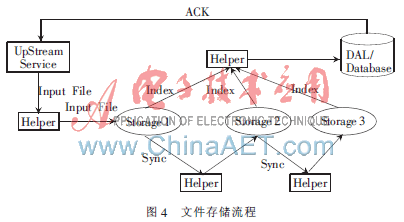

图4是文件存储系统的设计。Storage 1~3是3个存储节点，各自带有2 TB的硬盘存储数据，并对外开放3个Web接口，分别是接收文件输入的Input Queue、输出文件索引信息的Index Queue和输出文件同步包的Sync Queue。一个文件的存储过程可以用以下步骤描述：
（1）Helper随机挑选一个Storage节点（例如Storage 1），将待保存的文件及控制信息一起发送到Storage 1的Input Queue。
（2）Storage 1将文件存盘，生成文件的索引信息，将索引放到Index Queue。
（3）Storage 1修改文件控制信息，将文件和控制信息添加到Sync Queue。
（4）Helper从Storage 1的Sync Queue中将待同步文件取出，送到另一个Storage节点（例如Storage 2）。
（5）Helper将索引信息从Storage 1取出，送到数据库保存。
（6）Storage 2重复上述步骤，直到重复存储次数达到需要的冗余度为止。
这个设计的主要特点如下：
（1）每个Storage节点都同时具有处理能力和存储容量，添加节点就可以同时扩展处理能力和容量，系统的扩展是对称的，非常利于管理和维护。
（2）Storage节点之间没有相互依赖性，任何一个Storage节点因为故障下线，都不会对整个系统产生影响。
（3）每个文件需要多少冗余度、是否加密、是否压缩，都可以单独控制，非常灵活。
（4）添加新的Storage节点后，负载会自动均衡到新的节点上，有利于资源的有效利用。
（5）系统要求的保存文件期限最多60天，所以在3冗余或更多冗余的情况下，可以不用考虑损坏节点的文件恢复功能。即使使用可靠性较低的普通PC和SATA硬盘，也可以保证文件在60天内的可用性。
（6）读写分开，大负荷的文件写入被分散到数量众多的Storage节点上，数据库节点只负责少量、偶尔的用户查询操作，提高了硬件效率，降低了成本。
（7）系统并不是严格一致的，通过牺牲部分一致性，获得了较好的扩展性和可用性，是CAP[5]原则的具体实践。
（8）Storage节点之间是没有联系、没有交互的，所有的数据交换都通过Helper进行。文件的控制信息随同文件数据本身传送，没有任何一个节点管理和追踪文件的去向，各个节点间通过合作完成任务，没有中心控制节点。这个过程充分体现了“低耦合”、“异步”、“无状态”的设计原则。
需要说明的是，Storage节点的数目建议大于系统设置的最高冗余度。例如对于3冗余的系统，Storage节点建议至少设置4个，这样，在某一个节点因故下线的时候，系统仍然可以正常运行。当然，设置更多的节点可以获得更好的可靠性和性能。
2.2.2 数据的查询
数据的查询相当简单，按照用户提供的查询条件，可以在数据库中查询到符合条件的记录，每条记录中都包含对应的数据文件在Storage节点上的位置。如果用户需要读取原始数据，可以调用Storage节点上的API接口，提供位置信息，读取原始数据。记录中包含文件的多个冗余备份的位置，如果一个节点失效或者不能访问，可以读取备用节点上的信息。
2.2.3 数据的删除
数据的删除分为数据库记录的删除和数据文件的删除，数据库节点和Storage节点都有内置的定时任务，可以按时间删除已经过期的数据。
2.2.4 系统容量的扩展和故障节点的替换
当文件存储系统的容量不能满足要求时，需要对系统容量进行扩展，这种扩展应该是一种简单的、无缝的操作，不能干扰系统的正常运行，不需要修改软件，不需要停机以及尽量少的配置改动。本系统较好地实现了上述要求。
2.3 索引数据库

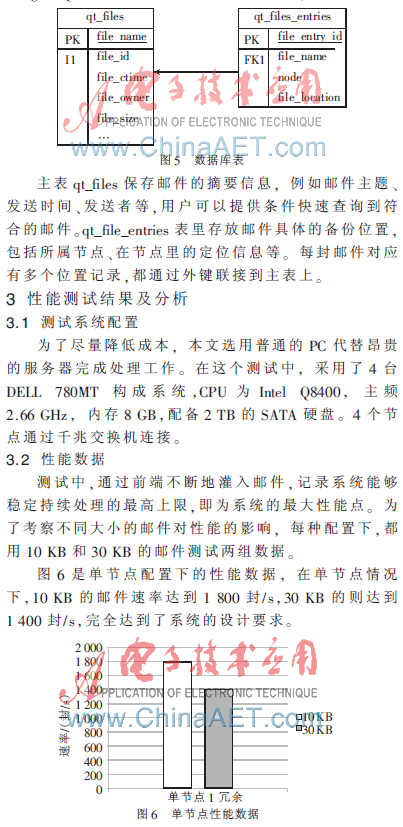

索引数据库保存着所有备份邮件的索引信息和位置信息。这是一个标准的关系型数据库，采用开源的PostgresSQL实现。数据库主要包括两张表，如图5所示。

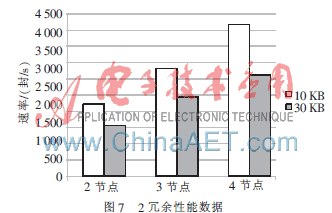

为了提高数据的安全性，可以设置将备份的邮件在不同节点上拷贝多份冗余。图7即为冗余度设置为2时的测试数据，考察了不同节点数量对性能的影响。可以看到，随着系统节点数的增加，系统性能也呈基本线性地增加，这充分反映了节点间异步通信的重要性。异步通信削弱了节点间在时间上的依赖关系，通过牺牲局部的、临时的一致性，充分发挥了每个节点的处理能力，提高了系统的效率。
为了进一步提高数据可靠性，可以把冗余度设置到3，此时每封邮件在系统内有三份拷贝，达到了极高的可靠性。如图8所示，在4节点3冗余的测试环境下，系统的吞吐速率达到了3 000封/s（10 KB邮件）和2 000封/s（30 KB邮件）。如果等价成单个节点的平均速率的话，分别达到2 250封/s和1 500封/s，比单节点的性能还要好些。这是因为随节点的增多，不但存储空间得到扩展、可靠性得到增加，CPU的数量和处理能力也得到加强，更多的CPU的加入，也在一定程度上提高了系统的整体处理能力。
3.3 结果分析
通过对结果的分析，发现在单节点场景下，采用30 KB邮件样本时系统达到了42 MB/s的写入速度，而10 KB邮件的写入速度为18 MB/s，两种测试环境中CPU占用均为30%左右，说明系统瓶颈不在CPU和I/O中。通过对代码实现的审查发现，问题主要是同步写文件导致的，对文件的同步读写操作降低了I/O的效率，并且随样本的缩小，读写操作的频繁化而更趋恶化。这就是为什么小样本性能不成比例增加的根本原因。全面采用异步磁盘I/O操作可以很好地改善这个问题，但是异步I/O程序远较同步I/O复杂，而且在本项目里，即使是同步I/O也足够满足性能需求，所以本设计最后决定保持目前的代码不变。
比较不同组合条件下的测试结果可以发现，性能随冗余度的增加而降低、随节点数目的增加而提高，三者间的关系接近线性关系。如果节点数目增加一倍，性能也能够增加一倍。增加冗余度会降低性能，但可以通过增加节点来补偿。同时添加节点数量和冗余度，能够得到更好的可靠性和性能，并且收益并不随节点数目的增加而递减。对于一个分布式系统，这是一个非常可贵的特质。因为管理者可以通过简单的添加处理节点，获取更多的存储和处理能力。
为了最大限度地降低成本、提高可靠性，在设计的初期阶段就确立了低耦合、无状态、异步通信和自适应这四个设计准则。通过放宽对一致性的要求，仅保证最终一致性，充分解耦各个节点间的依赖关系，获得了优异的可靠性和可扩展性。最终的测试结果也证明了这种设计思路的正确性，采用普通桌面计算机和廉价磁盘组成的系统足以在容量、性能、可靠性和可扩展性方面满足要求，而成本仅为传统方案的十分之一。
