串行外设都会用到RS232-C异步串行接口，传统上采用专用的集成电路即UART实现，如TI、EXAR、EPIC的550、452等系列，但是我们一般不需要使用完整的UART的功能，而且对于多串口的设备或需要加密通讯的场合使用UART也不是最合适的。如果设计上用到了FPGA/CPLD器件，那么就可以将所需要的UART功能集成到FPGA内部，本人最近在用XILINX的XCS30做一个设计的时候，就使用VHDL将UADT的核心功能集成了，从而使整个设计更加紧凑，更小巧、稳定、可靠，下面就谈谈设计方法。

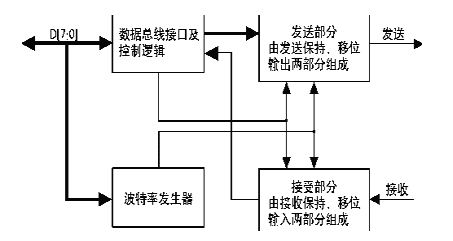

分析UART的结构，可以看出UART主要由数据总线接口、控制逻辑和状态接口、波特率发生器、发送和接受等部分组成，各部分间关系如图一。
了解了UART的各部分组成结构后，下面对各部分的功能进行详细的分析。我们假定所要设计的UART为：数据位为7位、8位可选，波特率可选，效验方式为奇、偶、无等效验方式，下面的分析都是在这个假定的基础上进行。
一、波特率发生部分
从图一可以看出，UART的接收和发送是按照相同的波特率进行收发的（当然也可以实现成对的不同波特率进行收发），波特率是可以通过CPU的总线接口设置的。UART收发的每一个数据宽度都是波特率发生器输出的时钟周期的16倍，即假定当前按照9600bps进行收发，那么波特率发生器输出的时钟频率应为9600＊16Hz，当然这也是可以改变的，我们只是按照UART的方法进行设计。
我们假定提供的时钟为1.8432MHz，那么可以很简单地用CPU写入不同的数值到波特率保持寄存器，然后用计数器的方式生成所需要的各种波特率，这个值的计算原则就是1843200/（16＊所期望的波特率），如果希望输出9600Hz的波特率，那么这个值就是1843200/（16＊9600）=12（0CH）。
二、 发送部分
这里应重点分析几个问题：首先是何时CPU可以往发送保持寄存器（THR）写人数据？也就是说CPU要写数据到THR时必须判一个状态，当前是否可写？很明显如果不判这个条件，发送的数据会出错，除非CPU写入THR的频率低于当前传输的波特率，而这种情况是极少出现的。其次是CPU写入数据到THR后，何时THR的数据传送到发送移位寄存器（TSR）并何时移位？即如何处理THR和TSR的关系？再次是数据位有7、8位两种，校验位有三种形式，这样发送一个字节可能有9、10、11位三种串行长度，所以我们必须按照所设置的传输情况进行处理。数据位、效验方式可以通过CPU写一个端口来设置，发送和接受都根据这个设置进行，由于这部分很简单，所以我就不给出程序了。
根据上面的分析，引进了几个信号：
bigin1、begin2：引入两个附加移位，目的是为送出起始位、停止位而加入串行长度。
txdone7、txdone8：分别表示7、8位的结束标志。Txdone<=txdone8 when“8bit”else txdone7;
Paritycycle7、paritycycle8：分别表示7、8位下的校验位。Parity<=parity8 when“8 bit”else parity7;
Writerdy：为0时表示CPU不能将数据写入THR，为1时可以写入。
这样就可以得到以下信息：在移位时钟的上升沿检测到txdone和writerdy都为高电平时，进入LOAD状态即将THR的数据LOAD到TSR，在下一个时钟就进入移位状态。在移位中同时进行校验位的运算，在需要送出校验位的时候将运算好的校验位送出，txdone=1的时候将高电平送出，其它时候移位输出。

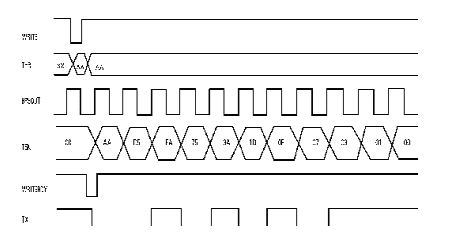

最后还有一个小程序，那就是写出writerdy的状态，很明显没数据写入时为高，而当txdone为低时为低，注意这里也必须同时同步。图二给出了一个奇效验8bit数据的发送时序图。
三、 接受部分
对于接收同样存在9、10、11位三种串行数据长度的问题，必须根据所设置的情况而将数据完整地取下来。接收还有一个特别的情况，那就是它的移位的时钟不是一直存在的，这个时钟必须在接受到起始位的中间开始产生，到停止位的中间结束。接受到停止位后，必须给出中断，并提供相应的校验出错、FRAME错以及溢出等状态。
这样需引入hunt和idle两个信号，其中hunt为高表示捕捉到起始位，idle为高表示不在移位状态，利用这两个信号就可以生成接收所需要的移位时钟。

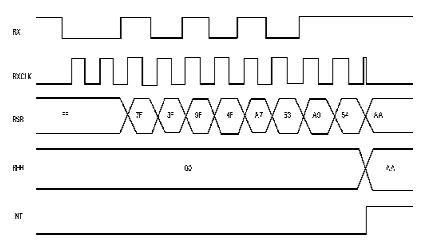

下面还有一个小程序，就是如何将接收的状态和标志表示出来。溢出标志很简单，那就是在idle从低变高，也就是说在接收到一个完整的串行序列后，去判一下当前的中断是否有效？（高有效，数据没有被读走）如果为高那么溢出，否则没有。在移位的时候，同时对接收的数据进行校验，这样就可以判断接收的数据是否有错，在接收完成时判一下当前的RX是否为高电平就可以知道FRAME是否有错，图三是一个8bit奇校验的接收时序图（假定接收正确，所以没有给出校验、溢出、帧出错信号）。
总结：我在用FPGA做一个设计的时候，由于还有资源而且正好用到UART，所以就根据对UART的认识进行了设计，全部用VHDL进行描述，用SPEEDWAVE进行语言级的仿真，用XILINX的F2.1进行顶层仿真，最后和PC的仿真终端进行联机，功能一切正常，整个UART所需要的触发器为80个左右，一般的PLD都可以完成。
