力控在煤矿锅炉房监控子系统中的应用
摘要:一概述煤炭被人们誉为黑色的金子,工业的食粮,是我国经济可持续发展的重要能源保障,在中国能源供给结构中处于重要战略地位。煤矿工业场地集中供热系统在设计中需要响应我国现阶段提出的节能减号召,因此在系统设计中要充分考虑其可行性。煤矿锅炉房主要为煤矿职工洗浴和食堂、冬季取暖等需热部门供热应用。
Abstract:
Key words :


一 概述
  煤炭被人们誉为黑色的金子,工业的食粮,是我国经济可持续发展的重要能源保障,在中国能源供给结构中处于重要战略地位。煤矿工业场地集中供热系统在设计中需要响应我国现阶段提出的节能减号召,因此在系统设计中要充分考虑其可行性。
  煤矿锅炉房主要为煤矿职工洗浴和食堂、冬季取暖等需热部门供热应用。一般采用燃煤锅炉,锅炉房监控分炉子自身的送煤、引风、炉膛温度、水或汽包温度、水位、烟气监控以及各类控制设备运行状态监控等。

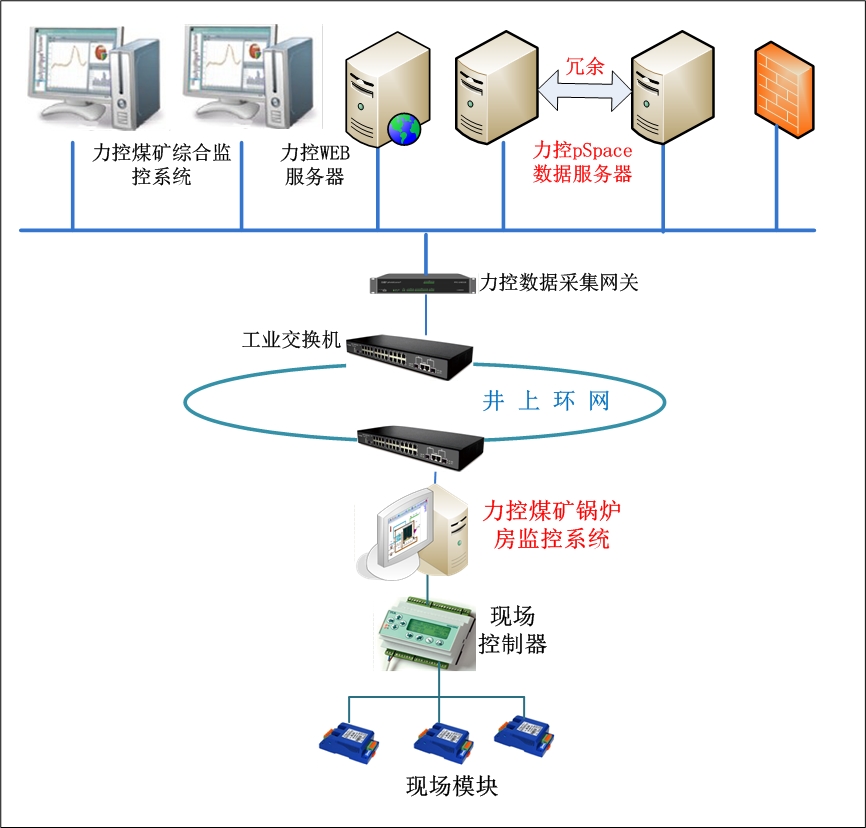

二 系统架构
  井上锅炉房数据均通过数据采集模块采集到锅炉房控制设备,并且汇总到煤矿锅炉房监控子系统软件平台,同时通过井上工业以太环网交换机,将数据接入力控煤矿综合自动化系统平台。
  该监控系统采用全网集中监控,锅炉房子监控平台选用力控科技的ForceControl系列组态软件。力控ForceControl系列监控组态软件是力控科技根据当前的自动化技术的发展趋势,结合了当前先进的IT技术,总结了多年的开发、实践经验和大量的用户需求而设计开发的自动化软件产品。该产品支持32位的WIN7和Windows Sever2008操作系统,是企业信息化的有力生产监控数据处理平台。


三 系统功能

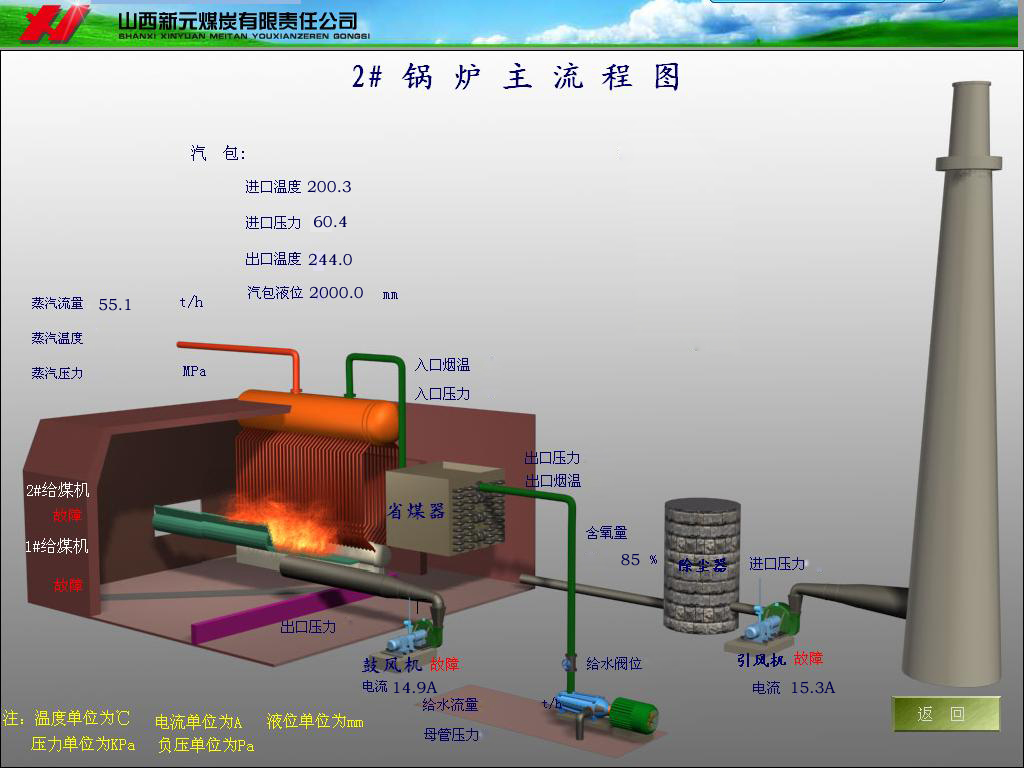

  力控锅炉房子系统可实时记录各种工艺参数,如:温度、压力、流量、电压、电流等,和供热数据查询,为供热分析计算提供了很好的依据。可形象逼真的实时模拟现场动画显示、异常报警、远程控制、历史数据查询、历史曲线、打印、地理信息等强大的功能。
  系统具有自动运行、手动控制、应急操作、调试运行等运行方式。
所有模拟量参数能够生成实时历史趋势图,开关量参数能够记录动作时间,所有数据、报表均能进行查询打印。
  系统提供程序及数据安全管理功能,不同的用户可设置不同的权限,防止未授权用户修改监控系统参数。


  同时在调度中心力控煤矿综合自动化平台可远程监控各个锅炉房的所有运行数据,调度中心工作人员可根据现场情况,对设备进行远程控制。调度员能够通过调度室监控主机对锅炉房设备进行监控。监测功能包括蒸汽及热水温度、瞬时和累计流量、压力等重要热工参数、设备的运行状态、工作参数、故障与报警等。控制功能包括对水泵、变频器、电动闸阀等工艺设备的控制。
  系统具备良好的可扩展性,为以后新增的锅炉房留有接口。当有新建锅炉房时只需自动在软件中添加点和参数就可以了,避免了二次投资的浪费。力控软件内嵌分布式实时数据库,数据库具备良好的开放性和互连功能,可以与MES、SIS、PIMS等信息化系统进行基于XML 、OPC、ODBC、OLE DB等接口方式进行互连,保证生产数据实时地传送到以上系统内。
四.结语
  本系统实现了对煤矿井上锅炉房的集中监视与控制,结合当代先进的力控监控组态软件平台,使得煤业集团大量节省了系统维护成本,提高了企业的经济效益。
