一、电路及工作原理

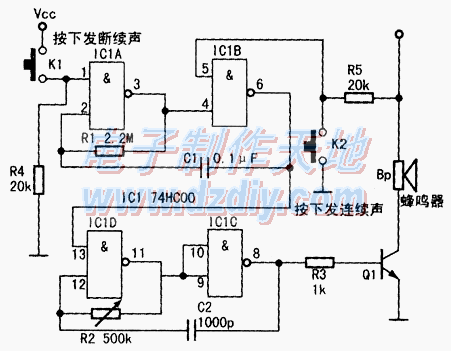

电路见下图。74HC00为四一二输入端与非门。
如果将二输入端与非门的一个输入端接高电平，或者将两个输入端短接，则其输出便与余下的一个输入端或两个短接的输入端反相，相当于一个反相器。在下图所示电路中，设IC1A的①脚、IC1B的⑤脚为高电平（K1按下，K2断开），则IC1A可看作②脚输入③脚输出、可看作IC1B④脚输入⑥脚输出的反相器，其传输特性如右图所示。由于R1的负反馈作用，如果②脚电压较低，③脚输出高电压，则通过R1把②脚电平拉高；如果②脚电压较高、③脚输出低，则通过R1把②脚电平拉低，结果折衷停在中心点C。输出100%反馈到输入，相当于把左下三角形部分按照虚线折到右上角。虚线与传输特性的交点C就是反相器的工作点，约等于1/2VCC。C点位于传输特性的陡坡中心。本例中，74HC00输入变化1mV，输出变化高达1V。
由于IC1③脚和④脚连按，其⑥脚输出的信号与②脚同相但幅度放大。图中C1起正反馈作用。只要②脚电压有微小的波动，如提高0.1mV，则③脚电压降低100mV，再经IC1B反相，⑥脚输出电压升高大于1V，此电压变化通过C1送回②脚，使②脚电压继续升高，直至VCC+0.7V。这时，IC1内部的保护二极管导通，使输入电压不能高，反相器工作点停在右图的D点。D点位于传输特性的水平线上，输入变化几乎不影响输出。此时，IC1的②脚为高电平，③脚为低电平，⑥脚为高电平。电阻R1接在②、③脚之间。③脚是输出端，内阻很低，②脚是输入端，内阻极高。②高③低的电位差使得R1上的电流I的方向如左图所示，放电的起始电压为VCC+0.7V，放电的最终电压为0V。
实际放电到C点(1/2VCC)附近，就停止了。放电从VCC+0.7V到1/2VCC约需1.1R1C1=1.1×(2.2×l0(6))×(0.1×10(-6)≈0.25s。
这时，②脚变低，经过IC1A反相放大→③脚变高→IC1B反相放大→⑥脚快速变低→C1→②脚。正反馈作用持续到②脚电压降至-0.7V。这时IC1内部的保护二极管导通，使输入电压不能低，反相器工作点停在E点。E点在传输特性的水平线上，输入变化几乎不影响输出。此时的状态是②低、③高、⑥低。R1对C1充电。充电起始电压为-0.7V，充电最终电压为VCC。
充电从0.7V到1/2VCC约需1.1R1C1=0.25s，然后就停止充电，进入正反馈，转向工作点D。实际上，电路工作在D、E状态的时间长，经过C的时间很短，故输出是个方波，一个周期约0.5s。方波比正弦波谐波多，听起来比较悦耳。许多音乐片的输出信号就是由不同频率的等幅方波组成的。如果幅度能随音拍变化，就更好听了。同理，IC1C的(13)脚=高，IC1D⑨、⑩并接，也可以看作两个反相器，产生周期为0.5ms的方波振荡。也就是2kHz。因为蜂鸣器的谐振频率在2kHz左右时电一声转换效率最高，听起来最响。
选择电容1000pF时电阻约为250kΩ，下图中将500kΩ电位器调到中心位置附近可找音量最大点。R2也可用240kΩ～270kΩ固定电阻试试。
因为蜂鸣器的电阻约40Ω，IC1的输出阻抗约1kΩ，故IC1不能直接驱动蜂鸣器，所以要经过Q1进行电流放大。IC1C⑧脚输出高电平3V，Q1基极导通时电压为0.7V，R3=1Ω，Q1基极电流为(3-0.7)/1k=2.3mA,Q11放大倍数为50，集电极电流115mA。而40Ω蜂鸣器只需70mA驱动，两端电压达2.8V。那么115-70=45mA的电流又到哪里去呢了？Q1放大倍数为50，是指Q1在线性放大区内Ic/IB，到了饱和区，IG／IBF降，这时Q1的管压降很低。

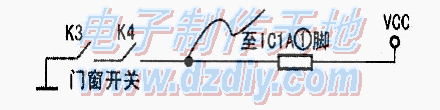

与非逻辑的控制作用：IC1A的①脚平时通过R4接地，③脚输出恒高，④脚=③脚，⑥脚输出恒低。(13)脚=⑥脚=低，⑧脚为低，蜂鸣器不响。整个电路耗电极小。
K1按下后，(13)脚高电平，IC1D、IC1C产生2Hz的方波，控制IC1D(13)脚，(13)脚为高电平时，IC1D、IC1C产生2kHz方波通过R3、Q1驱动蜂鸣器；当(13)脚为低电平时，IC1D、IC1C停振，⑧脚输出低电平，Q1关断。从而使蜂鸣器发出每秒2次的断续嘀一嘀声。IC1B⑤脚平时通过R5接高，正常工作，K2按下后，⑤脚为低，IC1A、IC1B停振。(13)脚=⑥脚恒高，蜂鸣器发出持续的嘀声。
二、通用电路板的装配
在装配时不管元件有多少，在往电路板上插元件前要仔细规划一下，应尽量避免连线交错。
如下图所示，IC1的引脚排列时从缺口开始逆时针方向数，下方7只脚依次为①脚～⑦脚，R1靠近①脚~③脚，C1靠近⑥脚，⑦脚为地，⑦脚靠近R4、K2、Q1的E极。上方7只脚为(8)~(14)脚，R2靠近(13)～(11)脚，C2、R3靠近⑧脚，Q1的B极靠近R3，BP靠近Q1的C极……。这样布局后，以IC1为中心，上下用裸铜线或电阻脚在通用电路板平面上放射状连出，连线基本上可以不交错。检查时，也同样以IC1为中心，一个脚一个脚查。
三、调试元件
全部安装完毕后，不忙加电试，先在电源+与试验板VCC之间串一只电流表，正常情况下，电流极小。如电流大于500μA且不稳定，说明有输入端悬空、虚焊的情况。可以这样检查：人体接触改锥金属部分，用改锥头依次碰1C1各脚，若电流变化明显，说明该脚接线有问题。如果电流正常，则将电流表置于100mA(200mA)挡，按下K1电流有变化而不响的，查R3、Q1、BP；按下K1电流很小而不响的，查IC1。
1．查BP，用镊子瞬间短路Q1的C、E极，电流有变化，蜂鸣器应有“卡-吧”声。如果没有，说明BP坏或线未连上。2．查晶体管，在R3靠近IC1端用镊子瞬间接VCC或地，来回接，蜂鸣器有应“卡-吧”声。如果没有，说明晶体管坏、接反或线未连上（瞬间短路一般不会损坏IC）。3．查IC1，按下K2，用数字万用表量电压，IC1的(8)~(12)脚都应当不高不低。比如，在3V电池的情况，测量值约1.5V。如果⑧恒低，(9)、(10)、(11)脚恒高，如果(13)脚为高，说明K2按下起作用，(12)脚为低说明R2负反馈不起作用。用红表笔短路(11)、(12)脚，黑笔接地，电压表显示不高不低，R2可能虚焊。如果(13)脚为低，说明K2按下不起作用，查⑥脚、⑤脚。⑤脚高，说明开关K2坏或未接好。⑥脚、⑤脚均低，说明IC坏或焊点短路到地。K1按下时，⑥脚电压读数不稳定，一会儿大一会儿小，说明2Hz振荡正常；如果恒高或恒低，也可以红表笔短路②、③脚来查故障。K1按下的检测方法以此类推。
