降低ADC信噪比损失的设计技巧
摘要:本文将讨论影响SNR损失(由信号缩放引入)的主要因素,如何对其进行定量分析,以及更重要的是:如何把这种影响降至最低。
关键词: 信号调理 ADC 信噪比 SNR
Abstract:
Key words :

本文将讨论影响SNR损失(由信号缩放引入)的主要因素,如何对其进行定量分析,以及更重要的是:如何把这种影响降至最低。

  传感器或系统产生的许多信号都是双极性高压信号(如广泛使用的±10V信号)。不过,有很多简单的方法可以使这种信号通过ADC;也可以采用各种集成高压ADC解决方案:可处理这种满量程的大输入信号,而又不牺牲SNR.这些解决方案需要极高的供电电压来满足输入范围的要求,并且其功耗也相当大(图1)。这些高压ADC还缩小了信号调理(运放)解决方案的选择范围。如果信号需要与高压和低压输入组合多路复用,系统成本会大幅提升(图2)。



  图1:高压ADC可适应大输入信号,但却以较大功耗为代价。为了实现这种方案,通常需要±15V和+5V电源。



  图2:多路复用双极性高压ADC系统。

  还可以使用输入放大器对信号进行缩放,使其与低压ADC的满量程输入范围相符合。这种信号调理电路可以连接到一个多路复用输入,从而使所有的信号都能与ADC的范围相符合(图3)。

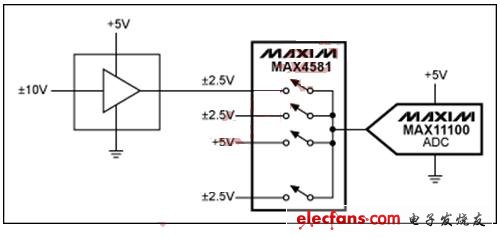

  图3:使用单个低压ADC的高压多路复用系统。

  当使用放大器进行信号电压缩放时,噪声以放大器输入为参考。此时,有两个主要的噪声源:放大器本身的输入参考噪声,以及ADC的缩小输入参考噪声。这两个噪声源按照二次项的方式组合。此外,放大器的噪声还会通过ADC的输入带宽以及放大器与ADC输入之间的抗混叠滤波器进行滤波,参见图4.



  图4:缩放放大器引入噪声,但噪声由RC电路和ADC的输入网络滤波。

  系统SNR(放大器输入端)的计算公式为:



  式中: VnADC为ADC的输入RMS噪声;VnOPA为放大器的输入参考噪声(输入参考的X倍)=单极点-3dB频率。

  给定ADC的满量程范围、ADC的输入参考噪声和放大器的比例因子后,有两个变量会影响到SNR损失降低的目标:滤波器的截止频率和放大器的输入参考噪声。

  如果信号源具有低频分量,可以设计滤波器,使放大器能够容许较大的输入噪声(较高的输入噪声通常与较低的功耗和成本有关)。如果ADC限制了系统的带宽,放大器需要具有足够低的输入参考噪声,以便把SNR损失控制在可接受的范围内。

  举例来说,给定一个±10V输入信号和一个SNR为92dB的5VP-P满量程范围ADC,则比例因子(输入与满量程范围之比)为4.数据表中的ADC输入参考噪声为44.4nV RMS .假设滤波器的截止频率为10kHz,放大器的输入参考噪声为10nV/ (Hz) 1/2,则SNR的损失为:SNR(loss)=0.035dB.

  如果没有滤波器,并假定ADC带宽为10MHz,为了达到相同的SNR损失,所需的输入参考噪声则变为0.3nV/(Hz) 1/2,这一要求非常严格。

  对于10MHz相同带宽的ADC,如果允许SNR(loss)=0.5dB,则对放大器的噪声要求为4nV/(Hz) 1/2,相对来说较容易实现。

  因此,如果给定了系统带宽和可容许的SNR损失,增加比例放大器以使高压信号转换到满量程范围的低压ADC,将是完全可行的解决方案。当把多路不同摆幅的信号馈送到一个多路复用的低压ADC时,这种解决方案能够实现高性价比的系统。
