福建毅天自动化科技有限公司 供稿

一、引言

排水箱是电厂中供水循环使用的设备，其作用是电厂冷却水存储，冷却，循环利用，并在北方天气寒冷时，可作为供暖设备的一部分。

　　设备工艺流程为：水箱蓄水---上限位到水泵1抽水----下限位到水泵1停止---继续蓄水----上限位到水泵2抽水----下限位到水泵2停止

　　二、系统构成

　　排水箱电气控制系统采用集中控制方式，采用毅天可编程控制器，系统运行稳定可靠。电控系统分为主电控制柜操作、操作按钮、线槽及电线电缆等。设备的操作在操作面板上的按钮进行，手动自动旋钮，起动运行、参数的设定、当前运行状态、故障报警等信息。

　　可编程控制器使用为毅天系类PLC,（ETMX-MSDH32DC-T）

　　人机界面操作台上安装有三色指示灯，当指示灯亮起时含义分别为：

　　红色-----------设备有故障

　　黄色-----------设备处于原点位置

　　绿色-----------设备处于运行状态

　　当有故障时，操作台上的蜂鸣器会出现间断报警。

　　当出现紧急事故时，可以按操作手柄上的“系统紧急停止”按钮。

　　三、程序控制部分

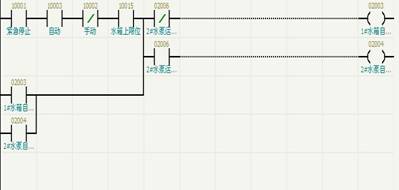

　　手动部分

　　手动启动水泵排水

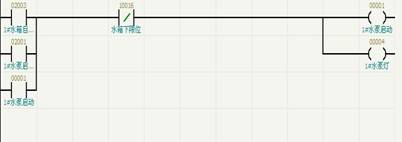

　　自动运行

　　水泵在到达上限后开始运行，下限停止

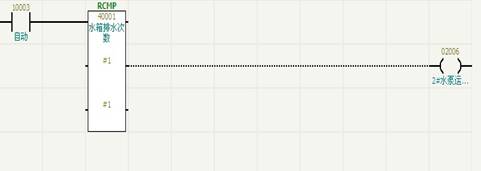

　　通过计数命令使2太水泵交替使用

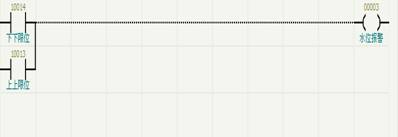

　　当水位超过设定值时，蜂鸣器开始报警



　　四、总结

　　水循环工作的实现方法不仅局限于供水排水行业，而且在其他行业的控制领域中，在多台设备的循环控制中也是可以借鉴的，以循环工作原理编制的控制软件，即可以单独应用构成多台设备运行的调度控制系统，又可以作一子程序参与系统联动控制

　　毅天PLC,其PLC的优异性能和稳定性，在频繁运动控制中良好的性能，提供了更好的性价比，为用户大大地节约了成本。并为超小型自动控制设备，提高了很好的范例。
