工作原理

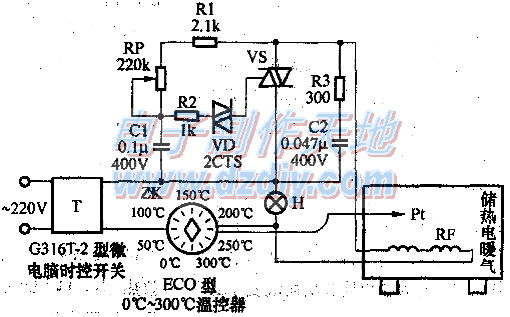

右图中，由时间控制开关T与温度控制器ZK构成输入温度控制电路。T是一台G316T一2型微电脑时控开关，工作电压为220V/50Hz，额定电流25A，由人工进行分段时向设定，以控制储热电暖气的通电时间与断电时间，具有控制准确可靠、操作方便、使用寿命长等特点。ZK是ECO型0℃～300℃温度控制器，将其温度传感器Pt置入储热电暖气的储热砖中，调节转换开关ZK至设定温度值处，电源指示灯H点亮。而由R1、RP、C1、R2、VD及VS构成输出控制电路。利用相位控制改变晶闸管VS的导通角，可以实现无级调温。电阻R1，电位器RP、电容C1组成移相电路，R2为晶闸管VS触发的限流电阻。电流经R1、RP向C1充电，晶闸管VS的导通角由C1的充电时间常数决定，改变RP可改变C1的充电时间常数，即改变了VS的导通角，也就改变了负载储热电暖气电加热管RF上的端电压，从而改变了RF电流的大小。

图中元器件RF为干烧型电加热管(220V／1500W)，置入由轻质耐火保温砖制成的保温偿中。储热电暖气外壳由1mm厚的不锈钢板制成，装配时，在保温zhuan外层与铁箱体间加一层岩棉保温层：双想晶闸管VS采用塑封25A／600V并安装铝质散热器。

本例是用1500W的储热电暖气，可GONG层面积为14平方米～16平方米取暖，室溘16℃～22℃电任意可调，如国居窒面积大，可选择2000W、2500W或3000W等功率的储热电暖气。

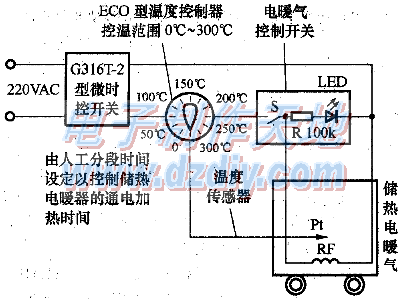

自制储热电暖气第二种方法如下图撕示。第二种方法比第一种制作方法简单，使用电气元器件少，容易制作，使用效果基本相同。

工作原理：开启G316T-2型微电脑时控开关，由人工分级时间设定以控制储热电暖气RF的通电加热时间(如设定当日晚22时至第二日早6时为储热电暖气加热时间)，顺时针旋转ECO温度控制器转盘至设定温度值(如80℃)，闭合电暖气控制井关S，储热电暖气电加热管RF通电加热，同时信号指示灯LED点亮。储热电暖气内的轻质耐火保温砖开始储存热量并向外放热，当储热电暖气内保温砖的温度达到温控器的设定温度值时，传感器Pt测得的温度值转换成机械能，使温控器ECO的触点断开，电加热管RF断电停止加热，LED熄灭。在G316T-2型微电脑设定的工作时间内处于恒温工作状态，当催热电暖气内温度降低时，ECO温控器又接通，RF通电加热，LED点亮…。如此反复，使RF处于恒温状态。

当电暖气的工作时间到达次日早6点时，G316T-2型微电脑时控开关输出断电，使电暖气停止工作，而储存的热量开始逐渐向外释放，供全天候取暖之用。

关于使用储热电暖气取暖的效果，《沈阳晚报》2004年10月12日曾作过详细报道，此文报道说：

“专家算了一笔账，如果采用蓄能式电暖气，一个采暖期内的采暖费若折合为室内面积计算，每平方米最多需12元。远低于传统供暖方式所需采暖费用，而采用直暖式电暖气，每平方米价格接近30元。”

储热式电暖气自制方法

电热管RF可在电子市场买到380V／1500W的，将它降格使用到220V的电暖气上，形状有“U”型或“M”型，本文采用“M”型的。耐火砖采用轻质耐火保温砖，每块1.5kg，砖轻而软易刻槽尺寸为235mm×12mm×65mm。储热电暖气的机箱(外壳)是购买上海红心电器厂和上海正宝电器公司出品的220VA、1500W～2000W的电热器，外部尺寸为600mm×650ram×180mm，拆除机内电炉丝。

制作时，首先取4块耐火砖平铺成长方形，将“M”型电热管放在砖上，按电热管的形状刻好槽，放入电热管，再用另外4块重叠压上，用铁丝将8块砖固定住，电暖气机芯就算做好。再将机芯放入机箱中，首先在机箱底部放入两块耐火砖，将机芯放在上面，再在机芯上部放入两块砖，整个机箱内放入12块耐火砖，重量18kg。在机芯最上端的砖上，平钻一个φ4mm的圆孔，深240mm用来插测温探头。然后接好控制电路，一台储热电暖气就制作成功了。制作一台储热电暖气的材料费只需200元，而购买同容量的储热电暧气则需2000元。

自己制作储热电暖气安全用电十分重要，因为耐火砖是绝缘的，安装时将电热管的引线套上耐火耐热绝缘腊布套管，机箱接好地线。做好防火和防漏电，即可安全使用。
