紫金桥软件与LGPLC有两种连接方式，即通过MODBUS协议和LG的LINK协议，下面对两种协议分别作介绍。

通过MODBUS协议连接

1. PLC 参数设置

LG PLC通过RS232C与PC连接

紫金桥监控组态软件通过MODBUS RTU驱动和LG Master- K80S,K120S PLC CPU模块的串口建立连接，9针编程口的2（RXD1）、3（TXD1）是负载通讯针，为PLC的编程口LOADER协议专用通讯针脚，4（RXD2），7（TXD2）针为Cnet通讯下通讯用针脚。使用MODBUS通讯时要注意通讯线的接线方式。下面就举例说明紫金桥监控组态软件软件和K120S PLC通讯的方法和步骤。

接线如图1所示：

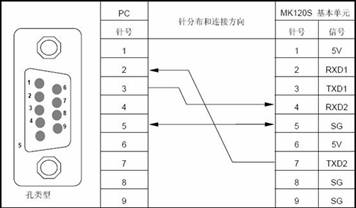

图1 LG PLC通过RS232C与PC连接接线图

注意：设置BUILT-IN-CNET开关必须在ON位置（如果加通信模块G7L-CUEB，G7L-CUEC通讯时，请放在OFF位置），如图2所示：



图2PLCBUILT-IN-CNET开关图

打开LG 编程软件的参数设置窗口，如图3所示：

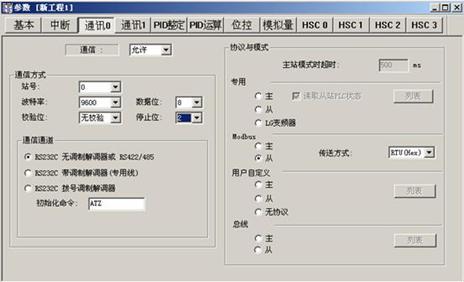

图3LG 编程软件的参数设置窗口（通讯0）

选择“通讯0”属性页，将“通讯”设置为“允许”，站号设置为”0”， 通讯参数设置定9600，8，无，2 ，通讯方式选择RS232C无调制解调器或RS422/485，协议模式选择Modbus RTU Slave 方式，同时将“通讯1” 属性页中的“通讯”设置为“禁止”。

（2）PLC通过RS485与PC连接

同样打开LG 编程软件的参数设置窗口，如图4所示：


图4LG 编程软件的参数设置窗口（通讯1）

将“通讯0”属性页中的“通讯”设置为“禁止”，站号设置为”0”， 通讯参数设置定9600，8，无，2 ，通讯方式选择RS485，协议模式选择Modbus RTU Slave 方式。

2. 紫金桥监控组态软件设置

首先进入紫金桥监控组态软件的开发系统，选择导航树中的“数据库”目录下的“设备驱动”，如图5所示：



图5 导航树数据库属性页

双击MODBUS下的“串行口通讯”弹出I/O 设备定义对话框，具体设置如图6所示，点击“下一步”按钮，将弹出MODBUS设备定义对话框，具体设置如图7所示 ，最后点击“完成”按钮，完成I/O设备的定义。

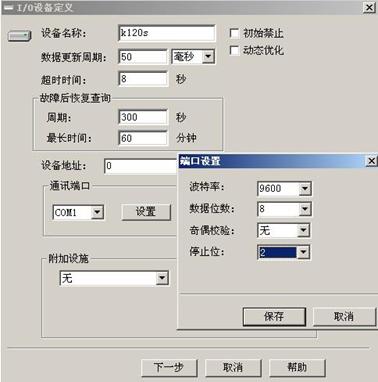

图6 MODBUS设备定义对话框



图7 Modbus设备定义对话框

3、寄存器地址设置

LG寄存器的地址与Modbus地址如下表：

将对应的MODBUS地址转为10进制加上相应寄存器地址即可。

例如：M19：1000转为10进制 = 4096

4096+19 = 4115就是M19的MODBUS地址。

M19 在紫金桥软件中的“外部连接”如图8所示：



图8MODBUS外部连接对话框

二 通过LG PLC LINK协议连接

PLC的设置与通过MODBUS协议连接的设置基本相同，只须将通讯模式改为“专用—从站“方式即可。

紫金桥监控组态软件设置如下：

首先进入紫金桥监控组态软件的开发系统，选择导航树中的“数据库”目录下的“设备驱动”，然后选择“PLC“下”LG“，双击，弹出“设备定义对话框”，如图9所示，点击“完成”按钮即可完成I/O设备定义。

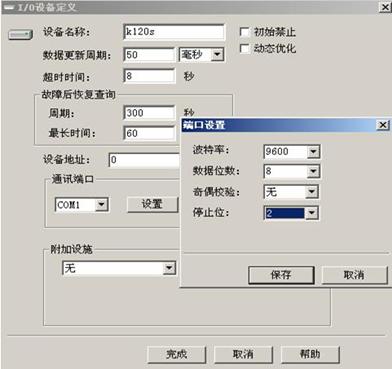

图9 link协议设备定义对话框

“外部连接”如图10所示：



图10 link协议外部连接对话框
