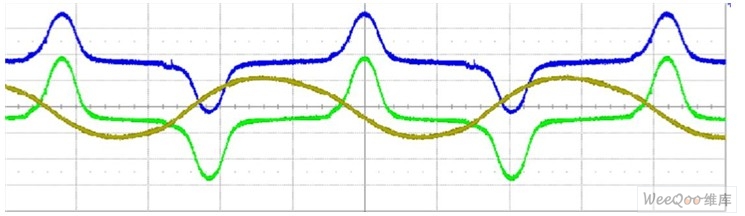

图中$的是初级电流的波形，其他两个是次级电压波形：

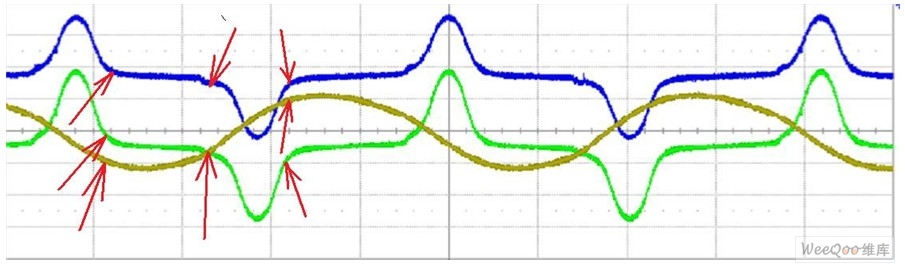

　　箭头所指之处就是饱和点，大家可以看到，在到达饱和以后，次级的电压几乎降到零了，这就是饱和以后，变压器就失去耦合的作用了，等于是一组空线圈了！电流在增加，可是感应电压却几乎降到0了！

　　从左向右数的第一组箭头所指之处是进入饱和点，大家可以看到$的电流向反方向逐渐增大，进入保护点后，蓝色的和绿色的次级线圈的电压波形几乎是0了，说明变压器已经没有耦合了，已经进入了饱和区了，次级没有电压，意味着三极管没有驱动信号，考问大家一下，这时两个三极管处于什么状态？

　　结合波形，做如下假设：1.假设蓝色波形是上管线圈，流向是流出基极；2.假设绿色波形是下管线圈，流向是流向基极；3.电流向是流向灯管

　　第一个拐点：上管开始进入导通，下管开始退出导通。初级线圈电流逐步增大，导入阴极电流趋向反向最大

　　第二个拐点：上管彻底进入导通，下管彻底进入截止。初级线圈电流开始正向增大，导入阴极电流已经经过反向最大值，开始向正向最大过渡

　　第三个拐点：上管开始退出导通，下管开始进入导通。初级线圈电流逐步增大，导入阴极电流趋向正向最大。

　　次圈电流波形中的平滑段是两管子交替导通的死区时间。实际情况下，两个次圈的电流在电流流向定义相同时，波形应该是互为反相的。
