前言

传统的供水供暖方式离不开蓄水池或水箱，蓄水池中的水一般由自来水管网供给，这样，有压力的水进入水池后变成了零，造成大量的能源白白浪费。
系统概述

无负压稳流给水设备，是在气压给水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。它可以取代蓄水池，能充分利用自来水管网的压力直接供水或间接供水，避免了能源的二次浪费和二次污染，大幅度节省了基建投资并缩短了施工工期。

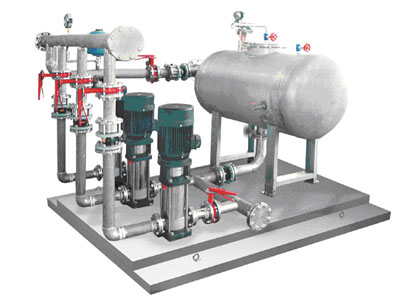

无负压稳流给水设备如下图所示：由智慧型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的给水系统。

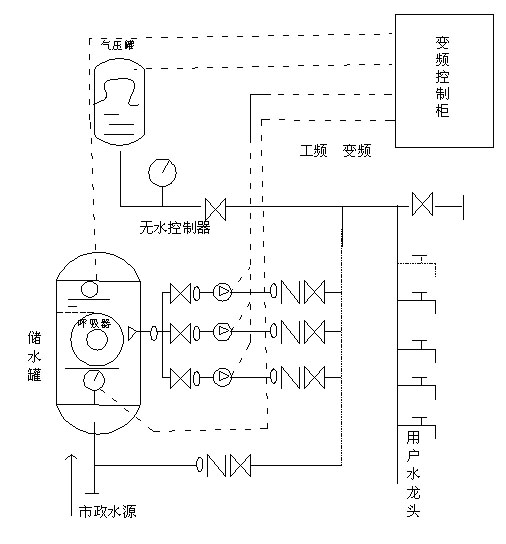

无负压叠压供水有以下三种工作状态，如下图所示：

（1）系统工作时，压力传感器对市政管网压力进行检测，当市政供水管网压力大于用户要求的压力时（即电脑所给设给定压力值），无负压储能罐满罐储水且自动密封，泵不工作，实行市政管网直接供水。
（2）当市政供水管网压力小于用户要求的压力时且大于外界空气压力时，无负压储能罐满罐储水且自动密封，，出水管网上的压力变送器对水压进行采样，将压力信号转变对应的电信号，送入变频器或可编程控制器（PLC）经转换与用户给定的压力值进行比较算，将结果转变为控制变频器输出电源频率的频率调节信号，同时输出控制泵启停台数的控制信号，通过调节运转泵的台数和变频工作泵的电源频率，使用户管网的水压稳定于预先设定好的压力值，此时水泵充分得用了市政管网的余压，达到叠压恒压供水的目的。
（3）当市政供水管网压力（与罐连接处）等于外界空气压力时，无负压储能罐的自动呼吸器为消除负压而开启，满罐无负压储能罐水位因出进水流量差而下降，用以补偿市政供水不足，而对出水管网，压力变送器继续对水压进行采样，将压力信号转变对应的电信号，送入变频器或可编程控制器（PLC）经转换与用户给定的压力值进行比较算，将结果转变为控制变频器输出电源频率的频率调节信号，同时输出控制泵启停台数的控制信号，通过调节运转泵的台数和变频工作泵的电源频率，使用户管网的水压稳定于预先设定好的压力值，达到恒压供水的目的。
（4）当系统为生活消防共用时，有两种状态：
　　1、生活给水状态：主泵供水给生活管网，作为生活用泵，消防管网与其连通并保持压力，但不向外送水。
　　2、消防给水状态：有了火情，由消防中心向电控柜输送消防信号，电控系统自动切断生活管网出水的电动阀，此时，以消防供水设定压力为消防管网供水。

系统使用安邦信G9变频器概述：

安邦信公司推出风机水泵专用型变频器，是业界专风机水泵用变频器的厂家，产品销售到全国各地。该变频器具有节能自动运行，能持续优化电机效率，实现最大的节能效果，同时内置PID调节器，方便实现自动化控制。一般整体节电效果达30％～60％，安全可靠、操作简单。

更为方便的是内置MODBUS通讯协议，能跟大部分PLC进行485通讯，能很简单的根据实际压力和管网压力给出相对应的频率给水泵，实现了管网差多少就补给多少，自来水满足要求时，设备就停止工作，节能效果极其显著，即节能有实现了恒压。

无负压供水优点
　　1、卫生无污染：相对与空气接触的蓄水池，无负压为封闭系统，避免了二次污染；
　　2、节约能源，运行成本低：无负压叠压供水设备与市政管网串联，在原有网压基础上叠加所需压力，差多少，补多少，充分利用管网余压，节省能源；
　　3、节约投资：因无需修建蓄水池，节省土建投资，因利用市政管网余压，泵扬程选择减小，功率相应减小，节约设备投资；
　　4、占地面积小：因无需修建水池，大大节约了占地面积；
　　5、停电可维持供水：因同市政管网连接，即使停电，靠市政管网压力，依旧可使建筑低层用户维持供水。
结束语

随着时代的发展，节能与环保成为社会的一大热点，将变频器利用在供水上，为水工业的发展提出了新的课题，是值得大家去推广的。
