毅天国产PLC在污水处理厂PH值测控系统的应用
摘要:毅天PLC,其PLC的优异性能和稳定性,在频繁运动控制中良好的性能,提供了更好的性价比,为用户大大地节约了成本。
Abstract:
Key words :

  一、引言

  设备工艺流程为:初滤(3分钟,可设定)—过滤(6—12小时,可设定)—水冲(3分钟)—气冲(5分钟,可设定)—气水冲(8分钟,可设定)—水冲(4分钟,可设定)—转回初滤

  自动状态下,如果停电后再来电,系统首先将所有阀门关闭,再按系统流程循环运行。

  二、系统构成

污水处理电气控制系统采用集中控制方式,采用毅天可编程控制器,系统运行稳定可靠。电控系统分为主电控制柜和HMI人机操作、操作按钮、电磁阀、线槽及电线电缆等。设备的操作在操作手柄上的触摸屏进行,触摸屏上有设备的中文操作界面,起动运行、参数的设定、当前运行状态、故障信息等信息。

  人机界面采用西门子公司的K-TP170micro,可编程控制器使用为毅天系类PLC,(ETMX-MSDH32DC-T+ETEM-DH16+ETEM-AH6-V)

  人机界面操作台上安装有三色指示灯,当指示灯亮起时含义分别为:

  红色-----------设备有故障

  黄色-----------设备处于原点位置

  绿色-----------设备处于运行状态

  当有故障时,操作台上的蜂鸣器会出现间断报警。

  当出现紧急事故时,可以按操作手柄上的“系统紧急停止”按钮。

  三、程序控制部分

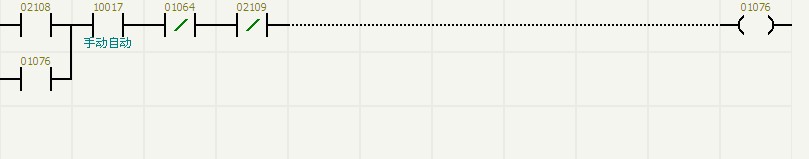

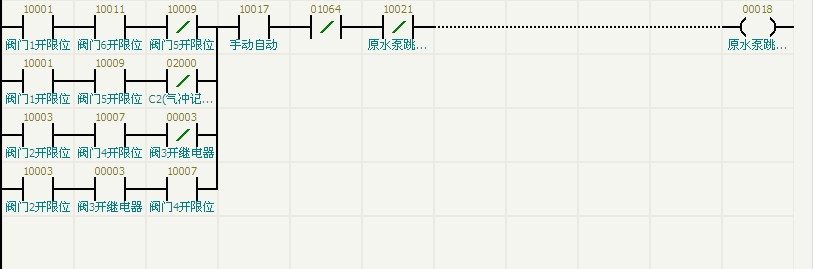

  开启水泵

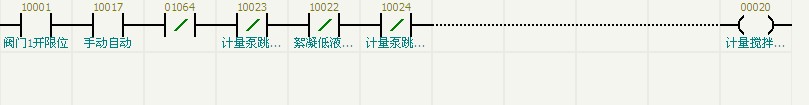

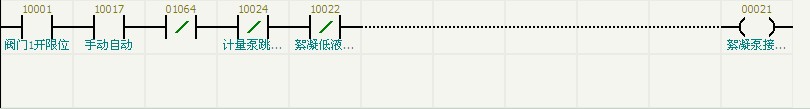

  开絮凝泵

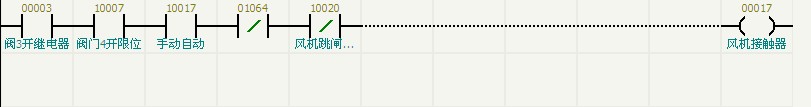

  开启风机

  开启搅拌机

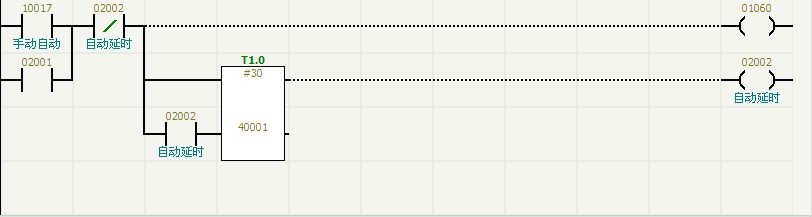

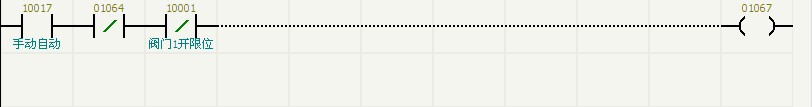

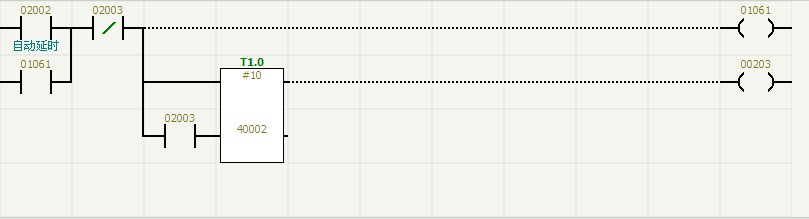

  启动自动

  过滤时间到或系统压力超过上限

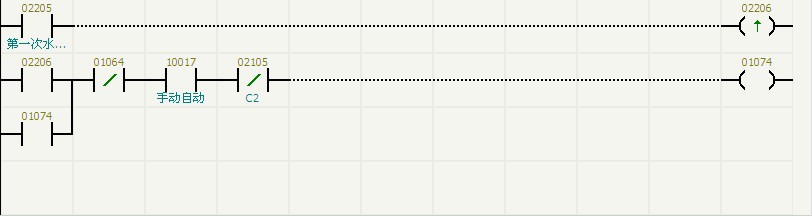

  反冲信号

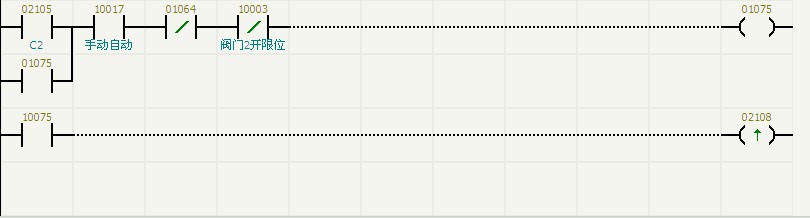

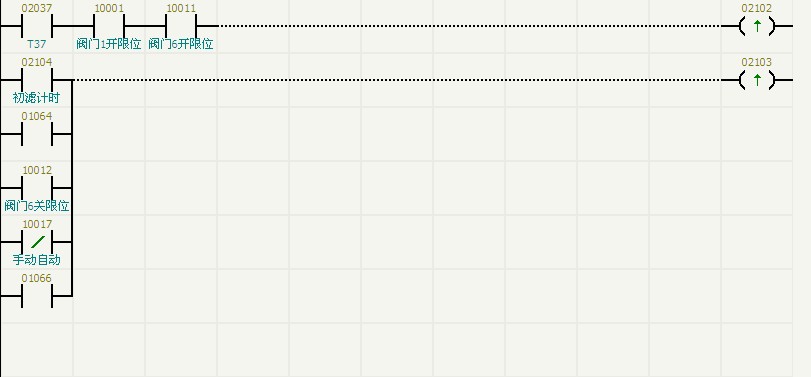

  启动初滤条件

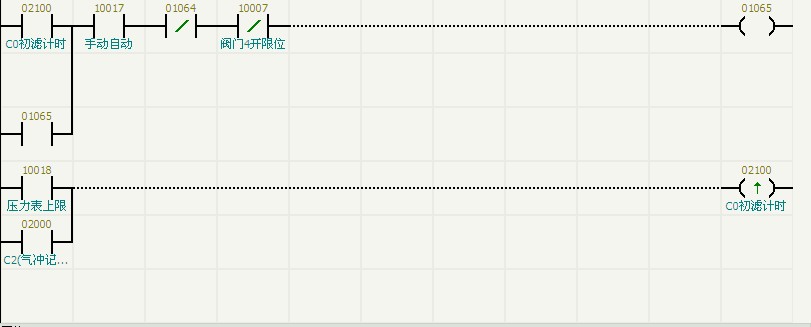

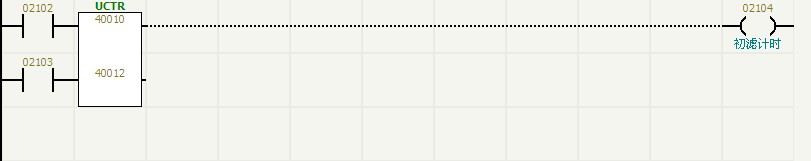

  初滤时间

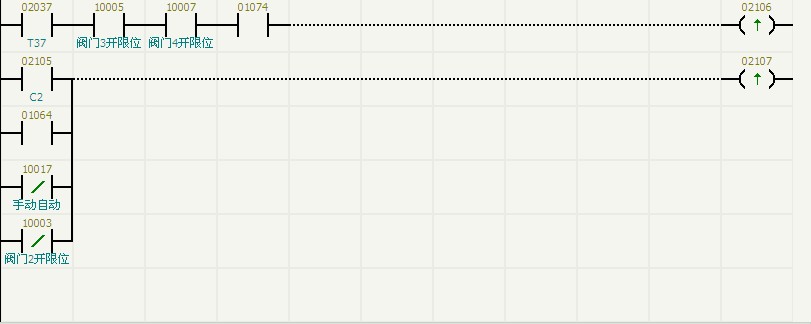

  过滤时间

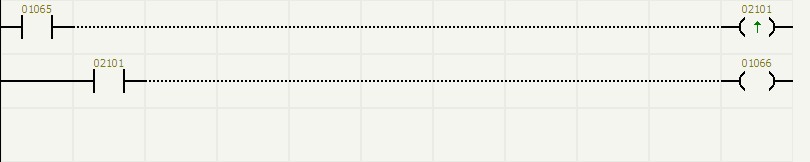

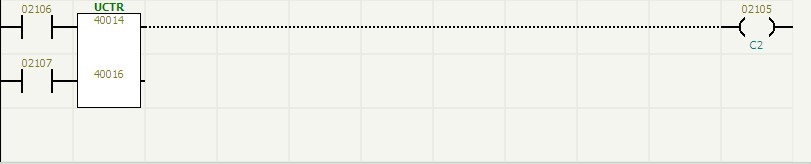

  气冲时间

  四、总结

  毅天PLC,其PLC的优异性能和稳定性,在频繁运动控制中良好的性能,提供了更好的性价比,为用户大大地节约了成本。
