SHIMAX MAC3系列仪表支持RS485接口与紫金桥软件的通讯，通讯协议是Modbus协议。下图是SHIMAX MAC3通过RS485与紫金桥软件通讯的接线图。

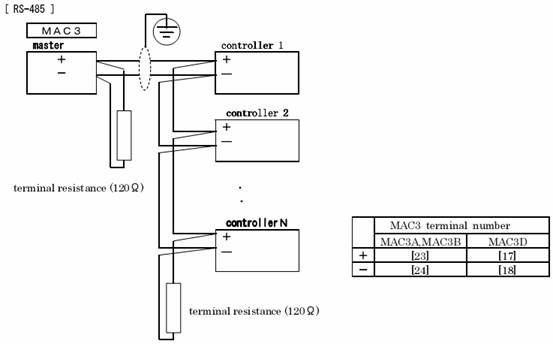

MAC3通过RS485与紫金桥软件通讯接线图

还要对SHIMAX MAC3系列仪表的通讯参数进行设定，按住仪表的MENU键3s,会弹出，通过向上键选到，通过MENU一次进行如下参数设置。

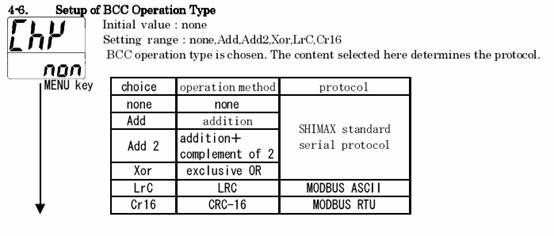

这里需要注意，选择Modbus通讯，需要选择后面的两种检验方式。

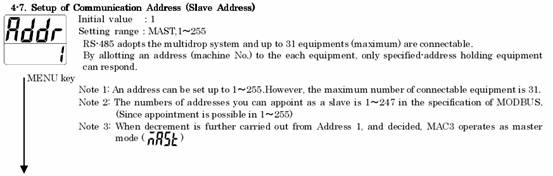

下面以Modbus RTU方式为例，通讯参数设置为：9600，8，无，1。校验方式为CRC-16.设备地址为1。

这样SHIMAX MAC3系列仪表端的通讯参数就设置好了。

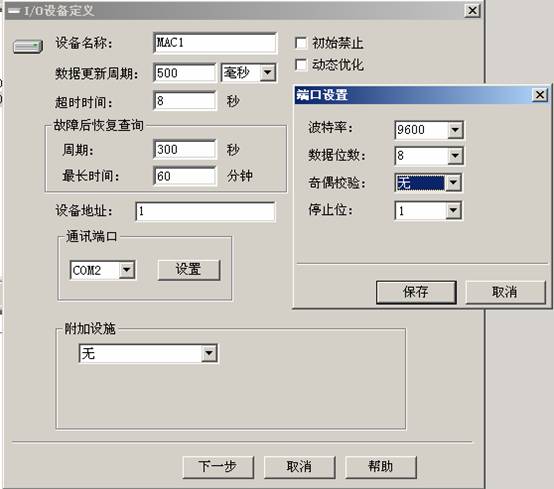

下面打开紫金桥软件，在数据库页下面找到设备驱动/MODBUS/MODBUS仪表/MODBUS（ASCII&RTUCH串行口通讯）,双击弹出设备定义对话框，

这里的设置大部分都不需要特殊说明，需要说的是简易把数据更新周期设置的稍大一点，因为如果是50ms左右，表有些时候就不正常通讯，造成超时。通讯参数要设置好，和仪表的一致，这里是9600，8，无，1。

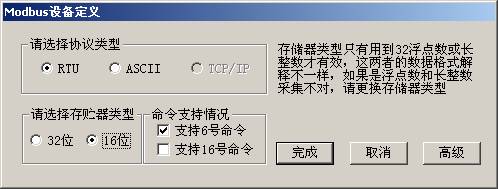

点击下一步，进入modbus设备定义对话框。

这里协议类型选择RTU，存储器类型选择16位，支持6号命令。单击完成及完成了设备定义。

双击点组态，进入数据库组态，建立模拟IO点A1,新建外部连接，

SHIMAX MAC3系列仪表支持Modbus的03，06 号命令，也就是HR寄存器。根据地址标设置好偏置，选择数据类型，读写属性等。这样通讯的相关设置就完成了，运行系统就可以通讯了。

具体的偏置地址标请参考SHIMAX MAC3仪表通讯说明书。本文后面会有一个简单的地址表。

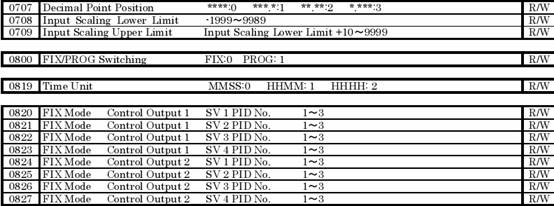

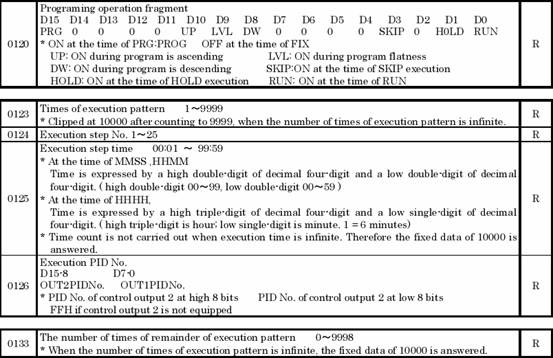

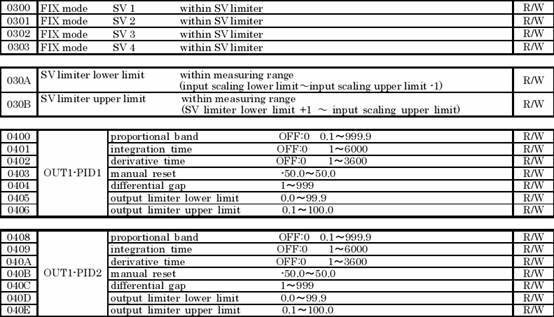

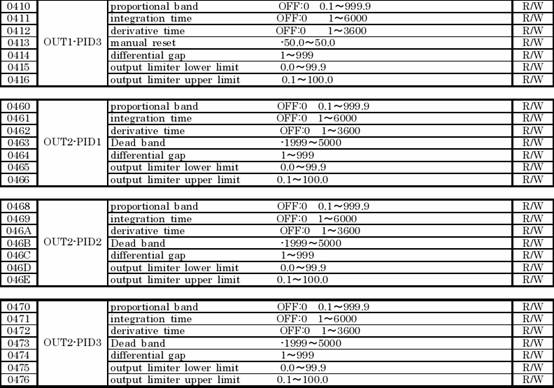

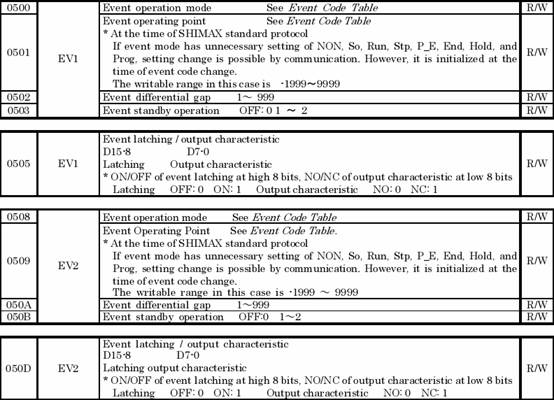

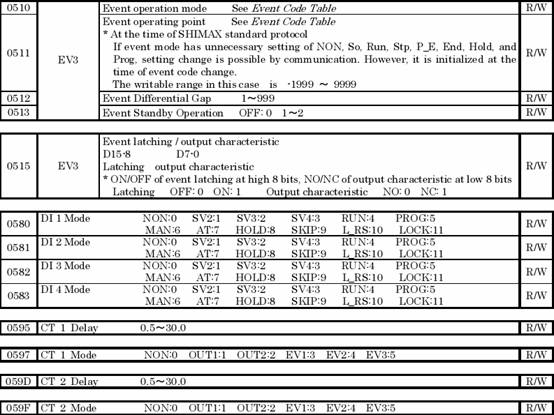

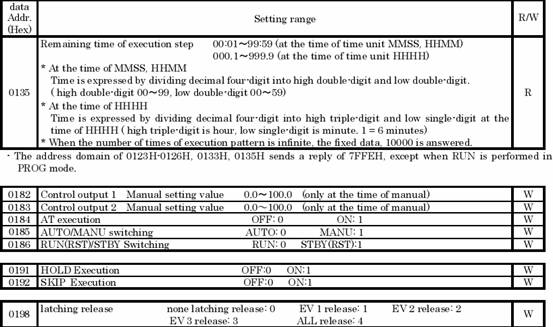

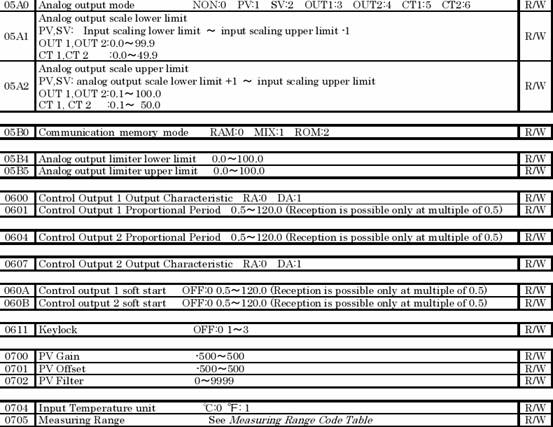

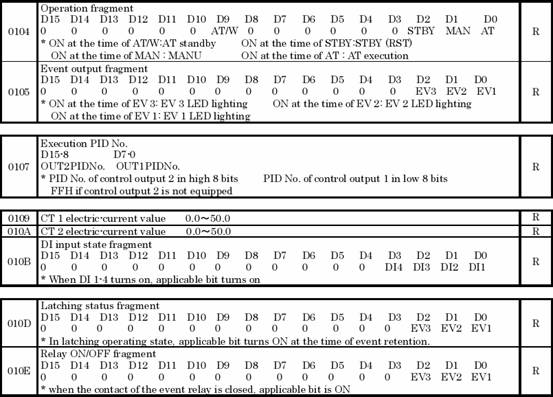

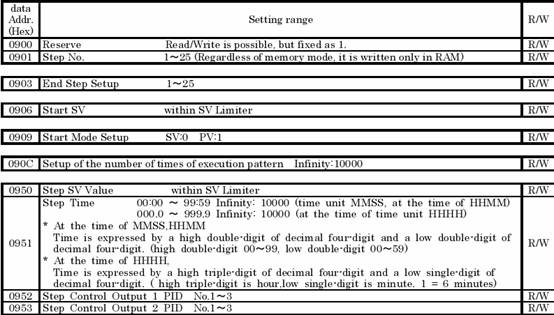

通信地址表：

注意：这里的地址是16进制的，而在紫金桥软件中的偏置是10进制，需要进行转换

注意：通过Modbus方式读取数据，并不能把小数点读取上来，也就是读取的数据是个没有小数点的整数。可以通过量程变换来解决，比如

他的小数点是固定的1位小数点，我们可以做如下量程变换

这样，采集上来的数据就是我们需要的数据了。
