步科触摸屏在立式包装机上的应用
摘要:步进科技的工程师通过对工艺和机械设备深入研究,为该公司成功开发了以Kinco-K3系列PLC(CPU304)和文本屏为核心的高性价比控制方案。
Abstract:
Key words :

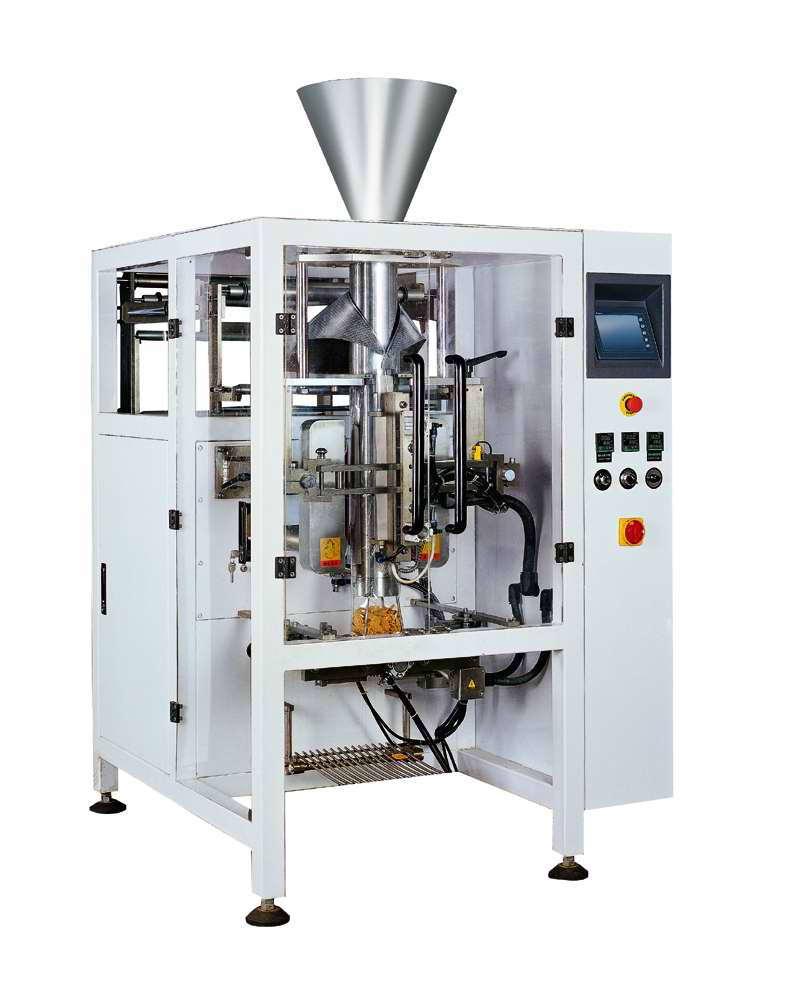

某机械公司开发的立式包装机是一种用途广泛的包装机械,采用纸类或塑料薄膜类包装材料对颗粒类、流体及半流体类、粉类、片类、胶囊类物料的自动包装。该包装机为连续大批量工作方式,对控制系统稳定性和控制精度要求很高。 步进科技 的工程师通过对工艺和机械设备深入研究,为该公司成功开发了以 Kinco-K3系列PLC (CPU304)和文本屏为核心的高性价比控制方案。一、系统输入采用四行液晶显示文本屏作为人机介面。1.个接近开关,提供拉带信号与加料信号及自动供纸信号;2.光标标记检测光电开关;3.设有急停开关,保护系统。二、系统输出1、控制三台电机Q0.2封切电机Q0.3拌料电机Q0.4供纸电机2、Q0.5 温控启停3、控制两台步进电机Q0.0拉纸电机脉冲Q0.1加料电机脉冲三、工艺流程及要求1.通电后拉纸电机慢速拉动 包装材料 寻找包装材料 上的光标标记,找到后停止。 包装材料 上无光标标记时,不寻找光标。2.按下文本屏内启动按钮后:封切电机旋转→①→拉袋接近开关有信号拉袋电机快速拉袋检测到光标标记(选择无光标时拉袋定长到)拉袋电机立即停止封袋与切袋及打标号→①同时:②→加料接近开关有信号加料电机与拌料电机进行压料和拌料加料脉冲数到加料电机与拌料电机停止→②3.单独供纸接近开关有信号则供纸电机自动单独供纸。4.按急停开关机械运动全部停止。急停状态解除后与第一次通电相同。5.文本屏上有手动开关,手动时封切电机、温控启停、拉纸电机、加料电机与拌料电机均可点动。文本屏上还设有“启动/停止”、“光标有无选择“按钮。6.文本屏上可设定拉袋长度(毫米)、加料脉冲数(个)、显示产量(个)。四、系统总结系统采用主动放膜和步进电机拉膜及步进电机加料形式,配以文本屏 操作界面、全自动跟踪色标、智能排除假色标、自动完成包装袋的定位、定长、全中文数字显示,使得该机器操作运行稳定可靠,制袋精度高,生产效率高(≥80个/分钟),相对进口PLC组成的控制成本低。此类包装机量大面广, Kinco-K3系列PLC 在这类机械有很好的应用前景。
