功率因数校正(Power Factor CorrecTIon，简称PFC)技术，尤其是有源功率因数校正(Active Power FactorCorrection，简称APFC)技术可以有效的抑制谐波，单相APFC技术的研究比较成熟，已有不少商业化的专用控制芯片，如UC3854，IRll 50，LTl508，ML4819。与单相功率因数校正整流装置相比，三相PFC整流装置具有许多优点：(1)输入功率高，功率额定值可达几千瓦以上；(2)单相PFC整流装置输入功率是一个两倍于工频变化的量，但在三相平衡装置中，三相输入功率脉动部分的总和为零，输入功率是一恒定值，三相PFC整流装置输出功率的脉动周期仅为单相全波整流的三分之一，脉动系数低，因此可以使用容量较小的输出电容，从而可以实现更快的输出电压动态响应。
三相APFC技术正成为众多学者研究的重点，但其实现有一定的困难，而且还未见成熟的专用控制芯片。若能将单相APFC电路简单整合成一个三相APFC电路，将能充分利用成熟的单相控制芯片，制作出满足要求的三相APFC装置。下面介绍几种由单相APFC组合成三相APFC的方法。
1 由单相APFC组合成三相APFC的几种方法
单相PFC组合成三相PFC的技术优势是：
(1)无需研究新的拓扑和控制方式，可直接应用发展比较成熟的单相PFC拓扑，以及相应的单相PFC控制芯片和控制方法；
(2)电路由多个单相PFC同时供电，如果某一相出现故障，其余两相仍能继续向负载供电，电路具有冗余特性；
(3)由于单向模块的使用，因此需要更少的维护和维修，而且有利于产品的标准化；
(4)与三相PFC相比，不需要高压器件等。
下面将对由单相PFC实现三相PFC的几种方法分别进行介绍。
1)由三个分别带隔离DC／DC变换的单相PFC并联组成的方法

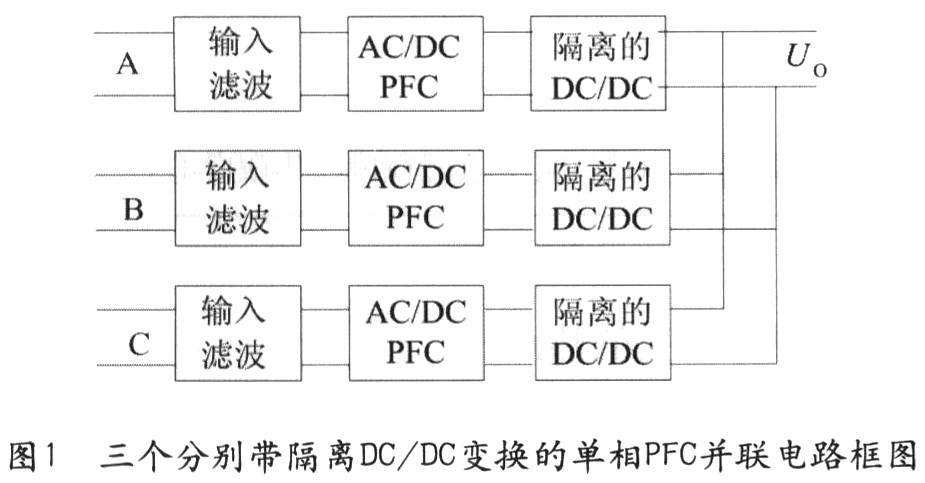

每个单相PFC后跟随一个隔离型DC／DC变换器，DC／DC变换器输出端并联起来，形成一个直流回路后向负载供电，如图1所示。此类电路即可采用三相三线制接法，也可用三相四线制的接法，很灵活且很简单。而且此类电路都可设计成单级形式，从而减少功率等级且动态响应比较快。但该类电路由三个完全独立的单相PFC及DC／DC变换器组成，由于需3个外加隔离的DC／DC变换器，因此用的器件比较多，成本较高。
(1)单相PFC电路由全桥电路构成

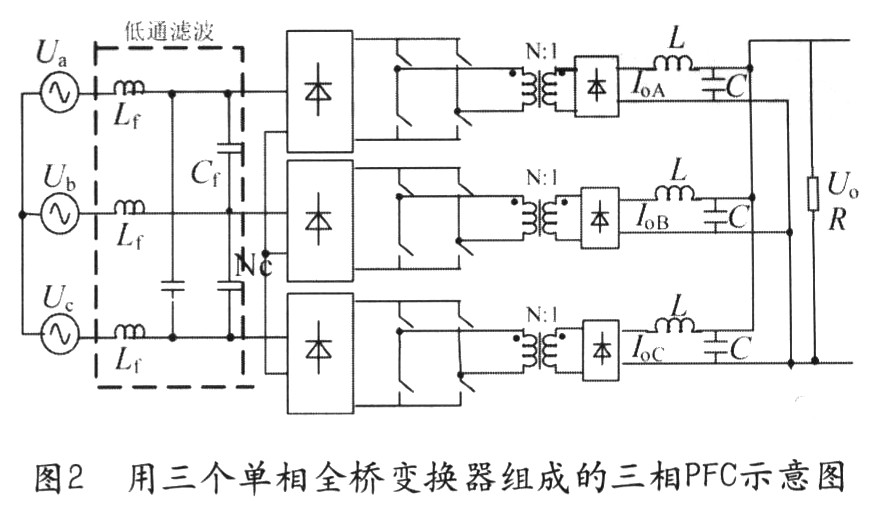

图2电路的特点是DC／DC的开关控制比较简单，相对于其它电路更适合于大功率场合的应用。但是由于隔离变压器反射电压的影响，全桥电路相对于反激电路来说有更高的电流失真。
(2)单相PFC电路由Buck电路构成

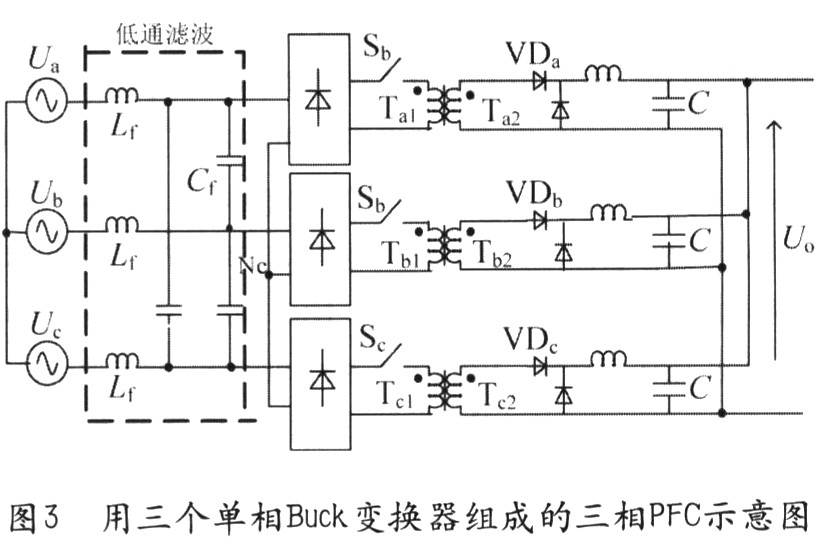

图3用三个单相Buck变换器组成的三相PFC示意图，图3所示Buck型电路的结构比较简单，同全桥电路相似，由于隔离变压器反射电压的影响，其相对于反激电路来说也有较大的电流失真，但其谐波仍可以限定在比较低水平，达到IEC—1000的要求。另外，其可实现的功率等级的大小不如全桥高，但比反激式电路要大。
(3)单相PFC电路由反激电路构成

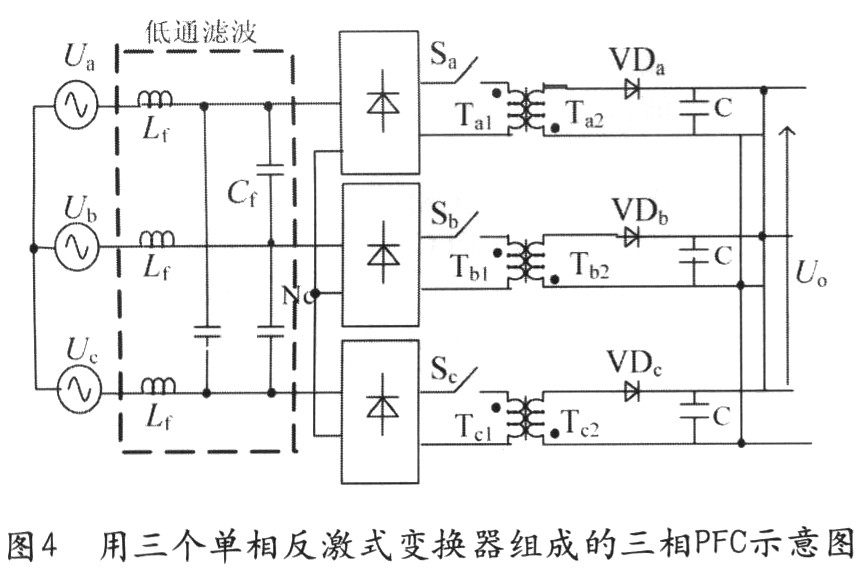

图4所示反激式电路有比较接近正弦的相电流，而且功率因数也更接近于单位功率因数。由于其本身的结构特点，所以不必以增加电压为代价即可达到隔离的作用。但相对于前两种电路其功率不容易做大。
(4)单相PFC电路由SEPIC电路构成

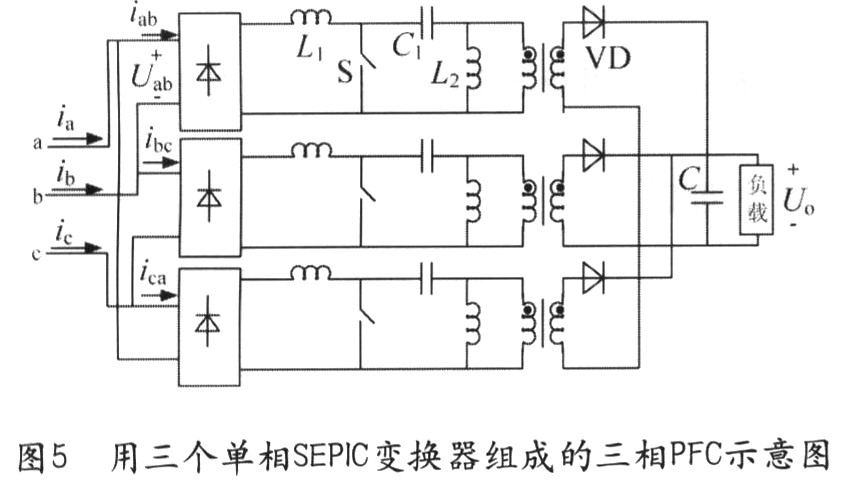

在Boost变换中，传统的隔离在此种情况下的应用并不理想，因为在电流连续情况下，器件将产生高的电压应力，在电流断续情况下将产生较大的输入电流失真。图5所示的电路是用隔离SEPIC电路组成的三相PFC电路，SEPIC变换器的输入端类似于Boost电路，因此具有Boost电路的优点，如有低的输入电流失真和更小的EMI滤波器。在输出端SEPIC电路像反激式变换器，从而不必以增加电压为代价达到隔离的作用。
2)由三个单相PFC在输出端直接并联组成的方法

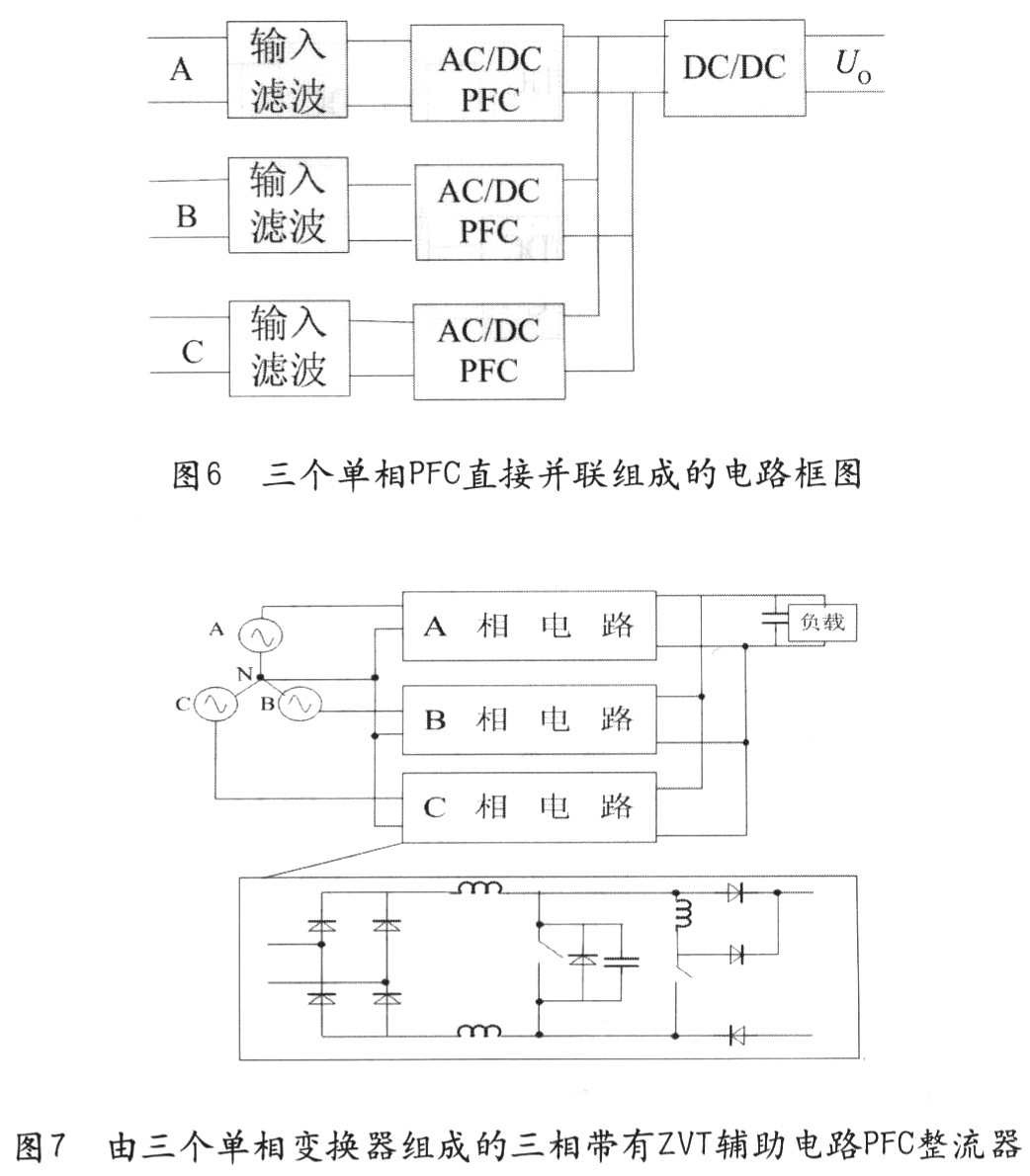

图6是将3个单相PFC变换器在其输出端直接并联而成的，因此结构相对较简单。由于该电路是三个单相。PFC变换器在输出端直接并联而成的，各相之间存在较严重的耦合。下面给出一种其相应的电路，如图7所示，电路中三个单相PFC之间存在相互影响，即使加入隔离电感和隔离二极管后也不能完全消除这种影响，导致电路的效率和输入电流THD指标有所下降，所以在大功率场合很少应用，但在中小功率场合有一定的使用价值。
3）由两个单相PFC组成的三相PFC电路

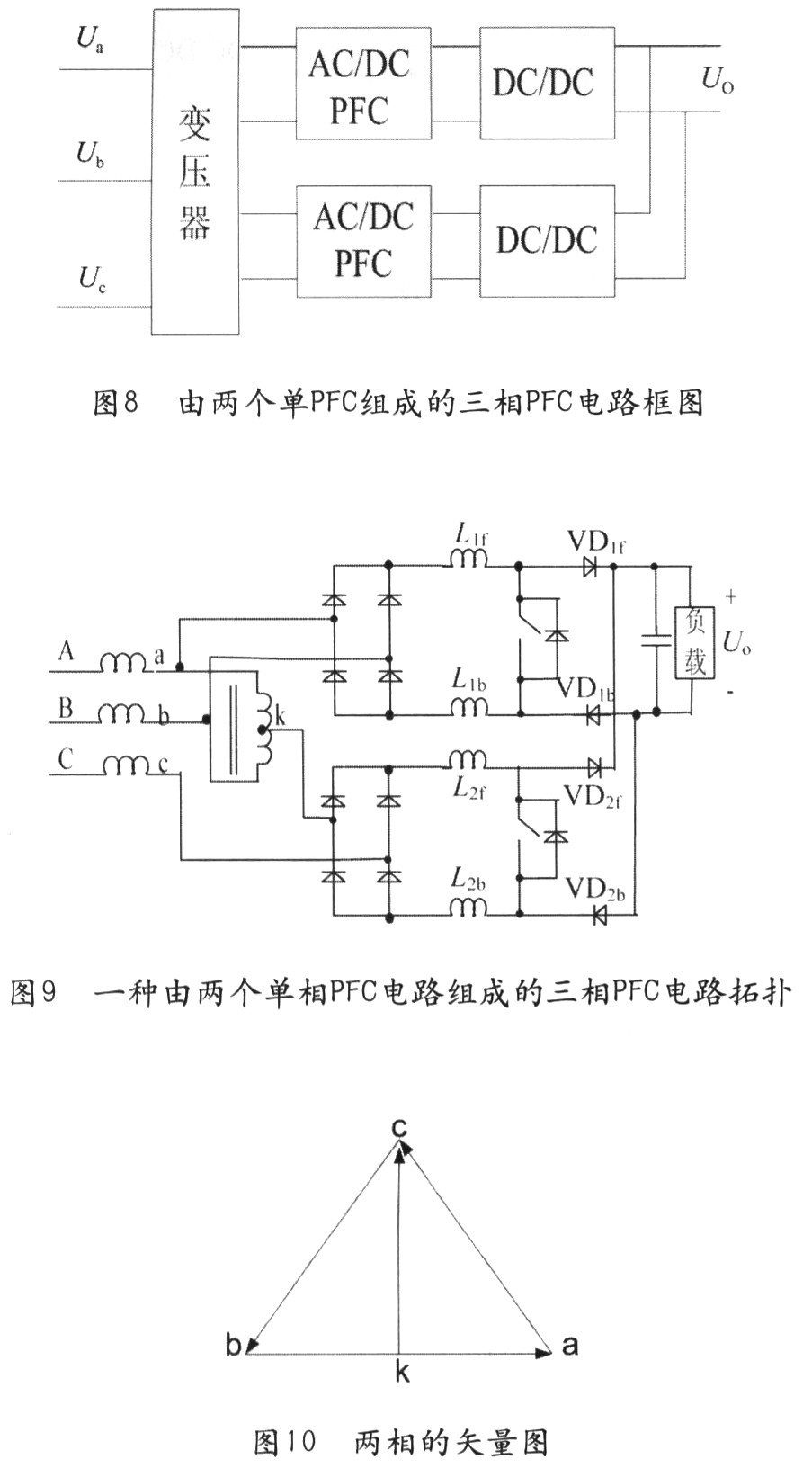

图8是由两个单相PFC组成的三相PFC电路框图，图9是其一种实际的应用电路图，工作原理是，三相输入电压Ua，Ub，Uc(相位相差120°)。通过带有中心抽头的变压器变成两相电压Uab和Uck(相位相差90°)，Uab和Uck。的矢量图如图10所示。
通过这样的变换，就变成两个三相单开关PFC的并联。尽管|Uab|≠|Uck|，但采用适当控制可以使两个电路平分输出电压，这一特性能够抵消电容中的低频纹波，从而有效地减少电容的温升，延长电容的寿命。因为每个电路独立工作，所以两个功率开关的开通和关断互不影响。不足是不能在整个负载范围实现功率因数校正等。
4)由矩阵式DC／DC变换器构成的方法
新颖组合式三相APFC拓扑结构示意图如图11所示，该电路由三个单相PFC电路组合而成，与前面所介绍的三相组合式PFC电路极其相似，不同点在于，该电路中三个单相PFC的输出并不是直接将三个单相直流输出电压并联，而是通过高频矩阵式功率变换器，使三个单相PFC直流输出耦合成一路直流输出。该电路的关键在于引入了矩阵变压器技术，充分利用了矩阵变压器磁耦合原理。其等效电路图如图12所示。
三个单相PFC经逆变后的交变电压相位、频率、幅值相同，通过三相矩阵高频变压器的耦合、变压及隔离，输出所需要的直流电压。三个单相PFC独立性比较强，输出之间相互电气隔离，解决了三个单相PFC之间相互影响的图12利用矩阵变换器实现的等效电路图这一技术难题。
2 结束语
三相PFC整流电路遇到的一个很大的难题就是三相之间的耦合，上述各种方法已分别对此难题进行了相应的解决。每相分别加隔离DC／DC的做法虽然可以解决此问题，但其代价就是使电路所用的器件增多。隔离电感和隔离电容的加入可以对耦合加以抑制，而且在中小功率场合也有一定的实用价值。通过矩阵变换器实现的电路解决了这一技术难题，三个单相PFC独立性比较强，输出之间相互电气隔离。当然代价也是使用器件相对较多。但是考虑到由单相PFC实现三相PFC的种种优势，上述各种方法还是有一定应用前景。
