用NCP1014作控制器的离线(offline)8WLED驱动电源电路如图1所示。这种LED驱动电路的AC输入电压从90v AC到265v AC，输出8W，驱动Gree公司的一个xLAMP MC-E．可以用作便携式台灯、橱柜灯或走廊灯等。MC-E在一个封装内含有4个表面贴装LED．每个LED的额定电流是700mA．通过LED串的实际电流是630mA。

图1中．R1为可熔保险电阻，C1、L1和C2组成EMI滤波器，D1～D4为桥式整流器，U1(NCP1O14)、变压器T1、整流二极管D7、电容C8/C9等组成DC-DC反激式变换器。电流传感电阻Rsense(R6、R7和R8)、晶体管Q1、光电耦合器U2、电容C6等组成反馈环路，Q2、R13、R14、R15、R16、D9组成调光电路。

NCP1014是将PWM控制器和700v的功率MOS-FET集成在同一4引脚SOT-223封装中的IC，最大漏极电流是450mA。图1中的U1开关频率为100kHz(此外还有65kHz和130kHz版本)。NCP1014含有动态自供电电路．Dc高压可以直接施加到引脚DRAIN进行启动。为保护U1中的MOSFET，T1初级设置了由R2、C3和D5组成的RCD箝位电路。当系统进入正常操作后，U1则由T1c、D6、C4、R3和C5组成的偏置电源供电。

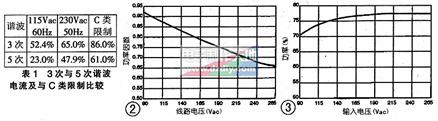

在桥式整流器输出端未连接平滑电容器，因此反激式变换器输入DC电压，是频率为AC线路频率2倍的正弦半波电压。在图1电路中。为获得高功率因数，在U1反馈输入端FB上连接了一个47μF的大电容C6，在输入电源半周期中，使反馈响应较慢，保持反馈输入电平基本不变。采用这种简单方法，在90v～200v Ac输人电压范围同，功率因数>0.7(见图2)，满足美国能源部(DOE)关于固态照明(SSL)能源之星标准(版本1.1-12／19／08)要求。

PFC的离线8w LED反激式电源电路图NCP1014 LED lamp power supply" height="304" src="//www.ninimall.com/files/images/2012/01/06/35494b7c-7e6c-4494-b83f-1a6578eb9d18.jpg" width="608" />

AC输入电流谐波含量满足IEC61000-3-2关于C类(照明)产品限制，3次和5次谐波电流及其与C类限制比较如表1所示。

只要通过输出电流传感电阻Rsense的电流产生的电压降约为0.6v，PNP晶体管Q1就会导通，其集电极电流通过U2中的LED，形成反馈环路。输出电流为630mA，峰-峰值纹波电流为25％，峰值电流比平均电流高出12.5％，因此电流传感电阻Rsense=0.6v／[630mA×(1+12.5％)]≈0.85Ω。选择R6=R7=1.8Ω/0.25W．R8=10Ω，0.25w．并联后的总电阻约为0.83Ω。D8限制最大输出电压(22v)，R9和C10提供小的放电通路和滤波。Q2、R12～R13和D9组成调光电路。调节R13，可以改变LED电流，从而实现调光。

电路的传导发射EMI符合EN55022标准B类限制。系统效率>70％，在输入220V AC的效率达77％。如图3所示。
