一、LM317简介

　　LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。其主要性能参数如下。

输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10-+85℃ 。

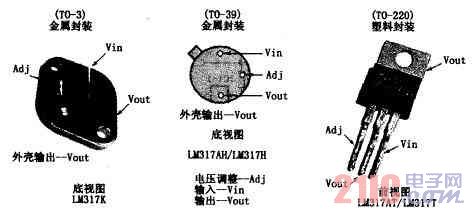

图1给出了几种常用（不同封装形式）的LM317的外形及引脚排列图。

由于输出端（2脚）与调节输入端（3脚）之间的电压保持在1.25V，调整接在输出端与地之间的分压电阻R1和R2来改变ADJ端的电位，可以达到调节输出电压的目的，如图2所示，原理如下：

R1两端的1.25V恒定电压产生的恒定电流流过R1和R2，在R2上产生的电压加到ADJ端。此时，输出电压Vo取决于R1和R2的比值，当R2阻值增大时，输出电压升高，即：

Vo=1.25[(R1+R2)/R2]。

二、1.25-37V可调电源

原理图见图3。改变R1和R2的比值可使输出电压在1.25-37V之间连续可变。

V1和V2的作用是：当输出短路时，C2上的电压被V2泄放掉，从而达到反偏保护的目的。此外，当输入短路时，C3等元件上储存的电压会通过V1泄放，用于防止内部调整管反偏。C2用以提高IC的纹波抑制能力。C3用以改善IC的瞬态响应。C1用于输入整流滤波。在大电流输出时，IC会因温升过高而截止，必须加适当面积的散热器。R2应选用线性的电位器。

三、1.25-120V维修、实验电源

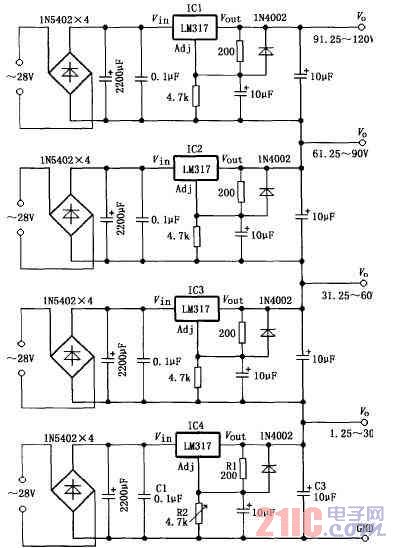

原理图见图4。电路由四块LM317组成，四组输出电势只通过R2进行调节。调节R2，IC4的输出电势在1.25-30V之间连续可变，同时，与之串联的IC1-IC3的输出电势也随之改变，从而得到1.25-120V间的四组直流稳定电压。

四、慢启动15V电源

原理图见图5。输出电压Vout通过R1、V1对C2充电。

开始时V1饱和导通，Vout最低（约1.5V）。随着C2上的电压升高，V1逐渐退出饱和并趋于截止，Vout逐渐升高至额定电压。改变R1、C2的 常数可改变软启动的时间。D1用于关机后使C2上的电荷快速泄放。改变R2的值，可调整输出电压Vout的值，图示参数输出电压为15V。图中V1可用 9012替换。

五、TTL电平控制的5V电源

原理图见图6。当外来的TTL控制信号使V1截止时，输出电压为5V。同样，改变R2使的值可获得不同的电压输出。V1可用9013等NPN管替换。
