基于zigbee协议的智能家居系统
摘要:通九州智能家居系统采用目前市场上技术最为先进而又普遍使用的无线射频通信技术来实现,采用国际标准的Zigbee系统。Zigbee系统形成自组无线网络,透过空中的电波,穿透墙壁等障碍物,实现远程控制,以达到远程控制电灯、电器、窗帘、安防等电器设备,并可以通过控制中心监控电器状态,控制中心可将电器状态发送至监控中心、手机等终端,这样,不论你身在何处,都可以监控家中情况并任意控制家中的电器设备。
关键词: ZigBee协议 智能家居
Abstract:
Key words :

1.概述

通九州智能家居系统采用目前市场上技术最为先进而又普遍使用的无线射频通信技术来实现,采用国际标准的Zigbee系统。Zigbee系统形成自组无线网络,透过空中的电波,穿透墙壁等障碍物,实现远程控制,以达到远程控制电灯、电器、窗帘、安防等电器设备,并可以通过控制中心监控电器状态,控制中心可将电器状态发送至监控中心、手机等终端,这样,不论你身在何处,都可以监控家中情况并任意控制家中的电器设备。

通九州智能家居系统免去了集中布线的麻烦,安装维护更为便利,大大节约了工程造价。并且由于Zigbee可形成自组网络,可以随意增加或减少需要控制的电器或设备,而不用增加额外的控制成本。

2.系统组成

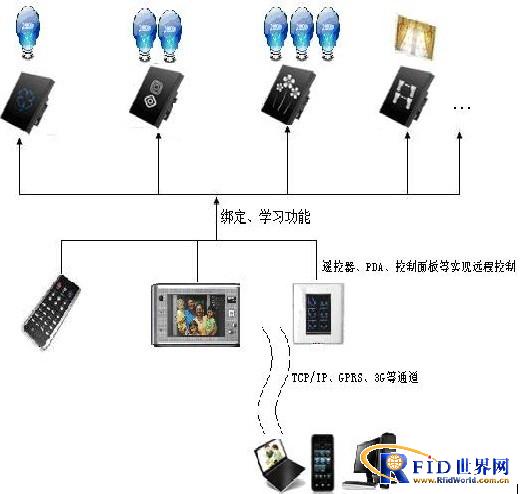

该系统集无线通讯技术、自动化控制技术、传感器技术、WSN组网技术、软件技术、数据库技术等于一体。系统主要包括三部分(如图1所示):



控制中心

远程监控端

终端控制

2.1控制中心:

控制中心可以是遥控器、PDA或者场景控制面板等;控制中心通过控制软件发出各种控制指令,可以实现对终端的整体控制、单灯控制、场景控制、定时控制、可视化参数设置等功能。

控制中心也可通过GPRS或3G等将信息发送至远程监控端,这样,不论用户身在何处,都可以监控家中情况并任意控制家中的电器设备。

2.2远程控制端

远程控制端可以是PC、手机或其他设备;可以远程接受来自控制中心的数据信息,以达到实时监控的目的;并能将控制命令发送至控制中心,由控制中心控制终端设备。

这样,您就可以在下班快到家前,通过手机打开家中的空调和电饭锅了。

2.3终端控制

终端控制器,接收控制中心的命令,进行灯光的开、关、调光等操作或控制其他设备,也可将电压、电流、温湿度等参数传回控制中心。

控制中心的遥控按键可以绑定需要控制的终端节点,以实现场景设置等功能。

3. Zigbee智能家居相比传统433M智能家居系统的优势

(1) 标准化:只要符合zigbee标准,所有不同厂家的产品和模块均可加入网络

(2) Zigbee是当前的技术发展趋势,必将有越来越多的公司和产品使用Zigbee标准,也必将使产品的应用范围更大且成本降低,保证您的投资和可持续发展。

(3) WSN无线自组网络,自动维护修复,每个节点均可作为路由,最多容纳65535 个节点,使得Zigbee网络覆盖范围很大。

(4) 易部署且易扩展,可以随意增加或减少节点,而不影响系统正常使用。

(5) 易于现有Internet网络整合,实现物联网,使您可以在任何地点、任何时间都能实时监控到需要的信息。

(6) 操作方便,可视化参数设置,如光敏控制参数和定时时间等;双向控制与信号反馈

(7) 低功耗:接收电流≤27mA,发射电流≤40mA。

(8) 抗干扰能力强:提供16 个信道,根据环境自动选择可靠信道通信。

(9) 遥控命令响应时间 < 3秒

(10) 遥控正确率 ≥ 99.99%

(11) 报警响应时间 < 3秒

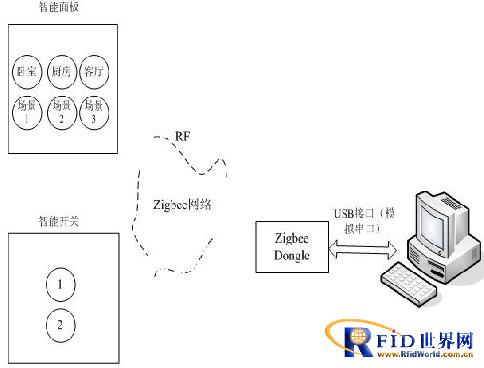

4.整体架构

(1)智能开关、智能面板、zigbee dongle,这三种产品中内嵌了zigbee模块,他们开机后,自动形成zigbee网络,网络实际测试的容量在1000个节点以上。



(2)智能开关、智能面板之间可以学习,例如可以将智能面板的“场景1”学习为智能开关的1号等,“场景2”学习为智能开关的1号和二号灯,学习后,按动智能面板的“场景1”,智能开关的1号灯亮;按动智能面板的“场景2”,智能开关的1号和2号灯都亮。

(3)智能开关也可以作为普通开关使用。

(4)zigbee dongle与PC机通过USB硬件连接,通过USB模拟串口,PC端可以通过简单的串口程序(如超级终端)对zigbee dongle控制,以达到PC机监控和控制灯光的目的。
