超再生接收是编解码电路最常见的一种形式，成本低廉，灵敏度高，电气性能满足一般的应用环境。除此之外如超外差等也较多见，从根本上说也是一种发展取代的方向。

　　有一个很重要的概念：超再生接收电路全称“自息/他息灭式再生检波电路”，从这个定义上可以知道1：它归属检波电路的一类；2：它是一个工作在间歇状态的检波电路；3：这个检波电路利用了再生原理。
上图是再生检波的基本图，其中C2起正反馈（再生）作用，R3R2R1共同决定N的工作点。电路调好时，该检波电路有很高的灵敏度指标。但当这个检波电路再生分量过强时就会产生高频振荡。
　　在60、70年代该电路直接用于民用中波收音，该段加上音频放大复用成“再生来复式收音机”。不敢用于短波，那时的管子fT太低--现在FT大于1G的管子一抓一大把，直接检波效果我看比那些粗制滥造的什么“十波段全球牌收音机”灵敏度指标差不到哪去？（增益值大家可以算出）

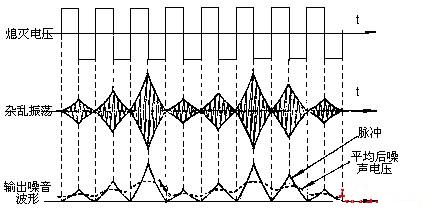

　　那时候，不敢用到短波，因是直接检波，故对几M--几十M的信号而言，性能大打折扣。可以这么理解：干脆把这个电路调到振荡去（增益很高），然后在A点加入个频率低得多的电压，让电路（N）的工作点随该电压的变化简歇振荡工作---这就是超再生电路，这个外加的电压称为熄灭电压。超再生式接收电路在无信号输入时，由于外界或内在的噪音电压的激发，会产生不规则的杂乱振荡，导致输出极大的噪声，这是超再生电路的一个主要特点。其原理如下图所示。

　　超再生电路按熄灭电压来源的不同，可分为他熄式和自熄式两种，这个外加或自生的电压决定了超再生的熄灭频率。前者采用独立的振荡电路来产生熄灭电压，后者有管子本身兼产生熄灭电压。自熄式电路简单、经济效率也高相对使用得更为广泛。以下也主要介绍这种电路形式。（图2图3图4图6电路参数为对应27MHz，图5对应266MHz频率）。
　　图2是超再生的祖宗级电路，特点：灵敏度很高，相当于一台有独立本机振荡、一级混频、两级中放的标准超外差接收电路；对晶体管要求不严，允许很低的工作电压（譬如3V）环境仍保持差不多的参数。
　　60年代的民用收音机多用此电路，估计是那时的管子实在是太昂贵的原因。缺点：带一铁芯变压器（取音频）
图3是演变电路，省了变压器，参数有所降低。
　　图4电路外围电路最为简单，理论上性能指标也较差，目前成批生产的产品多于它的“加强版”如图5的电路（电路最大的改进在于晶体管的大致工作点由D1R4所构成的“嵌位电路”所决定，从而解决了大批量生产时晶体管参数指标“离散性”所造成的后期工序中的统调问题）。

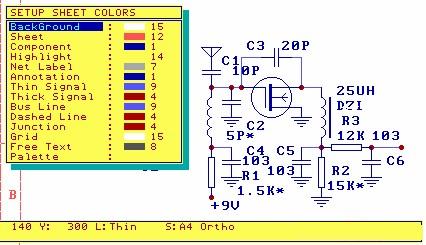

　　图6是使用场效应管的电路。成品有很高的性能，超再生所普遍存在的选择性和抗干扰指标差的缺陷，在这种电路里能得到一定的遏制。这类电路目前很罕见。
图2图3
图4图5
图6
使用场效应管的超再生式接收电路，成品有很高的性能。

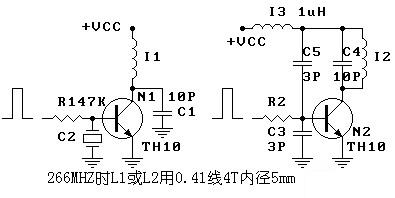

　　和超外差电路的调试工作相比较，由于电路简单，整体指标受元件个体之间参数的差异或PCB板材质的不同影响严重，每个外围元件的更改都可能使实际电路的情况变得微妙起来，所以超再生电路的调整更需要耐心。常见的ASK发射端电路， 如上图俩编码载频发射电路，N用任一款UHF段的NPN管，L可以用0。41漆包线4T左右（对应266MHZ，315MHZ把线距拉宽点便可，400MHZ 3T）。装好后，工作电流约3MA（12V），没仪器又想知道它启动了没的话，可以用手指触摸PCB板元件的焊点，若电流有1MA左右的变化，便OK！接下来的是你的发射和接收的统调问题。
　　接收电路的调整主要是晶体管最佳工作点的问题，所涉及到的元件主要是晶体管的基极偏置电阻大小和射-集极间的反馈电容参数值。也可以使用示波器，针对目前最为普遍的图6电路，参照右图接输出点1ms/0.5vp-p档，无信号时，其中图一是调好的正常电路的输出波形，幅值在0.5VP-P以上。实际的波形很杂乱，但线条很细，有低放的话，声音是介于温柔的“丝---”和粗哑的“沙--”之间。图二是N工作不稳定的输出波形，幅值低且线条粗而稀疏，不稳定到什么程度呢？譬如说不移动PCB板，而在下面垫张厚点的纸什么的，波形都有可能改变。IC2001和K所说的问题应该属此类。图三的输出波形除偶有个把突起外基本近于直线---电路没工作。
