医院ICU/CCU IP探视对讲系统工程设计
摘要:北京北大国际医院设有:危重症医院中心ICU设有2个护士工作站,每套护士工作站管理3个探视点,10个病床点;心血管中心设有1个护士工作站,其中一个护士工作站中转管理,3个探视点,10个病床点。IPICU探视系统主要由ICU中转管理主
关键词: ICU IP探视
Abstract:
Key words :

北京北大国际医院设有:危重症医院中心ICU设有2个护士工作站,每套护士工作站管理3个探视点,10个病床点;心血管中心设有1个护士工作站,其中一个护士工作站中转管理,3个探视点,10个病床点。IP ICU探视系统主要由ICU中转管理主机,IP探视机,IP病房机等网络连接线路、专用电源和网络交换机组成。

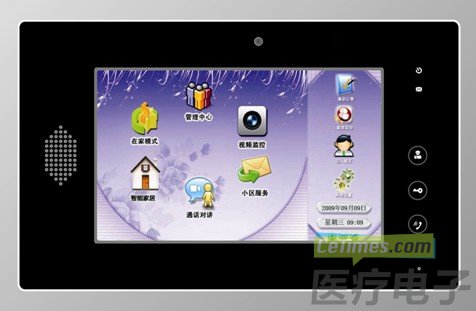

可视中转管理主机(型号:ICU-J)



1:一般放置壁挂在护士站的桌面上(也可壁挂在墙上),含壁挂安装底板。

2:采用7寸数字真彩屏,linux操作系统。

3:基于局域网,以TCP/IP协议传输视频、音频和控制信号,实现双向可视对讲。

4:须配合IP可视探防机和IP可视病床机组成一个系统。

5:免提对讲,内置麦克风,立体双声道喇叭。

6:最多可接10台可视探访分机和1000台可视病床分机。

7:有呼叫转接功能,可为IP可视探访机转接相应的IP病床机进行可视对讲。

8:有监视监听功能,当病人家属与病人之间进行通话时,可监视双方画面;无通话时,可任意监视室内病人的情况,并可查听声音。

9:通话计时功能:可显示探访分机与病床分机的通话时间,以便护士查看。

10:有强行切断通话功能,根据病人的情况控制通话时间。

11:可呼叫病床及对讲。

12:采用低照度CMOS彩色摄像头。

13:工作湿度:≤90%。

14:工作电压:DC11-14V,待机功率:7.2W,正常工作功率:9.0W,最大功率:11W。

15:存储温度:-40~70℃。

17:显示分辨率:800x480像素。

18:采用双向视频H.264,CIF图像每秒25帧;音频G.726,每秒16kb。

19:尺寸:250x180x30mm(LxWxH)。

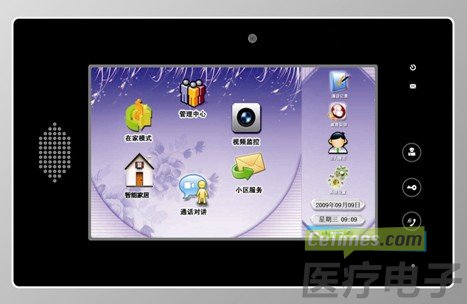

壁挂可视探访机(型号:ICU-T)


1:壁挂式安装,含壁挂安装底板,一般安装在重病房外的家属探视点墙壁上,供重病房的病人家属探视对讲时使用。

2:采用7寸数字真彩屏,linux操作系统。

3;须配合可视管理主机和可视病床分机使用。

4:免提可视对讲,内置高灵敏度麦克风、高保真立体声喇叭。

5:基于局域网,以TCP/IP协议传输视频、音频和控制信号,系统内最大可支持10路探访可视对讲。

6:一键式呼叫。当病人家属探视时,可使用该分机一键呼叫主机及双向可视对讲。

7:采用低照度CMOS彩色摄像头。

8:工作湿度:≤90%。

9:工作电压:DC11-14V,待机功率:7.2W,正常工作功率:9.0W,最大功率:11W。

10:存储温度:-40~70℃。

12:显示分辨率:800x480像素。

13:采用双向视频H.264,CIF图像每秒25帧;音频G.726,每秒16kb。

14:尺寸:250x180x30mm(LxWxH)。

可视病床机(型号:ICU-F)


1:壁挂式安装,含壁挂安装底板,或定做万能支架安装,一般安装在重病房的病床上方,供重病房的重病人与病人家属免提可视对讲时使用。

2:采用7寸数字真彩屏,linux操作系统,触摸式操作,尽显高档美观。

3:须配合可视管理主机和可视探访分机使用。

4:免提可视对讲,内置高灵敏度麦克风、高保真立体声喇叭,使声音更加逼真、宏亮。

5:基于局域网,以TCP/IP协议传输视频、音频和控制信号,系统内最大可支持1000张病床可视对讲。

6:当病人家属探视时,由管理主机转接,重病人可通过该病床分机与探视的病人家属进行双向可视对讲。

7:可呼叫管理主机及对讲。

8:采用低照度CMOS彩色摄像头。

9:工作湿度:≤90%。

10:工作电压:DC11-14V,待机功率:7.2W,正常工作功率:9.0W,最大功率:11W。

11:存储温度:-40~70℃。

12:显示分辨率:800x480像素。

13:采用双向视频H.264,CIF图像每秒25帧;音频G.726,每秒16kb。

14:尺寸:250x180x30mm(LxWxH)。

专用电源(型号:ICU-D)


1:有ICU-D专用电源可向管理主机、探访分机、病床分机供电,并彼此隔离。

2: ICU-D专用电源,最大输出功率:120W,最多可接8个探访分机、病床分机或管理主机。

3:输入电压:AC220V。

4:输出电压:DC12V。

5:尺寸:246x254x71mm(LxWxH)。


网络交换机


1:用于连接是管理主机和分机的中间设备,客户可根据工程情况自购任意品牌、型号及规格的交换机。

2:16口10/100/1000M自适应以太网交换机,机柜式安装,一般安装在弱电间。

3:提供16个10/100/1000Mbps自适应端口,所有端口均支持自动翻转功能,既可用作普通口,也可用作级联口。

4:提供了一个简单、经济、高性能、无缝隙、标准的迁移到1000M网络的解决方法,在提高工作组性能上提供了很大的灵活性,具有使用简单灵活,安装方便,性能优越,性价比高的特点,是您提高服务速度的理想选择。

5:符合IEEE 802.3、IEEE 802.3u标准。

7:16个10/100/1000M自适应RJ45端口。

8:19英寸标准机架钢壳结构设计。

9:内置电源,直接取220V市电,功耗最大88W。

10:存储温度:-40~70℃。

系统设计及安装

系统接线图说明:

系统图是纯IP架构,电源二芯线给机器供电。

系统布线要求

系统一台可视主机可接10台可视探访分机和1000台可视病床分机,每路分机布线采用五类网线组成局域网,两芯电源线布到后备电源,集中供电,方便管理;

系统须单独布线。 如与弱电线路平行布线时,线间距离不小于15mm。 如与强电线路平行布线时,线间距离不小于200mm。

系统布线包括可视管理主机、可视探访分机、可视病床分机和后备电源,通过局域网传输视频和音频,通过后备电源集中给各机器供电,其中ICU-D可以带8台机器,并彼此隔离互不干扰。
