温度传感器工作原理及其应用
摘要:使用温度传感器为 PT100,这是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至 650℃ 的范围.本电路选择其工作在 -19℃ 至 500℃ 范围.。
Abstract:
Key words :

使用温度传感器为 PT100,这是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至 650℃ 的范围.本电路选择其工作在 -19℃ 至 500℃ 范围.。

整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D转换和显示,控制,软件非线性校正等部分.

前置放大部分原理图如下:


工作原理:

传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.

按照 PT100 的参数,其在 0℃ 到 500℃ 的区间内,电阻值为 100 至 280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:

温度 ℃

PT100 阻值 Ω

传感两端电压 mV

0

100.00

124.38

1

100.39

124.8

50

119.40

147.79

100

138.51

170.64

150

157.33

192.93

200

175.86

214.68

250

194.10

235.90

300

212.05

256.59

350

229.72

276.79

400

247.09

296.48

450

264.18

315.69

500

280.98

334.42

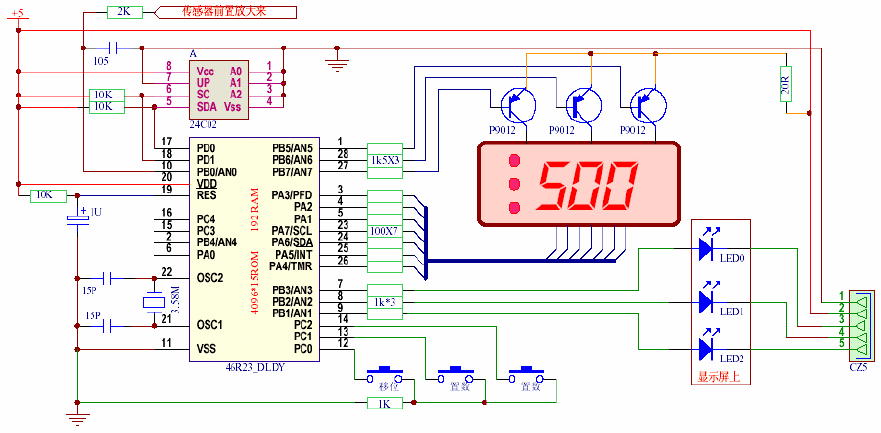

后级单片机电路的原理图如下:

从传感器前置放大电路输出的信号,就送入到 HT46R23 的 A/D 转换输入端口(PB0/AN0),由单片机去进行各种必需的处理。首先是进行软件非线性校正,把输入信号按照不同的温度值划分为不同段,再根据其所在的段分别乘以不同的补偿系数,令其与理论值尽量接近,经过非线性校正的数字,才被送去进行显示,比较用户设定的控制值等等。

各段的非线性补偿系数见下列表格(仅仅列出主要段的数据,非全部表格内容):

传感电压

传感电压

mV/℃

内部AD读数

校正系数

124.3781

供电电阻=3K92±1%,供电电压=5.000V±1%

124.8450

0.4670

1.00

1.0000

147.7942

0.4683

50.14

0.9972

170.6414

0.4626

99.06

1.0095

192.9326

0.4570

146.80

1.0218

214.6802

0.4515

193.36

1.0343

235.8961

0.4461

238.79

1.0469

256.5918

0.4407

283.11

1.0597

276.7898

0.4355

326.36

1.0724

296.4779

0.4302

368.52

1.0854

315.6891

0.4251

409.65

1.0985

334.4220

0.4201

449.76

1.1117
