摘 要：利用有色Petri网建模工具CPN tools中的查询函数对安全属性进行描述，搭建一个能够覆盖大部分安全性质的CPN查询函数库，提出一种基于CPN的通用和规范的安全协议形式化分析语言，该语言可以像用面向对象编程语言编程一样对安全协议进行建模。
关键词：有色Petri网；安全协议；形式化分析；面向对象编程语言

　如何在一个无法确定的操作环境下，保证计算机间传送信息的安全性，从而确保通信双方主体之间的“信任”以及通信数据的秘密和完整，其中安全协议对保障网络安全起到至关重要的作用。但一些著名的协议在使用了相当长的时间后，相继被发现存在有若干安全漏洞。由于安全协议的运行是处于某种不安全的环境中，很难用人工识别的方法来分析其安全性，必须借助形式化的分析方法或工具来完成。
　关于安全协议的形式化分析，国内外学者基于不同的模型进行了不少有益的研究。如Yasinsac提出的通用安全协议分析语言CPAL[1]、Millen开发的通用认证协议说明语言CAPSL[2]、李梦君等人用扩展Horn逻辑模型对安全协议进行分析和验证方法[3]、怀进鹏等人用代数模型来研究协议的安全性[4]、WE等人基于有色Petri网CPN(Coloured Petri Net)提出一种集成的安全协议分析模型[5]。
　现有的方法大多针对个别协议进行分析，很少能够通用于大部分的安全协议，并且大部分的方法还停留在理论上，缺少自动分析的工具[6]。
　本文利用CPN tools建模语言(CPN ML)中的查询函数对安全属性进行描述，然后对CPN tools工具在规范协议描述、简化协议建模、自动检测进行扩展三方面，搭建一个能够覆盖大部分安全性质的CPN查询函数库，提出一种基于CPN的通用和规范的安全协议形式化分析语言，该语言可以像用面向对象编程语言编程一样对安全协议进行建模。
1 基于CPN的安全协议
1.1 有色Petri网(CPN)理论研究
　Petri网是一种可用于多种系统的图形化、数学化建模工具，为描述和研究具有并行、异步、分布式和随机性等特征的复杂系统提供了强有力的手段。
　作为一种图形化工具，可以把Petri网看作与数据流图和网络相似的方法来描述系统模型；作为一种数学化工具，它可以用来建立状态方程、代数方程和其他描述系统行为的数学模型。
在CPN模型中，有色标志表示系统中不同的资源，同时每个位置都与特定的颜色集绑定，表示该位置中只能存放相应颜色的标志。在弧上和变迁上标注的条件表达式和运算函数是用于解释弧的权值、运算所用的颜色以及变迁触发的条件。
　CPN tools是一个专用于有色Petri网编辑、模拟和分析的工具，除了有强大的CPN分析工具外，它还有简洁紧凑的CPN图形编辑工具，几乎所有的CPN元素(除数据类型、变量申明外)都能在模型图中表示。
　CPN是将Petri网具有相似性质的元素分类，用不同颜色区分不同类别，每一种颜色用一种标识符号来表示，将某种属性赋予标记。

1.2 基于CPN的安全协议
　安全协议的形式化分析与验证是一个复杂的过程，首先都要用形式化方法的语义对安全协议进行描述与建模。然而，从协议的非形式化描述，尤其是自然语言描述转变成形式化说明的过程可能会有错误发生，将直接导致后续分析的不确定性。同时一些形式化方法的提出都是从个别安全协议出发来设计规范的术语，遇见了新的协议形式，再对原有规范加以扩展，这样的形式化术语存在通用性差的问题。所以在进行安全协议的形式化描述与建模之前，需要采用通用的安全协议形式化说明加以规范。
　为了使得通用安全协议说明更加适合于Petri网方法，本文在CAPSL的基础上抽象出通用安全协议的基本要素，在此基础上建立与Petri网要素的一一对应，如表1所示。

2 对安全协议的描述和函数库的创建
　CPN tools提供给每个变迁一个用CPN ML语言编程的程序编辑区。当变迁发生时，执行所编辑的程序，完成所需的功能。程序编辑区有三条固定的语句：input()、output()、action()，分别表示输入参数、输出参数和执行语句。
2.1 用CPN ML语言对安全属性进行描述
　安全协议的重要安全性质包括：机密性、认证性、完整性。描述如下：
机密性：针对受保护的特定内容t的泄密状态来进行定义：
PredAllNodes(fn n=>cf(t，Mark.Intruder′BUFF1 n)>0)
该函数表示搜索所有的状态结点，如果有结点满足断言函数fn，说明机密信息t泄露。
认证性：实体经过解密或者验证签名来实现认证，并在其缓冲区中保留认证成功的证据，类型为AUT的颜色集colset AUT=with auth； 同时保留被认证者的身份的名称。用查询函数来定义：
PredAllNodes(fn n=>cf(auth，Mark.A′BUFF1 n)>0 andalso
cf(auth， Mark. B′BUFF 1 n) >0 andalso cf(t， Mark.In’BUFF 1 n)>0)
完整性：安全协议确保交互的消息不能被篡改、删除和替代，或者至少消息的改变是可以被发现的。用形式化定义来表示：
　PredAllNodes(fn n=>cf(auth，Mark.A′BUFF 1 n)>0
andalso cf(auth，Mark.B’BUFF 1 n)>0 andalso
(cf(t， Mark.A′BUFF 1 n)>0 andalso cf(t′，Mark.A′BUFF 1 n)<=0)
2.2 搭建安全协议的CPN查询函数库
　先建立好一个函数模型库，对应于常见的密码学操作，并不断地扩展。上层实体通过函数调用的方式，利用分层建模的设置子页面工具将上层操作变迁与函数对应起来。
通用安全协议的功能层其实就是安全协议函数库，即在底层先建立好一个函数模型库，对应于常见的密码学操作，并不断地扩展。上层实体只需要通过函数调用的方式，利用分层建模的设置子页面工具将上层操作变迁与函数对应起来就可以了。
　在上面描述和对扩展的基础上，建立一个安全性质查询函数库。本文建立了一个能够覆盖绝大部分安全性质的查询函数库，用户只需要调用相应函数即可完成协议的相关安全性质的检查而不需要自己利用CPN ML语言编写查询函数。
2.3 一种基于CPN的通用安全协议形式化分析方法
　本项目利用前面基于CPN的安全协议描述、对CPN tools的扩展、CPN的安全协议操作函数库的建立，再结合实体模型中类似面向对象的类、派生对象概念，利用通用和规范的方法建模，提出一种基于CPN的通用安全协议形式化分析语言，该语言使用时就像用面向对象编程语言进行编程一样方便有效。

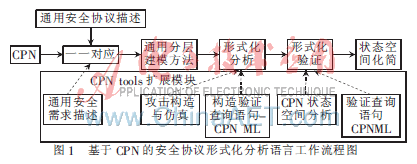

基于CPN的安全协议形式化分析语言工作流程图如图1所示。

　针对具体协议，将安全属性用CPN ML查询函数进行形式化描述：首先用断言函数定义不安全状态，即协议满足安全属性时不可能出现的状态，如会话密钥泄露时的状态；再定义搜索函数对状态空间的所有状态进行断言函数的测试，寻找符合的结点标识；最后运行搜索查询函数，分析实验结果。
3 应用举例
　本文以ASW(Asokan-Shoup-Waidner)协议为例，利用本文提出的基于CPN模型对协议的安全性进行分析。
3.1 基于CPN模型对协议建模
　ASW协议由exchange、abort、resolve_A和resolve_B 4个子协议构成。在正常情况下，只执行exchange子协议。仅当A或B认为协议执行出现问题时，才执行其他子协议。
协议的exchange子协议具体描述如下：
　EOO=(me1，Na)；EOR=(me1，me2，Nb)；EOD=affidavit_token
　其中，Na、Nb分别为A与B生成的临时值；m为A向B发送的电子邮件；C={m，Na，Ka，Kb}Kttp是加密电子邮件。
　Exchange sub-protocol：
A→B：me1=Ka，Kb，TTP，C，h(m)，{Ka，Kb，TTP，C，h(m)}Ka-1
IF B gives up THEN quit ELSE
B→A：me2=h(Nb)，{me1，h(Nb)}Kb-1
IF A gives up THEN abort ELSE
A→B：me3=m，Na
IF B gives up THEN resolve_B ELSE
B→A：me4=Nb
IF A gives up THEN resolve_A ELSE
Abort sub-protocol：
A→TTP：ma1=aborted，me1，{aborted，me1}Ka-1
IF B has resolved THEN resolve_A ELSE
TTP→A：abort_token=aborted，ma1，{aborted，ma1}Kttp-1
Resolve_B sub-protocol：
B→TTP：mrb1=Kb，me1，me2，Nb
IF aborted THEN
TTP→B：mrb2=abort_token
ELSE
TTP→B：mrb3=m， a
Resolve A sub-protocol：
A→TTP：mra1=Ka，me1，me2，m，Na
IF aborted THEN
TTP→A：mra2=abort_token
ELSE
TTP→A：affidavit_token=affidavit，mra1，{affidavit，mra1}Kttp-1

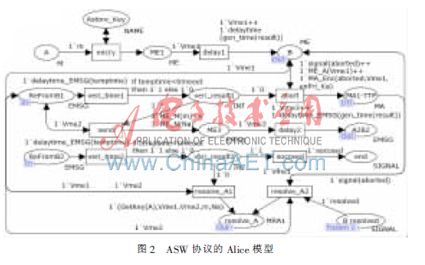

　在exchange子协议中，如图2所示，Alice生成me1并发送给B。如果A在合理的时间范围内没有收到me2，A将异常终止协议；否则，A将me3发送给B。如果等待me4的时间超时了，A将异常终止协议并激活resolve_A子协议；否则，exchange子协议成功运行结束。函数gen_time(result)随机生成了一个延迟时间。条件if temptime

3.2分析和验证
　本文分别针对在exchange子协议异常终止和正常结束的两种情况下进行模型检测。因此在计算完全部状态空间后，修改了函数fun Verif_Fairness，分别执行了以下两个ML查询函数：
fun Verif_Fairness_suc (con_id：INT， succeed：SIGNAL)：
Node list
=PredAllNodes (fn n=>
cf(con_id，Mark.Alice' veri_result2 1 n)<>
cf(con_id，Mark.Bob' veri_result2 1 n) andalso
cf(succeed，Mark.Alice’end 1 n)==1) )；
fun Verif_Fairness_fail (amsg：AMSG，，emsg：EMSG，
rmsg：RMSG)：Node list
=PredAllNodes (fn n=>
cf(amsg， Mark.TTP' abort_token 1 n)<>empty andalso
cf(emsg， Mark.TTP' TTP2B 1 n)<>empty andalso
cf(rmsg， Mark.TTP’ TTP2A 1 n)<>empty) )；
　函数fun Verif_Fairness_suc查询的是在exchange子协议正常结束的情况下，是否有不满足公平性的状态。结果为0，说明当exchange子协议成功结束后，协议满足可追究性和公平性。相反，fun Verif_Fairness_fail的查询结果列出了一些不安全状态，说明当协议异常终止后，不满足安全性。
　本文将面向对象方法及其概念(如类、对象、函数等)引入建模中，并直接嵌入通用安全协议描述中，以此为基础的协议建模就具有了抽象、重用、继承等性质，简化了建模过程，使得图型化的CPN建模能够像面向对象编程语言一样方便和有效。利用CPN tools提供的复制和分层次工具实现函数调用以及派生实体的快速建模，将面向对象思想中的派生实体与函数调用思想应用于建模过程中。本文提出通用的安全协议分析语言，具有通用性、易用性、图形化等特点。
