瞬态电压抑制器（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点。

本文介绍TVS的特性及应用，主要内容包括：TVS的特性及主要参数，TVS二极管的分类，TVS二极管的选用技巧，TVS与压敏电阻的参数比较，TVS的应用领域及应用特点。

一、TVS的特性及主要参数

1、TVS的特性曲线
TVS的电路符号与普通稳压二极管相同。它的正向特性与普通二极管相同；反向特性为典型的PN结雪崩器件。

在瞬态峰值脉冲电流作用下，流过TVS的电流，由原来的反向漏电流ID上升到IR时，其两极呈现的电压由额定反向关断电压VWM上升到击穿电压 VBR，TVS被击穿。随着峰值脉冲电流的出现，流过TVS的电流达到峰值脉冲电流IPP。在其两极的电压被箝位到预定的最大箝位电压以下。尔后，随着脉 冲电流按指数衰减，TVS两极的电压也不断下降，最后恢复到起始状态。这就是TVS抑制可能出现的浪涌脉冲功率，保护电子元器件的整个过程。

2、TVS的特性参数
①最大反向漏电流IR和额定反向关断电压VWM。VWM是TVS最大连续工作的直流或脉冲电压，当这个反向电压加入TVS的两极间时，它处于反向关断状态，流过它的电流应小于或等于其最大反向漏电流IR。

②最小击穿电压VBR和击穿电流IR
VBR是TVS最小的雪崩电压。25℃时，在这个电压之前，TVS是不导通的。当TVS 流过规定的1mA电流（IR）时，加入TVS两极间的电压为其最小击穿电压VBR。按TVS的VBR与标准值的离散程度，可把TVS分为±5%VBR和平 共处±10% VBR两种。对于±5%VBR来说，VWM=0.85VBR；对于±10% VBR来说，VWM=0.81 VBR。

③最大箝拉电压VC和最大峰值脉冲电流IPP
当持续时间为20微秒的脉冲峰值电流IPP流过TVS时，在其两极间出现的最大峰值电压为VC。它是串联电阻上和因温度系数两者电压上升的组合。VC 、IPP反映了TVS器件的浪涌抑制能力。VC与VBR之比称为箝位因子，一般在1.2~1.4之间。

④电容量C
电容量C 是TVS雪崩结截面决定的、在特定的1MHZ频率下测得的。C的大小与TVS的电流承受能力成正比，C过大将使信号衰减。因此，C是数据接口电路选用TVS的重要参数。

⑤最大峰值脉冲功耗PM
PM是TVS能承受的最大峰值脉冲耗散功率。其规定的试验脉冲波形和各种TVS的PM值，请查阅有关产品手册。在给定的最大箝位电压下，功耗PM越大，其 浪涌电流的承受能力越大；在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。 而且TVS所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率（持续时间与间歇时间之比）为0.01%，如果电路内出现重复性脉冲，应考虑脉冲功率的 “累积”，有可能使TVS损坏。

⑥箝位时间TC
TC是从零到最小击穿电压VBR的时间。对TVS小于1×10-12秒。

二、 TVS二极管的分类

TVS器件可以按极性分为单极性和双极性两种，也有单线和多线区分.按用途可分为各种电路都适用的通用型器件和特殊电路适用(如高速电路)的专用型器件。

三、 TVS的选用技巧

1、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。

2、TVS额定反向关断VWM应大于或等于被保护电路的最大工作电压。若选用的VWM太低，器件可能进入雪崩或因反向漏电流太大影响电路的正常工作。串行连接分电压，并行连接分电流。

3、 TVS的最大箝位电压VC应小于被保护电路的损坏电压。

4、在规定的脉冲持续时间内，TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定了最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。

5、对于数据接口电路的保护，还必须注意选取具有合适电容C的TVS器件。

6、根据用途选用TVS的极性及封装结构。交流电路选用双极性TVS较为合理；多线保护选用TVS阵列更为有利。

7、 温度考虑。瞬态电压抑制器可以在－55~+150℃之间工作。如果需要TVS在一个变化的温度 工作，由于其反向漏电流IR是随增加而增大；功耗随 TVS结温增加而下降，从+25℃到+175℃，大约线性下降50％雨击穿电压VBR随温度的增加按一定的系数增加。因此，必须查阅有关产品资料，考虑温 度变化对其特性的影响。

四、TVS与压敏电阻的比较

目前，国内不少需进行浪涌保护的设备上使用的是压敏电阻。压敏电阻是一种金属化物变阻器。TVS比压敏电阻的特性优越得多，具体特性参数的比较如下表所示。

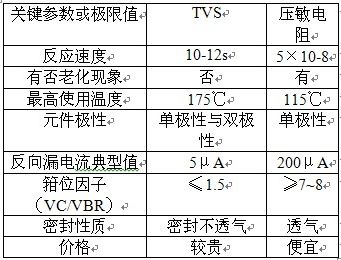

特性参数的比较表

五、TVS的应用及应用特点

TVS二极管具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点。目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、家用电器、仪器仪表、RS232/422/423/485、I/O、Ethernet. LAN、ISDN、ADSL、USB、MP3、TABLET、GPS、CDMA、GSM、WCDMA/TD, 数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电 机电磁波干扰抑制、音频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。具体有以下三大特点：

1、 将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

2、静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导至损坏。利 用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。

3、将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
