摘 要：构件化软件的设计集中于软件体系结构设计，其最主要的特征在于目标系统由大量可复用构件组成，这就要求在设计阶段应当设计出满足需求的软件体系结构。以一个门诊部信息管理系统软件架构为例，介绍了面向构件的软件架构方法，并对系统架构选型进行分析，提出了本系统的软件架构，为基于构件技术的系统实现提供良好的依据。
关键词：构件； 软件架构； 三层体系结构
自从构件技术提出以来，如何有效地划分构件、进行最大化的软件复用成为研究的热点。构件化软件的最主要特征[1]在于目标系统由大量可复用构件组成，从系统化构件复用过程来看，传统软件开发方法中的详细设计被划分到了构件制作阶段，与基于构件开发目标系统属于相对独立的不同阶段。构件化软件的设计是传统软件开发方法中的总体设计或高层设计，要求设计阶段就应设计出满足需求的软件体系结构。
1 面向构件的软件架构
软件架构[2]是指某个软件或计算机系统的软件架构,即组成该系统的一个或多个结构,构成软件的各个部分，形成该构件的外部可见属性及相互间的关系。基于构件的软件架构，更加强调构件的概念，架构时考虑两个方面：(1)与软件基础设施有关，(2)与构件在基础设施上的操作有关。基于这两方面的考虑，通常在架构时考虑技术架构和应用架构两个方面。
1.1技术架构
技术架构[3]定义了技术环境和软件基础设施，是支持组织以实现运作（非功能）需求（尤其是组织的应用程序和信息体系结构）的硬件和软件基础设施的体系结构。它描述了所使用的技术的结构和内部关系，以及这些技术如何支持组织的运作需求。
技术架构包括技术环境和技术基础设施两个部分。技术环境解决不同软硬件平台之间的差异性问题。技术基础设施包括在应用中可以被标准化的部分。标准化使得通用代码从面向业务的构件中移出，放到一个独立的可复用的软件基础设施中。软件基础设施可以通过预先构建的构件框架的方式提供，它处理构件行为中已经标准化的方面。
1.2 应用架构

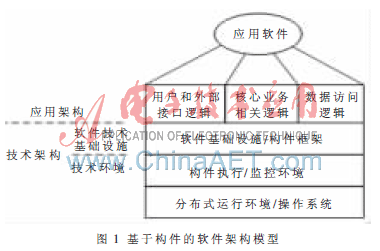

应用架构[3]包括了构件开发者和组装者面临的架构问题。是自服务的体系结构，用于支持和实现这样的业务需求，包括该业务与其他应用程序之间的接口。它描述了应用程序的结构以及该结构如何实现组织的功能需求。图1所示为面向构件的软件构架模型[4]。
2 典型系统架构分析
以一个门诊部信息管理系统为例，对基于构件技术的系统架构进行分析。
2.1 架构选型
根据需求分析过程中得到的用例模型，进行了如下选型过程[5]：
(1) 选择套装软件还是自行开发
先考虑了市场上套装软件的产品，希望借助成熟的产品加快实施进度，确保软件的质量和稳定性。但是通过考察，发现套装软件存在以下问题：
①从功能角度分析：市面上现有的系统虽然提供了丰富且强大的功能，但与本系统的需求交集只占了大约60%，此部分之外的需求需要花费很大的代价定制，而软件中约有50%的特性是本系统所不需要的。
②从实施周期角度分析：由于客户化的内容比较多，包括前期的需求映射和套装软件的模型调整，要完成实施，经过评估需要2年左右的时间，超出了用户的预期。
③从成本角度分析：套装软件相对比较昂贵，另外需要购买相应的咨询、实施服务，这样使得成本更大。
④从扩展性角度分析：套装软件集成了一套强大的模型，通过模型的配置，基本上可以满足业务上的变化，但是在条件不能满足的情况下,由于系统实现非常复杂，采用的技术手段包含了很多自由的标准，难于进行二次开发，不利于移植和维护。
基于以上的分析，选择了自行开发软件。
(2) 技术平台的选择
所谓“平台”就是能够独立运行并自主存在，为其所支撑的上层系统和应用提供运行所依赖的环境。
技术平台是一套完整的、严密的服务于研制应用的软件产品及相关文件。真正的技术平台应该是选择合适的技术体系(如J2EE、.NET等)，技术架构(一组设计模式如MVC的集合),充分发挥技术体系及技术架构的优势，能够大大提高应用软件开发速度，指导并规范应用软件分析、设计、编码、测试、部署各阶段工作，提炼用户真正需求，提高代码正确性、可读性、可维护性、可扩展性、伸缩性等软件工具。优秀的技术平台还包括一套高效的底层通用的代码，甚至还包括代码生成器、代码安全漏洞检查工具等。
2.2 三层软件架构

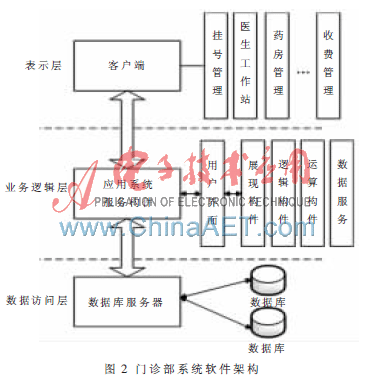

在总结基于构件的软件架构方法和进行架构选型分析后，在本系统中引入三层结构的设计思想，采用构件化的开发方法，将系统业务逻辑封装在应用服务器上，客户端应用程序自动从应用服务器上下载和更新业务逻辑，达到“应用逻辑与程序代码分离，数据与应用分离，应用与流程分离”，最大化地支持业务的灵活开展。图2所示为系统软件架构。
系统采用三层体系结构设计。所谓三层体系结构[6]，即用户层、应用层和数据库服务器。用户层主要指用户界面，要求尽可能地简单，使最终用户不需要进行任何培训就能方便地访问信息；第二层是应用服务器，也就是常说的中间层，即组件层，所有的应用系统、应用逻辑、控制都在这一层，系统的复杂性也主要体现在应用层；最后的数据存储层中，数据库服务器存储大量的数据信息和数据逻辑，所有与数据有关的安全、完整性控制、数据的一致性、并发操作等都是在第三层完成。
在系统中，用户层采用Delphi7编制，为最终用户提供操作界面。用户在操作界面上可以输入信息，显示查询结果。具有操作简单，信息显示方式多样等特点。
业务逻辑层也采用Delphi7编制。这一层是整个系统的关键，系统每个功能的具体实现算法，各服务构件均在本层实现。
数据库服务器为Windows2003 Server+SQL Server2000模式。在数据库服务器上通过大量使用视图、触发器和存储过程实现数据的完整性控制、数据的一致性和并发操作。
采用三层体系结构设计可以有效降低开发和维护成本，简化管理，可适应不断变化的业务需求，有效提高系统安全性。这样的好处显而易见：
(1)由于数据访问是通过中间层进行的，因此客户端不再与数据库直接建立数据连接。即建立在数据库服务器上的连接数量将大大减少；
(2)可维护性得以提高。因为业务规则、合法性校验存在于中间层，因此当业务规则发生改变时，只需更改中间层服务器上的某个组件（如某个DLL文件），而客户端应用程序不需做任何处理，有些时候，甚至不必修改中间层组件，只需要修改数据库中的某个存储过程就可以了；
(3)良好的可重用性；
(4)事务处理更加灵活，可以在数据库端、组件层、MTS（或COM+）管理器中进行事务处理。
本文以一个门诊部信息管理系统软件架构为例，分析研究了基于构件技术的系统软件架构，为下一步系统设计与实现提供了重要依据。与传统软件开发方法按照设计进行编程以实现目标系统不同，构件化软件的基本功能单元已经以可复用构件的方式实现，所以按照设计好的软件架构来复用构件，如何尽可能充分、正确、有效地复用软件框架，成为了下一步构件化软件实现的主要工作之一。
参考文献
[1] 软件构件技术概述[EB/OL]．http://dev.csdn.net/develop/article/13/13254.html.2007.
[2] Len Bass.软件架构实践[M].车立红,译.北京:清华大学出版社,2004.
[3] BROWN A W著.大规模基于构件的软件开发[M].赵文耘,张志，译.北京机械工业出版社,2003.
[4] Katharine Whitehead 著.基于组件的开发[M].王海鹏译.北京:人民邮电出版社,2003.
[5] 黄柳青,王满红.构件中国[M].北京:清华大学出版社,2006.
[6] 阎宏.软件的架构与设计模式[EB/OL].http://soft.yesky.com/lesson/495/2012495.shtml.2005.
