压电传感器

　　用于感应和激励的传感器" title="压电传感器">压电传感器应用延伸到了许多领域。本文主要介绍对一些物理强度的感应，即加速度、振动、振荡和压力，从传感器及其要求信号调节的角度来看其可以被认为是类似的。就加速度而言，传感器灵敏度通常被表示为一个与外力即加速度（大多数时候称作重力加速度g）成比例关系的电荷。然而，从严格物理意义上来讲，传感器输出一个实际由其变形/偏斜情况决定的电荷。

　　例如，图1显示了安装于顶部位置的一个传感器，与此同时底部正受到一个外力的拉拽，即Fext.在使用加速计的情况下，固定端（顶部）会粘附在要测量加速度的物体上，同时外力为粘附于另一端（底部）的质量的惯性，而这一端不断想要保持静止。就固定于顶端的参考坐标系而言（假设传感器充当的是一个弹簧，其具有很高的弹簧系数 K），偏斜x会形成一种反作用力：

　　Fint = Kx （1）

　　最终，质量（传感器偏斜）将会在下列情况下停止移动/改变：

　　Fint = Fext = Kx （2）

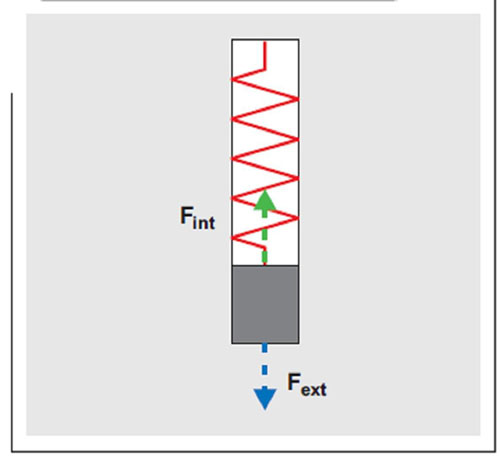

　　图1 加速度力作用下的传感器

　　由于电荷Q与偏斜成比例关系（一阶），而偏斜与力成比例关系，因此Q与力也成比例关系。施加一个 Fmax 最大值的正弦力，会形成一个Qmax最大值的正弦电荷。换句话说，当正弦力为最大值时，对来自传感器的电流求积分可得到Qmax.增加正弦波的频率，同时会增加电流；但是会更快地达到峰值，即保持积分（Qmax） 恒定。厂商会以传感器可用频率范围内Qmax与Fmax的比率来说明灵敏度规范。但是，由于传感器的机械性质，传感器实际上有谐振频率（可用频率范围以上），其中一个即使很小的振荡力都会产生相对较大的偏转，从而得到较大的输出振幅。

　　如果忽略谐振的影响，则我们可以将压电传感器一阶建模为一个与传感器寄生电容（此处称作Cd）并联的电流源，或者也可以将其建模为一个与Cd串联的电压源。该电压为存储电荷时在传感器阳极上看到的等效电压。但是，我们需要注意的是，就许多应用的仿真而言，第二种方法要更加简单一些。如前所述，电流与偏斜变化的速率成比例关系；例如，拿恒幅加速度的正弦AC曲线来说，电流生成器的振幅必须根据频率来改变。

　　最后，如果这种生成器需要代表实际物理信号，则可以使用变压器，如图2所示。本例中，我们建模了一个具有0.5pC/g灵敏度和500pF寄生电容的生成器。正弦波生成器每单位g输出1V以实现仿真。变压器在其次级线圈将它向下调节至 1mV.施加给C1（500 pF）的1mV摆动，将会如我们预计的那样在下一级注入 Q = VC = 0.5 pC.

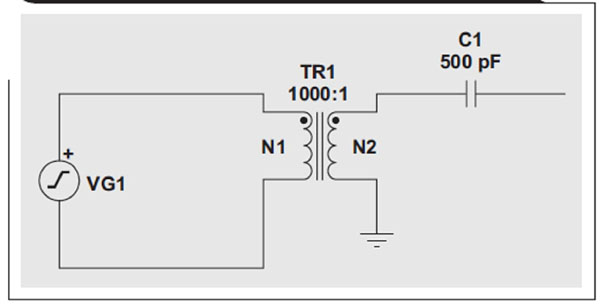

　　图2 压电传感器模型

　　电荷放大器分析

　　图3显示了经典电荷放大器的基本原理，其可以用作一个信号调节电路。这种情况下，我们选择电流源模型，表明传感器主要为一种带高输出阻抗的器件。

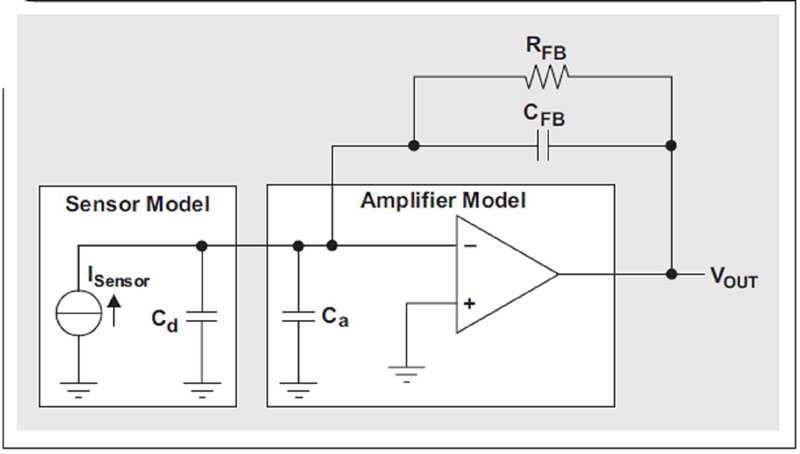

　　图3 用于信号调节的电荷放大器

　　输入阻抗

　　信号调节电路必须具有非低的输入阻抗，以收集传感器的大部分电荷输出。因此，电荷放大器是理想的解决方案，因为只要放大器在这些信号频率下保持高增益，其输入便会让传感器信号出现虚拟接地。换句话说，如果传感器的任何电荷想要在传感器阳极（Cd）或者放大器输入寄生电容（Ca）上增大，在放大器输入端就会形成电压。通过拉或吸取相同量的负反馈网络电荷电流，即RFB和CFB，这种电压便立即得到了补偿。

　　增益

　　由于放大器的信号输入为虚拟接地，因此输入电流形成了一种输出电压摆动；并且高频增益由CFB的值设定（RFB 影响减小，在“带宽”部分后面再进行叙述）。请注意，电容越小，增益越大。增益的近似值为：

　　还需注意，电路增益根本上并非取决于传感器的电容（Cd），但最好还是注意该值对噪声的影响。

　　带宽

　　为了能够正确地对放大器进行偏置（为放大器输入偏置电流提供一个DC路径），一个反馈电阻（Rf） 是必需的。在更低频率下，反馈路径的电容电路变为开路，而反馈电阻变为主要电阻，从而有效降低增益。在较高频率下，电容电路的阻抗变得更小，从而有效消除电阻反馈通路的影响。对AC物理激励的最终电路响应（包括传感器的寄生电容）为高通滤波器的响应，其极频为：

　　相关信号带宽由应用决定，因此，降低电容增加增益的同时，也需要增加电阻来保持低极频。增加电阻会影响解决方案的其他方面。除影响噪声以外（在“噪声”部分详细介绍），电阻越高，实际实现就越难-难在寻找到现成的电阻，以及保证PCB的线迹到线迹寄生电阻大于RFB本身。如果电路规范允许使用几百兆欧量级的电阻，则表面贴装电阻马上就可以使用，并且不要求使用先进的布局技术（例如使用防护频带等）。

　　如前所述，限制电阻值增加的另一个因素是电路偏置。放大器的输入偏置电流通过该电阻形成输出偏置电压。通过选用具有低输入偏置电流的放大器，例如：FET 输入放大器等，可以最小化这种电压。只要反馈电阻器值低于 1GΩ，并且可以利用各级之间的AC耦合来滤波产生的偏置，那么这种放大器的输入偏置电流（一般低于 100pA）就应该没有问题。

　　请注意，由于保持高通滤波器低极频存在困难，因此在近DC应用中使用压电传感器也变得越来越困难（尽管传感器本身的漏电流非常小）。

　　尽管并非该放大级的组成部分，但也需要在某处添加一个低通滤波器，旨在降低电路对传感器谐振频率下无用信号的响应，同时降低相关频带的总数字化和混叠噪声。

　　噪声

　　最后，我们需要最大化信噪比（SNR）。在进行仿真以前进行简单的理论噪声分析会有所帮助。图4显示了电荷放大器的主噪声源。输出噪声谱密度可以表示为：

　　其中

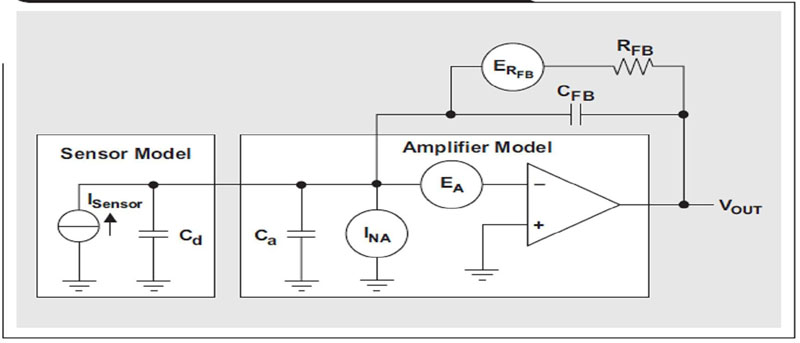

　　图4 电荷放大器的噪声源

　　且s = 2πfj.方程式5为电荷放大器的经典噪声解决方案。相对于Cd，Ca一般非常小。因此，方程式5可以简化为：

　　实际上，如果考虑使用高通滤波器极频以上频率，则可以进一步减小第二项：

　　我们可以使用几种方法来对各种趋势进行分析。极点（RFBCFBS + 1 项）可以被看作是恒定，因为增加RFB会要求降低CFB，反之亦然。从这个角度来看，增加 RFB会增加方程式8的三项。第一项相应的电压噪声会随RFB线性增加；第二项相应的电压噪声也会增加；第三项相应的电压噪声会随RFB的平方根增加，因为 ERFB=，其中 k=玻耳兹曼常数，而T=凯氏度温度。然而，由于CFB变得更小，增益会随RFB增加（参见方程式3）。随RFB增加而出现的信号增加，与方程式8中前两个噪声项的所有增加相似，但大于最后一个噪声项的增加，从而改善了总SNR.归根结底就是要尽可能多地增加RFB.需要注意的另一个趋势是从噪声角度来看，传感器的寄生电容越多，传感器就越不那么理想。

　　仿真结果

　　为了获得更为实际的电路实施，我们选用了TI的OPA337.这款放大器拥有低输入电压和低输入电流噪声（请参见图5），同时接受3V单极电源。图6显示了TI SPICE型仿真程序中这种电路的模型，即TINA-TI.

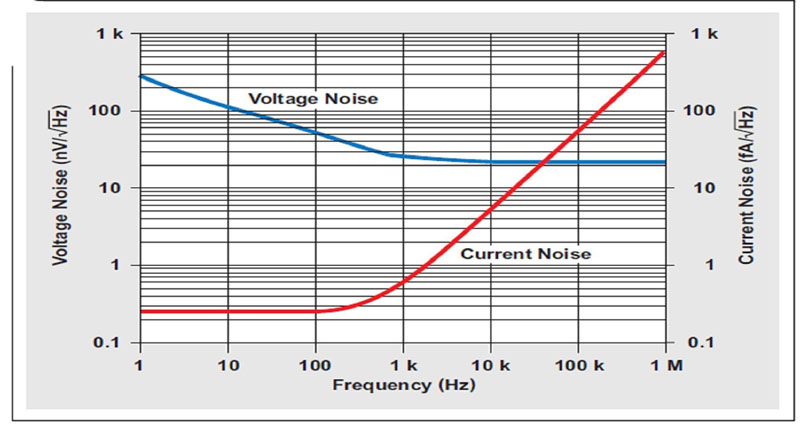

　　图5 OPA337的输入电压和输入电流噪声

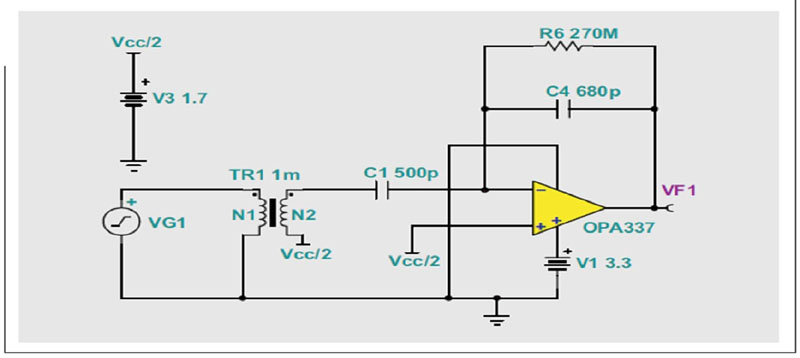

　　图6 使用OPA337的电路TINA-TI模型

　　这种实施中，极点为0.86 Hz.我们可以在5 Hz下对方程式7进行分析，以仔细检查公式的精确度：

　　●在第一项中，如果INA ≈ 0.01 fA/√HZ ，且RFB =270MΩ，则该项对输出噪声的贡献值约为2.7 nV/ √HZ /5.85=0.5 nV/√HZ 。

　　●在第二项中，如果EA ≈ 60 nV/√HZ ，则这一项对输出噪声的贡献值约为 120nV /√HZ 。

　　●在第三项中，如果RFB = 270MΩ，则这一项对输出噪声的贡献值约为2μV/√HZ /5.85=340 nV /√HZ 。

　　把所有这三项二次方相加，得到约360 nV /√HZ ，其接近图7的仿真结果。但是，需要注意的是所用噪声值不同于图5所示数据表值。OPA337的TINA-TI 噪声模型并不精确，通过对图8所示简化电路进行仿真并得到图9所示结果（其应与图 5所示一样），可以证实这一点。

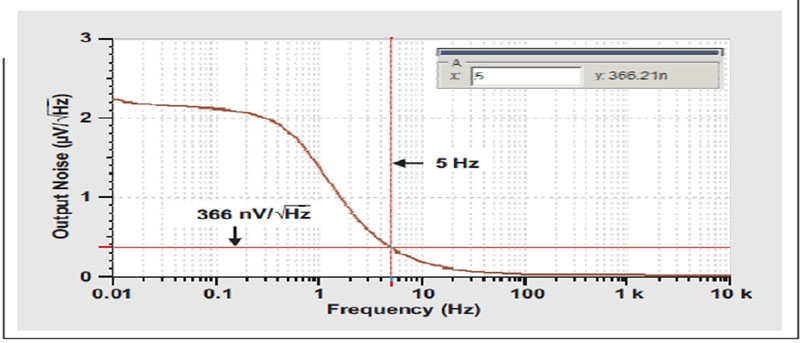

　　图7 图6所示模型的输出噪声仿真

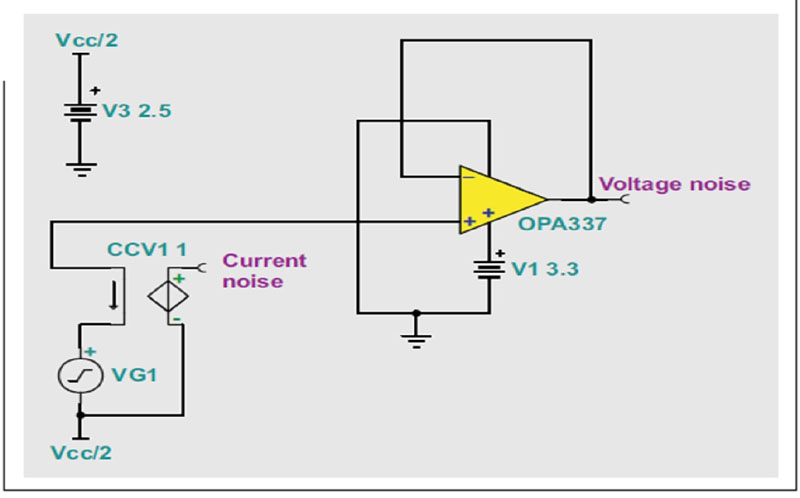

　　图8 放大器噪声分析的TINA-TI仿真电路

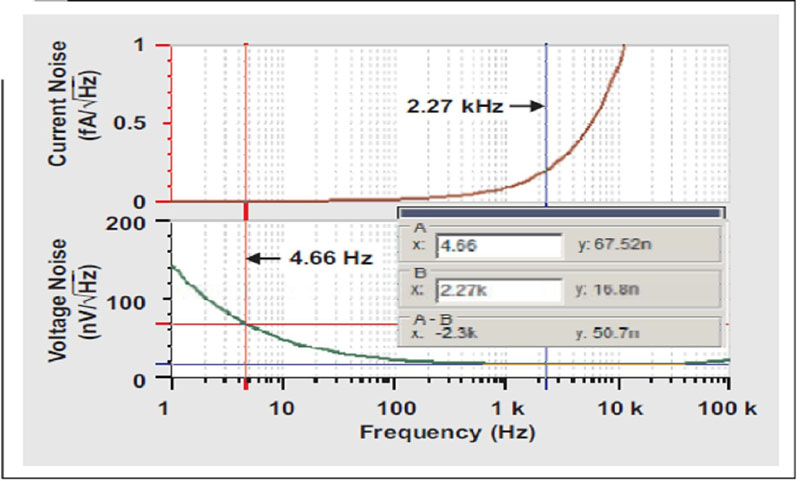

　　图9 图8所示电路的输出噪声仿真

　　这些结果突出了进行一次快速理论/工艺分析的重要性。该放大器电路并不准确，需要在TINA-TI中解释说明，以获得实际数值。我们可以在参考文献中找到完成这项工作的方法。一种稍微更简单的方法是，只需将噪声（图10中的Vnoise和Inoise）添加到图8所示电路，以对缺少项进行补偿。

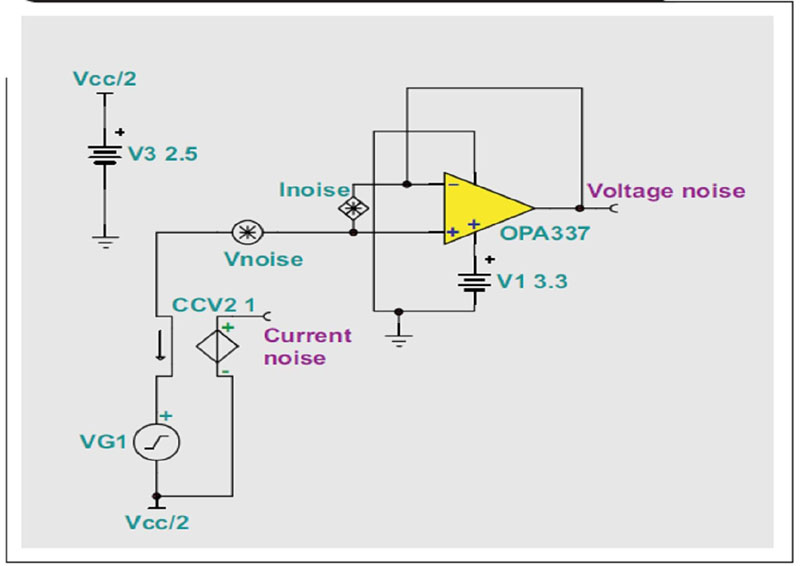

　　图10 添加至图8所示电路的噪声

　　尽管不是很完美，但图11所示结果看起来比图9所示结果要更加接近于规范。

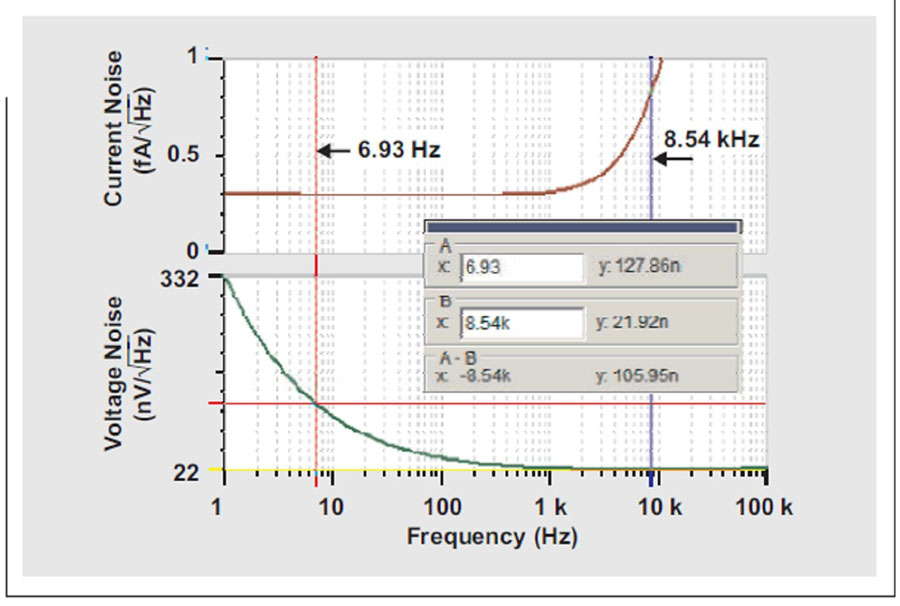

　　图11 图10所示电路的输出噪声仿真

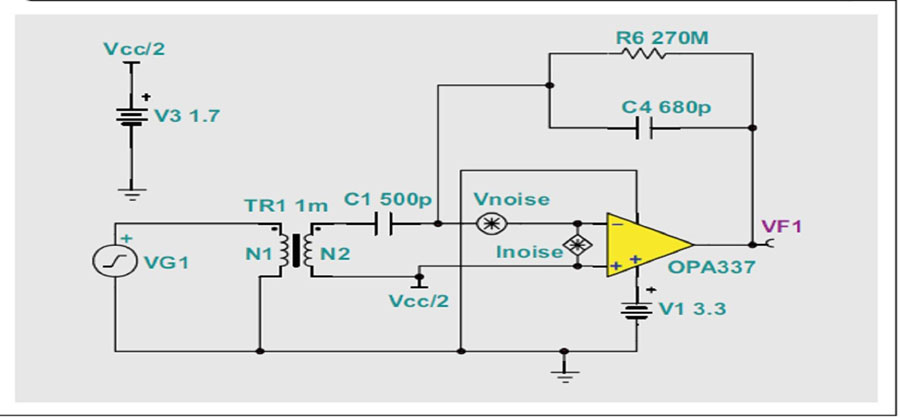

　　图12 添加噪声源后图6电路的TINA-TI模型

　　利用图6所示原始电路，我们使用最初指定的一些噪声值，可以通过方程式7再次估算出5Hz的噪声。

　　● 在第一项中，如果INA≈0.3 fA/√HZ ，且RFB = 270MΩ，则该项对输出噪声的贡献值约为80 nV/√HZ /5.85=14nV/ √HZ 。

　　● 在第二项中，如果 EA ≈ 130nV/√HZ ，则这一项对输出噪声的贡献值约为 260 nV /√HZ 。

　　● 在第三项中，如果RFB = 270MΩ，则这一项对输出噪声的贡献值约为 （2 μV/ √HZ /5.85=340nV /√HZ 。

　　把所有这三项二次方相加，得到约为430 nV/√HZ ，如图13所示，其非常接近包括经校准噪声源的图12所示电路的仿真结果。

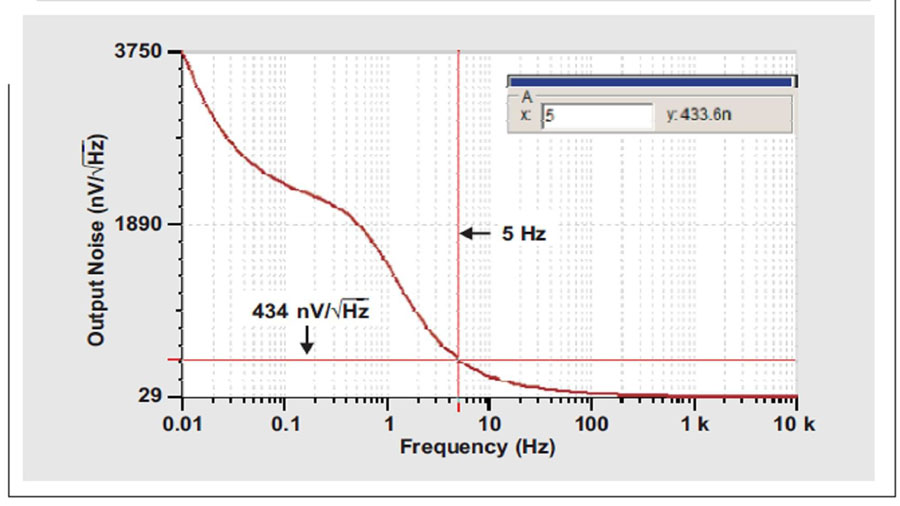

　　图13 图12 所示电路的输出噪声仿真

　　现在，请思考噪声变化与反馈电阻的对比结果。将方程式7第一项的RFB从270 MΩ改为540MΩ（且把CFB除以2，从680 pF降至340pF，目的是保持极频恒定），对输出参考噪声产生如下影响：

　　● 在第一项中，如果INA≈0.3 fA/√HZ ，且RFB =540MΩ，则该项对输出噪声的贡献值约为160nV/√HZ /5.85=28nV/√HZ 。

　　● 在第二项中，如果EA ≈ 130nV/ √HZ ，则这一项对输出噪声的贡献值约为320 nV/ √HZ 。

　　● 在第三项中，如果RFB = 540MΩ，则这一项对输出噪声的贡献值约为3 μV/√HZ /5.85=510 nV / √HZ 。

　　把所有这三项二次方相加，得到约为600nV/√HZ ，其再次接近仿真结果（参见图 14）。不出所料，输出噪声上升。然而，电阻加倍允许电容除以2，从而有效地使增益加倍（即输出信号加倍）。即使RFB为主导噪声源，且它的增加会使其噪声增加，我们也可以实现3dB的SNR改善，因为输出信号加倍远超出增加的噪声。

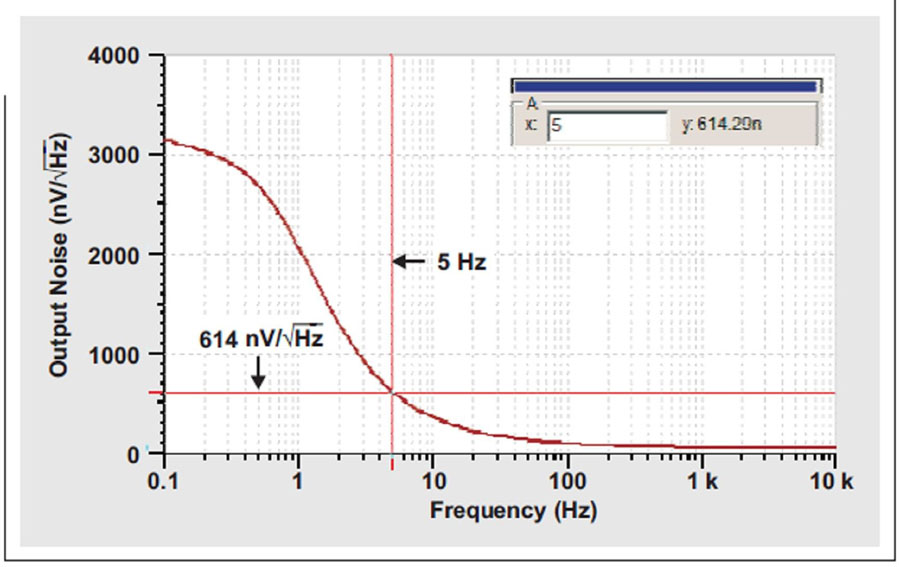

　　图14 RFB加倍而CFB 减半后图12所示电路的输出噪声仿真

　　其他实际问题

　　利用T型网络构建等效大电阻

　　当我们需要在反馈网络中使用非常大的电阻时，利用由许多更小、更易使用的元件构成的一个T型网络来构建这些大电阻，对我们很有吸引力（参见图15）。但我们一般不建议使用这种方法，因为T型网络会带来偏置和噪声大增益，从而一般会产生更糟糕的 SNR.

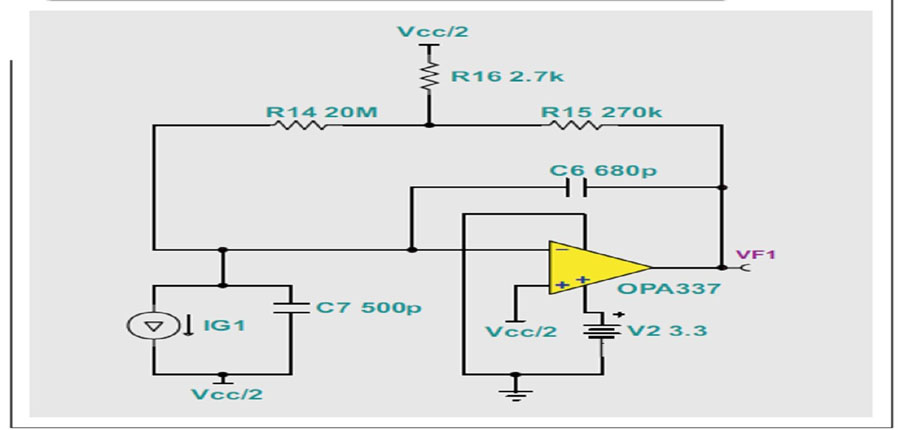

　　图15 T型网络反馈电路

　　使用差分输入

　　到目前为止，我们只字未提使用差分输入来降低噪声的好处。为了简单起见，我们以单端对建模放大器进行了分析，而图16显示的是一个带差分输入的改进配置结构。这种配置结构同时具有两个优势：

　　1、它固有两倍单端输入电路增益（电荷整合到C2和C4中），而噪声仅以平方根函数增加（即噪声源不相关）。

　　2、电荷放大器是一种非常敏感（高增益）的电路。图17表明任何输入干扰信号的电容耦合（此处为60Hz极板网栅）都会有效注入电流。就单端放大器而言，这意味着端子中的一个注入电流，而其他则接地；也就是说，放大器只会放大干扰信号。就差分输入来说，施加于两个端子的共模信号会相互抵消（假设寄生和反馈网络相同）。图18中，需要注意的是单端输入（蓝色轨迹）60Hz极板网栅的耦合结果，以及60Hz共模噪声如何被干扰信号（黄色轨迹）相互抵消的差分输入极大降低。本例中，为了方便理解，我们并没有尝试匹配超出10%组件容限的差动输入。

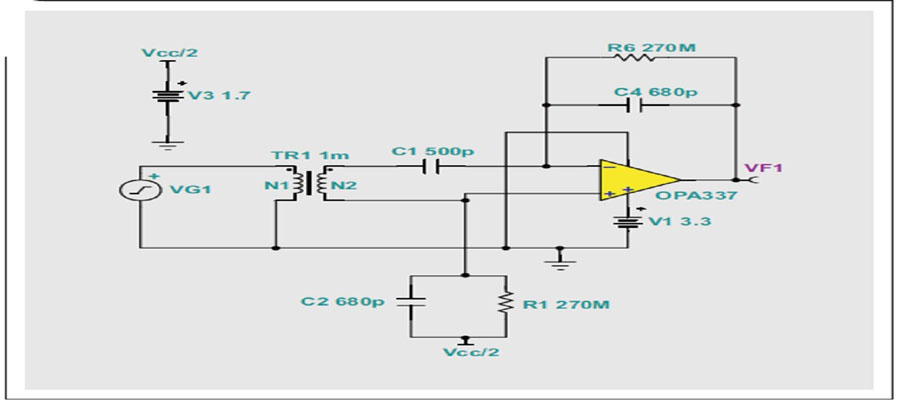

　　图16 使用差分输入的改进电路

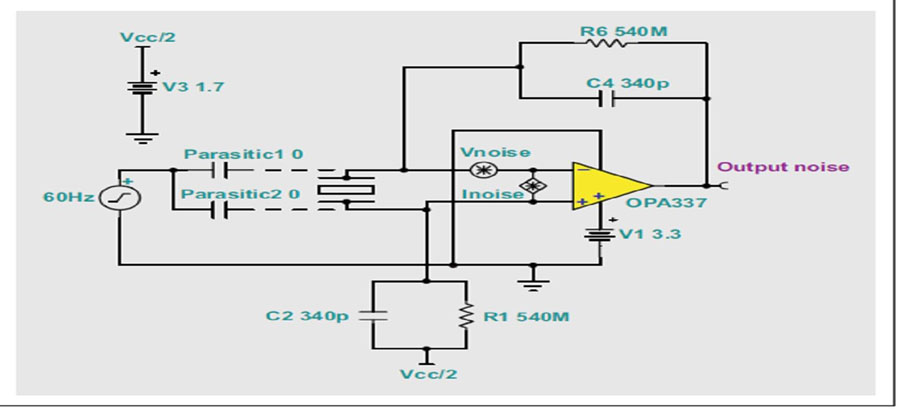

　　图17 60Hz共模噪声源对差分输入放大器影响情况模型

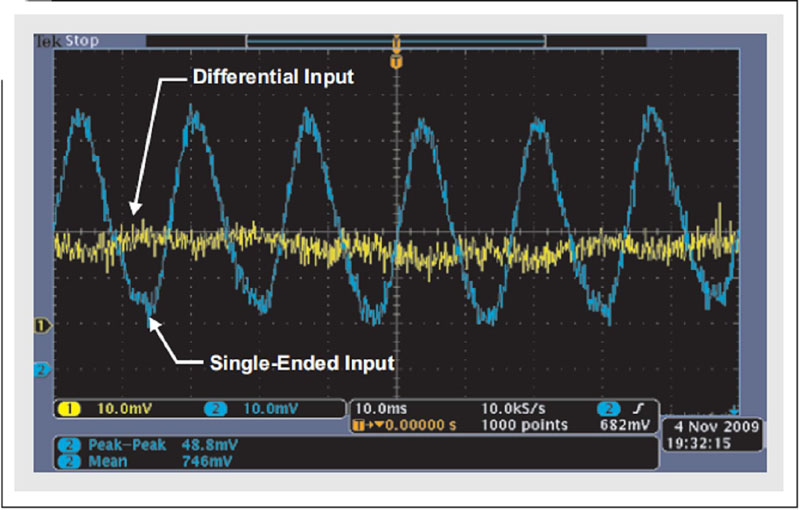

　　图18 差分放大器基本消除了共模噪声

　　结论

　　用户能够想到压电传感器，是因为这些器件可根据其失真情况输出电荷。就此而论，电荷放大器非常适合于这种应用。本文介绍了设计这种电路时需要牢记的一些一般性原则，例如：尽可能多地增加反馈电阻，密切注意放大器的输入偏置电流，以及使用一种差动结构等。本文还阐述了细化仿真以前进行理论分析的有效性。
