一、项目概述
罐笼提升系统在原系统基础上需在每个中段入口处，增加语音报站系统，用于提示罐笼的运行状态及到站语音报站功能。鉴于此要求，我方设计了一套实施方案，供矿方参考确认，以便尽快实施。
二、总体设计思路
整个监控系统核心控制部件选用多台腾控PLC,分别安装在各中段入口处，PLC之间采用RS485通讯方式进行数据传输，连接电缆为4芯双绞屏蔽通讯电缆。另外，外配语音报站模块与PLC连接。在卷扬机房利用卷扬机房PLC采集光电编码器信号，获取罐笼当前位置数据，在930中段采集提升种类（人员、材料、车辆、设备、火药及检修）开关状态，确定当前罐笼运输的是人员、材料、车辆、设备、火药还是处在检修状态并将这些数据传输到网络，实现多台PLC数据共享。

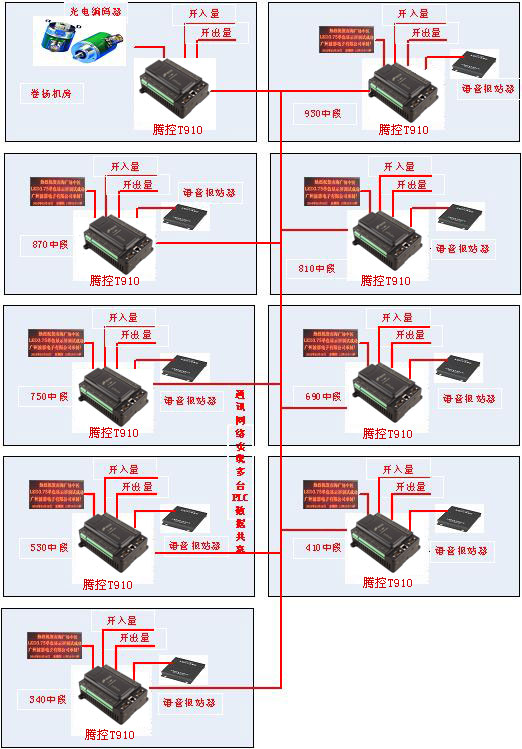

三、系统结构
四、系统设备配置及说明
1、卷扬机房设备
光电编码器1台，用于测量卷扬机钢缆长度，确定罐笼所在位置；腾控T-910 PLC 1台，用于采集光电编码器数据并传输至网络；电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
2、930中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集罐笼提升种类开关状态（人员、材料、车辆、设备、火药及检修）及控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
3、870中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集开关量状态及控制LED屏的显示和控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
4、810中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集开关量状态及控制LED屏的显示和控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
5、750中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集开关量状态及控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
6、690-1中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集开关量状态及控制LED屏的显示和控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
7、690-2中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集开关量状态及控制LED屏的显示和控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
8、530中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集开关量状态及控制LED屏的显示和控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
9、410中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集开关量状态及控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。另外与690中段一样。
10、340中段信号房设备
语音报站器1台，播报到站等语音信息；腾控T-910 PLC 1台，用于采集开关量状态及控制语音报站器报站。电气控制柜1台，用于安装PLC和相关电气采集、控制回路；24V电源模块1个，为PLC供电和PLC外部开入、开出供电。
五、系统特点
1、整个系统设计采用模块化结构，控制核心部件为通用PLC，编程设计采用梯形图编程，普通操作人员即能看懂程序，为以后的维护、维修带来方便。
2、各PLC之间进行网络连接实现数据共享，比如卷扬机房编码器数据，930的提升种类数据经过各自的PLC采样后其它的PLC可以实现共享，减少了线缆的敷设同时减少了故障点，使维护简单化。
3、该系统能够实现自动语音报站，控制方式极为简单，直接由PLC开关量控制。
六、主要设备介绍

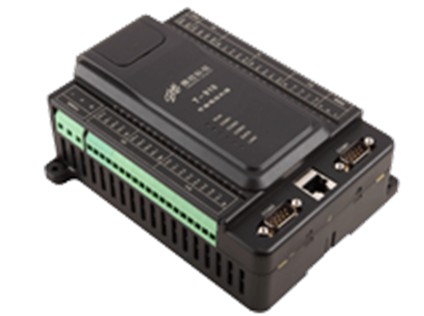

T-910 可编程逻辑控制器是我公司T9系列PLC 其中一款产品，使用最大频率72MHz的ARM 工业级CPU，外扩32M SDRAM 和4M FLASH，嵌入式操作系统，1M 用户程序存储区和100K 用户数据存储区。编程软件使用KW MULTIPROG，通过以太网下载程序，另有3 路RS232/485 接口。T-910 集成12 路DI、8 路DO、8 路AI、2 路AO、2 路高速脉冲计数、24VDC VOUT 于一体。单台模块即可灵活应用于各种小型工业自动控制场合。
1.1物理特性
尺寸
|
169x134x
|
重量
|
|
安装
|
标准导轨安装或两个螺栓固定
|
工作温度
|
-40ºC至85ºC
|
1.2电源特性
输入
电源
|
额定电压
|
220VAC或24VDC
|
允许范围
|
90VAC至250VAC或24VDC
|
|
额定电流
|
40mA/220VAC(DO，AO，24VOUT均满载时)
23mA/220VAC(DO，AO均满载, 24VOUT空载时)
14mA/220VAC(DO，AO，24VOUT均空载时)
|
|
接线端子
|
POWER（LN
|
|
隔离
输出
电源
|
额定电压
|
24VDC
|
额定电流
|
|
|
输出内阻
|
约20欧
|
|
接线端子
|
VOUT（24V+、24V-）
|
1.3通信系统
以太网
|
1路
|
RJ45接口
启动时8位DIP开关=0（全ON），按固定IP设置192.168.1.99
否则按保持寄存器内的IP配置。
|
RS232
|
1路
|
COM0：内部测试用
|
RS232/485
|
3路
|
COM2/DB9接口为232直连线,COM1/DB9接口（2脚B、3脚A）和COM3（端子A、B）为485；出厂默认：MODBUS RTU Slave波特率:19200,1,8,E,地址为1
|
DIP开关
|
8位
|
全拨到ON,重新上电IP地址初始化为192.168.1.99
|
停止开关
|
2位置
|
运行/停止（停止状态仅PLC程序不运行）
|
通讯
指示灯
|
6个
|
RUN运行灯（闪）、COM1 COM2 COM3串口通讯指示（通讯时闪）、LINK以太网连接指示、DATA以太网通讯指示
|
1.4存储器特性
用户程序存储器
|
|
|
用户数据存储器
|
|
|
后备电池数据存储区
|
1K字节
|
|
数据后备时间
|
1年
|
|
1.5 常规特性、
CPU频率
|
48MHz
|
最大72MHz
|
最小指令循环时间
|
4ms
|
|
整型、位指令
|
1至4us
|
|
浮点加减乘除
|
约40us
|
|
1ms定时器总数
|
不限
|
|
时钟
|
内部时钟
|
后备电池
|
1.6I/O特性
类型
|
点数
|
说明
|
本机数字量输入
|
12
|
光耦隔离输入，其中2路与脉冲计数共用硬件
|
本机数字量输出
|
8
|
继电器输出
|
本机模拟量输入
|
8
|
0-20mA或0-5V输入
|
本机模拟量输出
|
2
|
0-20mA或0-10V输出
|
本机高速脉冲计数
|
2单/1两相
|
100KHz脉冲计数，2路单相或1路两相
|
I/O状态指示灯
|
44个
|
部分未用
|
输入映象区
|
256字节
|
数字量512/模拟量192字节
|
输出映象区
|
256字节
|
数字量512/模拟量192字节
|
