HMI简单说就是人机界面， 是人（操作员）与过程（机器/设备）之间的接口。 在工艺过程日趋复杂、系统性能要求不断提高的情况下，如何获得现场操作的透明性，对操作员来说至关重要，而人机界面（HMI）恰恰提供了这种透明性。


1．ARBOR HMI产品介绍：
ARBOR 新推出的T1261/1261M 是一款采用Intel Atom™ N270 CPU的超薄无风扇触摸平板电脑，其主要特点如下：
· 板载 Intel Atom™ N270 1.6GHz x 86 CPU
· 12.1" 800 x 600 SVGA 彩色 TFT LCD 显示
· 无风扇系统设计
· 超薄和紧凑机构设计
· 前面板带 4 个可编程薄膜功能键 （T1261M）
· S.D.R.（内存备份用于数据恢复）
· 内置免费 OPC 驱动 （WinCE版本）
· 隔离串口 （RS-232/422/485）/CAN-BUS
· 前面板 NEMA4/IP65


2. ARBOR HMI在轮胎硫化机系统中承担以下任务：
· 过程显示在HMI设备上，HMI设备上的画面可根据过程变化动态更新。
· 操作员可以通过GUI （图形用户界面）来控制过程， 例如操作员可以预置控件的参考数值或者启动电机。
· 过程的临界状态会自动触发报警，例如当超出设定值时会在HMI界面弹出报警信息。
· HMI系统可以记录报警和过程值，该功能可以记录过程值序列，并检索以前的生产数据信息。
· HMI系统可以输出报警和过程值报表，例如可以在某一轮班结束时打印输出生产数据。
· HMI系统可以将过程和设备的参数存储在配方中，例如可以一次性将这些参数从HMI设备下载到下位机，以便改变产品规格时进行生产。


3. 系统实现原理及框图
· 系统原理
HMI作为上位机：现场数据通过传感器采集经PLC处理后送入HMI，HMI再对数据进行分析、存盘、综合处理、打印、报警、图形显示、人机对话，并可通过数据传送对PLC进行控制。
HMI与PLC的通信：HMI多以组态同PLC进行通信，两者间通过串口连接实现通信。

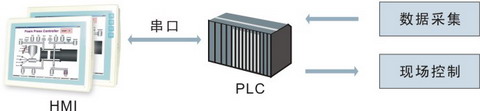

· 系统框图

ARBOR HMI已成功应用在某厂的轮胎硫化机系统上，从实际运行情况看，状态良好。此外，ARBOR HMI还有诸如屏幕强光下可视、系统快速启动、断电系统智能恢复、I/O接口隔离以及可通过PC/104扩展等优点，使之应用更方便，功能更强大，是您在多种工业自动化应用中的首选设备。
