所制作的频率计电气指标如下：

　　(1)显示的位数：8位数LED

　　(2)频率测试范围：10Hz"10MHz，利用预置分频器(Prescaler)做1/100分频，可达150MHz

　　(3)基准时间稳定度：由於使用TCXO单元(温度补偿型晶体振荡电路)，温度特性±3PPm/-20"60℃aging rate±1ppm/年。

　　以上指标参数达到甚至超过了一般厂商所生产的频率计指标参数。

频率计方块图

　　(主要电路为输入用放大器，Prescaler，显示器。除此之外，王要的控制电路，计数电路，显示电路等，都已经包括在频率计用LSI的内部。)

　　频率计的构成

准备制作的频率计电路原理图

　　▲计数用(计频用)IC;

　　此制作使用ICM7216B(Intersil)公司。此一IC的内部含有8位数BCD计数器，BCD to 7 字节解码器segment decoder，控制电路等。再追加周边的宽频带放大器，LED躯动器等，便可以完成频率计。

　　▲基准时间信号产生电路

　　TCXO单元主要参数指标，可以看出它具备了相当优异的频率稳定性能。TCXO的振荡频率为12.8MHz，利用分频用IC 74HC4060，做1/128分频，然后将基准频率100kHz供给频率计用LSI。

　　温度补偿型晶体振荡器TCXO TCO·703A的特性(由於内藏有温度补偿电路，频率稳定度良好。振荡频率为12.8MHz，再利用分频用IC74HC4060做1/128分频，成为100kHz)

　　TCXO TCO-703A性能指标参数

　　输出频率 10MHz 12.8MHz或14.5MHz

　　电源电压 5V±5%

　　工作耗电 ≤5mA

　　输出电平 1VP-P

　　负载 20KΩ//5pF

　　频率稳定度 温度特征 ±3ppm/-20"60℃

　　电源变动特征 ±0.3ppm/5V±5%

　　长期特征 ±1ppm/(年)

　　频率可调范围 大于(内含修整电容)

　　同系列产品可供频率选择 10MHz"24MHz

　　▲前置分频器电路

　　由於ICM 7216B的频率上限为10MHz，利用前置分频器，可以提高频率的应用上限。图41所示的为前置分频器电路图，前置分频器为做1/100分频。

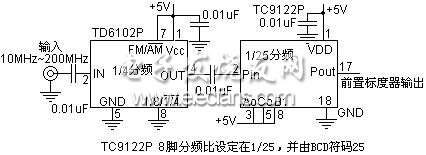

1/100分频的前置分频电路

　　(计频器IC最大输入频率仅为10MHz，因此，利用预置分频器做1/100分频，可以扩大测试的频率范围。)

　　频率计的制作与调整

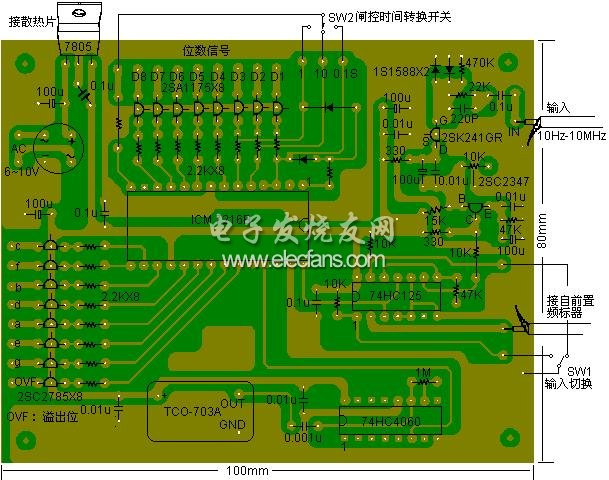

频率计的零件配置与 印刷电路基板图样

　　在印刷电路基板上，包含有整流电路与稳压电路。

　　数值显示用的LED使用八段共阴极型(Common Cathode) LED，尺寸大点可以得到良好的观察效果。当然如果无法得到此种规格的LED，也可以视所能取得LED规格，对印刷电路基板作必要的修改。

　　基板完成后，利用宽频带放大器的VR 10k，将2SC2347的集电极电压调整为2.5V。其它没什么需要调整的地方，找个漂亮的外壳把整个电路装上，整个频率器的制作便算完成了。
