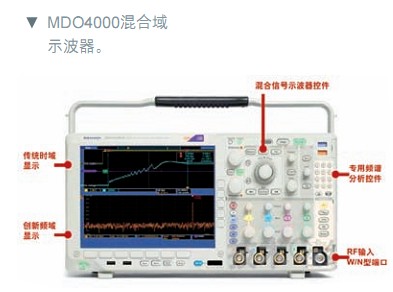

日前，泰克(Tektronix)公司推出经多年研发的新的MDO4000混合域示波器(MDO)，成功地攻克了将时域和频域整合在一台仪器上的难题。泰克称，混合域示波器MDO4000是泰克近20多年来推出的一款最具有影响力和突破性的产品，在此款产品中，泰克提出了26项专利申请，创造出业内多个第一，因此，在目前的示波器市场，新的MDO4000混合域示波器没有竞争对手。
随着无线技术的应用日益普遍，在RF设计调试中，工程师需要将频域中的事件与引起这些事件的时域现象关联起来。但目前还有超过60%的示波器用户还在使用频谱分析仪来解决拥有无线功能嵌入式系统的设计问题。射频(RF)信号工程师普遍反映，“现代无线系统问题调试的复杂性和缺少相关设备使我们不得不花许多时间致力于测试设置而非设计问题本身”。泰克推出业界首款混合域示波器MDO4000，在一台仪器中同时提供了示波器和频谱分析仪功能，有助于工程师捕获时间相关的模拟、数字和射频信号，从而获得完整的系统级观测，帮助他们快速解决复杂的设计问题。
混合域示波器优势
泰克公司示波器业务总经理Roy Siegel表示，在实际应用中，时域和频域是相冲突的，要将二者整合在一起是非常不容易的。这种时域和频域间的整合，目前其他厂商还无法实现。MDO4000是第一个突破了时域和频域间的障碍，从根本上改变了RF设计调试。让工程师能够用一台仪器替代示波器和频谱分析仪。这使他们能够继续使用其熟悉的示波器来观察频域，而无需寻找和重新学习频谱分析仪。
Roy Siegel介绍说，MDO4000远远超越了传统频谱分析仪的功能，有多达21条通道，允许用户捕获4个模拟、16个数字和1个RF通道上的时间相关模拟、数字和RF信号。RF输入频率范围最高达6GHz并在所有中心频率提供≥1GHz的捕获带宽，最高达3GHz，比典型频谱分析仪高100倍。用户甚至能够在同一显示屏上一次看到多达4个解码的串行/并行总线。由于实现了时间相关的多域显示，工程师现在能够进行准确的定时测量，以了解其设计中的时域命令/控制事件间的延迟和时延在频域上引起的变化。例如，观察VCO/PLL启动过程或者测量跳频RF信号的跃迁特征现在都变得再简单不过。另外，由于MDO4000能够提供时域和频域时间相关的完整系统级观测，所以寻找间歇性EMI噪声和元器件状态带来的EMI噪声变得前所未有的容易，而这是目前其他测试设备无能为力的。
MDO4000的硬件架构是在此前MSO4000B示波器的基础上进行设计，保持了原示波器本身的功能。内置的频谱分析仪有N型接口、下变频电路、前置放大器及RF步进衰减器，“不过不是传统示波器里FFT的功能，而是一个独立的射频通道，具有时间相关的采集系统可在时域和频域同时实现最佳观测。
内置频谱分析仪的优势包括：自动标记功能可以快速测量射频的中心频率及失真信号，最多测量11个；手动标记功能可测量非峰值范围；频谱图可以显示缓慢变化的RF现象；RF探测进行RF输入端信号浏览；分析工具有正常、最大保持、最小保持和平均迹线，正负峰值、样本值和平均值检测，通道功率、ACPR和OBW测量。
MDO4000允许工程师观察信号在一次长采集中的任意时刻的RF频谱，以了解该频谱随时间或元器件状态产生的变化。通过将独特和正在申请专利的Spectrum Time技术全面应用于时域采集，工程师能够观察其采集中任意时刻的RF频谱，同时观察其模拟、数字/解码的总线在同一时刻的情况。同样，RF时域迹线被用来显示RF输入信号的振幅、频率或相位随时间的变化。这令特征化调频、建立时间和其他系统元器件和活动相关的RF事件时间变得更加容易。RF时域迹线与模拟、数字和串行/并行总线解码波形在同一窗口中显示，能即时观察器件的工作状况。
解决当前设计三大问题
一是支持无线功能设计的系统级调试，可对频率低于6GHz的通用无线模块(WLAN、蓝牙、Zigbee等)的集成进行调试。对通用的本土调幅、调频或调相无线通信进行调试。具有双频带收发器的宽频带分析。例如，在一次采集中同时捕获900MHz的Zigbee信号和 2.4GHz的蓝牙信号。
二是针对混合域设计的定时分析，能观察VCO/PLL启动过程频谱随时间的变化，轻松测量RF信号开启或关断时的稳定时间，来确定从控制逻辑信号或串行总线命令到产生相关RF变化的时延。
三是跟踪噪声或干扰的来源，能够分析辐射或耦合发射的根本原因，测量开关模式电源对系统其余部分的影响 ，时域相关信号有助于对可疑噪声源的根本原因进行分析。
据了解，MDO4000除集示波器和频谱分析仪功能之外，还将逻辑分析仪、协议分析仪等多种仪器功能集于一台示波器中。Roy Siegel表示，如同混合信号示波器(MSO) 是嵌入式设计测试的标准工具一样，泰克期待混合域示波器成为日益增加的带有RF功能设计的新标准。(丛秋波)
