浅谈交流伺服系统脉冲接口抗干扰能力的几种典型接口方法
摘要：本文主要阐述一种伺服控制技术采用高速光耦的控制系统。主要性能有抗干扰强，可靠性好。
Abstract：
Key words :
本文主要阐述一种伺服控制技术采用高速光耦的控制系统。主要性能有抗干扰强，可靠性好。以下是各个部件的链接方式：

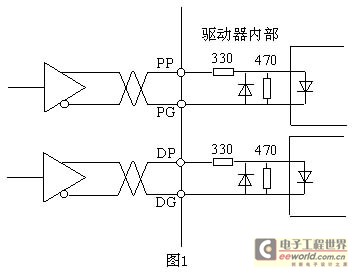

（1）采用差分信号输进方式
该方式具有最好的抗干扰能力，适合于较高工作频率。
图3

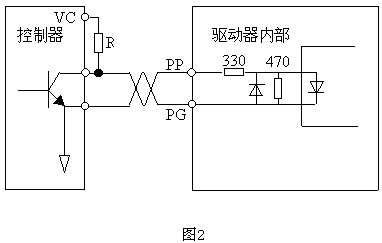

（2）控制器为集电极开路输出形式时的推荐接法

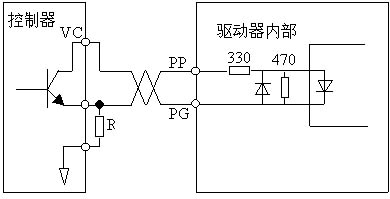

（3）控制器为射极跟随输出形式时的推荐接法
图3
注： 当VC＝24V时，R＝1.2K～1.8K。当VC＝12V时，R＝510。
