移动数字电视标准综述

　　目前全球主要存在4种移动数字电视的标准：欧洲的DVB-H、韩国厂商为主的S/T-DMB、日本NHK领导的ISDB-T、Qualcomm主推的MediaFLO。我国正在自主研发地面数字电视标准——DMB-TH，该标准主要针对传统地面数字电视市场，并且理论上涵盖了对移动数字电视的支持。与T-DMB相比，DVB-H在技术上具有一定的优势，较宽的频谱使得DVB-H在频域上比较平坦，从而具有更好的频率一致性;DVB-H所采用的QPSK的调制方式相对于T-DMB的D-QPSK而言，具有3dB的冗余;DVB-H的前向纠错技术(MPE-FEC)可以带来5~6dB的增益;时间分片技术也使DVB-H具有更加低的功耗(DVB-H终端的平均典型功耗一般小于80mW，而T-DMB一般为200mW以上)。但由于T-DMB开发较早，并有韩国的知名厂商的支持，在终端设备、整体方案和商业模式上都比DVB-H成熟，在目前我国移动数字电视市场中占据着主导地位。国内的许多手机设计厂商，都在进行着T-DMB手机电视的研发，预计在2007年初就可以看到产品。

　　移动数字电视终端

　　从应用模式来看，移动数字电视终端可以分为3类：笔记本上的应用，重点是DVB-T;手机上的应用，重点是DVB-H、T-DMB;专用设备(如PMP)的应用，重点也是DVB-H、T-DMB。通常来说，移动数字电视终端包含了4个关键部件，天线、调谐器(Tuner)、解调器(De-modulator)和应用处理器。图1 显示了一个典型的移动电视终端的架构。

图1移动电话和PMP上的DVB-H接收终端

　　红色边框中的部分可以被设计成诸如SDIO卡等分离是模块，基于IntelPXA270的移动数字手机电视的实现。

PXA27x overview

　　PXA270处理器是一款集成的片上微处理器，广泛的应用于高性能、低功耗、便携、手持设备中。由于采用了on-the-fly电压调整技术，频率调整技术以及成熟的电源管理技术，使得英特尔XScale芯片能够提供业界领先的高性能低功耗(MIPs/mW)性能。PXA27X处理器采用ARM架构，V5TE指令系统，遵从ARM编程模式，同时，PXA27X处理器还为诸如音频和视频处理提供无线MMX集成指令集，从而在一定功耗范围内，大大提高了产品的性能。

图2 PXA270 芯片框架

　　英特尔提供的无线MMX技术可以避免使用额外的处理器或者加速芯片，从而大大延长了电池使用寿命。无线MMX技术包括了一套先进的多媒体指令集，能够让客户在运行丰富的应用程序的同时大大减少功耗，从而把台式电脑的性能带给了PXA27X的处理器。英特尔无线MMX技术最初源于奔腾处理器家族，很多软件开发者已经熟练掌握并使用这些指令，从而能够迅速开发基于英特尔蜂窝电话和掌上电脑上的2D、3D游戏，MPEG4流媒体、无线编解码技术、数字电视接收和语音识别的应用程序。

　　英特尔无线SpeedStep技术是首次被应用于PXA27X处理家族中。该技术提供了基于处理器需求从而动态调整功耗和性能的特性。这个新的特性可以在确保为复杂应用程序提供必要的性能的前提条件下，自由的改变电压和频率，从而显著的降低无线手持设备的功耗，增加待机时间以及通话时间。

　　Xsclae Mobile DTV system

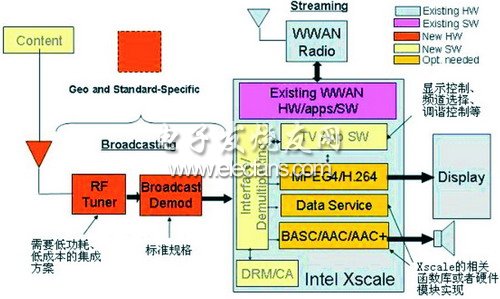

图3 基于Xscale的移动数字电视框图

结语

　　基于Xscale的移动数字电视应用就像GPS应用一样是一个行将爆发的热点应用，并且它们也非常可能进行有机的结合，连同PMP、手机功能一起组合形成一些多功能的便携式产品，亿道电子长期以来一直致力于这类便携式产品的开发生产，更具体的情况请进一步参考由亿道电子技术有限公司推出的Liod-DTV等参考设计方案。
