CAN总线在变电站高压开关柜在线检测系统中的应用

摘要：引言高压开关柜在电力系统中担负控制和保护的双重作用，随着电网日益扩大和供电可靠性日益提高，以及变电站...

关键词： 接口IC CAN总线变电站高压开关柜在线检测

Abstract：

Key words :

关键字：CAN总线 变电站 高压开关柜 在线检测

引言

高压开关柜在电力系统中担负控制和保护的双重作用，随着电网日益扩大和供电可靠性日益提高，以及变电站无人值班管理模式的普及推广,高压开关柜的安全运行越来越重要,因此迫切需要高压开关柜具有高可靠性,并能即时监视开关柜的运行状态,以便采取预防措施防止事故发生。由于电子信息技术的进步,现场总线技术已经在高压开关柜功能智能化系统中得到了广泛应用，使高压开关柜的在线检测系统形成了一个分布式的监测系统,并使整个系统较传统的集中监测系统性能增强,功能更为完善。

1.CAN总线技术及其特点

在传统的变电站监测系统中,一般采用BITBUS总线和RS-485总线,但在实际应用中都有以下缺陷：

①BITBUS总线和RS-485总线上只能有一个主节点,无法构成多主系统,一旦主节点出现故障，系统就不能正常运行，导致整个系统的可靠性较差；
②BITBUS总线和RS-485总线的抗干扰能力较差，不适应在高电磁环境下运行，而且起错误处理能力也很差；

③数据通信方式是命令响应式,下端节点只有在在收到主节点的命令以后,才能响应,从而造成数据不能及时上传,导致整个系统实时性较差，不适用于开关柜在线检测这种要求实时性很高的系统中。

为了解决BITBUS总线和RS-485总线在应用中的一系列问题，本文采用了目前在工业测控系统中常用的控制器局域网络CAN(Controller Area Network)。CAN总线采用差分驱动,可适用于高噪声干扰的环境且具有较强的纠错能力,目前已形成国际标准ISO11898规范，并以其价格低廉，可靠性高，结构灵活的特性已被公认为最有前途的现场总线之一。
CAN采用了OSI/ISO模型全部七层中的两层，即物理层和数据链路层,用户可以以这两为基础，根据实际需要来开发相应的应用层通信协议。CAN主要特点有：
①可以多主方式工作,网络上任意节点均可以在任意时刻主动地向总线上其它节点发送信息,因而可以构成多主机系统;

②当CAN节点严重错误时,具有自动关闭输出的功能,切断该节点与总线的联系,使总线上的其他节点及通信不受影响,故具有较强的抗干扰能力。

③采用非破坏性总线仲裁技术,当两个节点同时向总线上发送信息时,优先级低的节点主动停止数据发送,而优先级高的节点可不受影响地继续传输数据,节省了总线冲突仲裁时间，避免了总线冲突；

④总线上的节点信息可以分成不同的优先级,以满足不同的实时要求；

⑤ 可以点对点、一点对多点及全局广播几种方式发送接收数据；

⑥ CAN的通信距离最远可达10km/5kbps,通信速率最高可达1Mbps/40m,CAN上的节点数实际可达110个;

⑦CAN采用短帧结构，每帧信息含有8个字节，并有CRC校验等检错措施,传输时间短，保证了数据出错率低;

⑧ 通信介质采用双绞线、同轴电缆或光纤,选择灵活。

总之,采用CAN总线实时性强、可靠性高，用户接口简单，非常适合用于变电所中构成高压开关柜故障在线检测系统。

2.系统总体设计方案

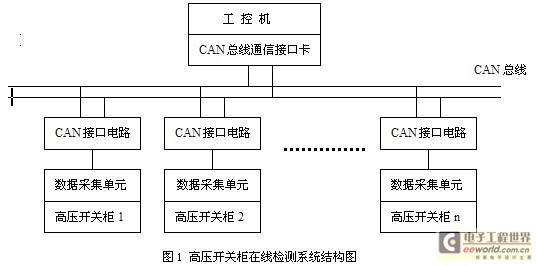

高压开关柜在线检测系统结构如图1所示

整个系统通过CAN总线将各采集单元模块和监控计算机单元连成分布式结构的现场控制网络，网络中计算机和各个检测单元模块分别有自己的ID标志，且保证各自的ID不能重复。由数据采集单元模块采集开关柜的各种信号参数，通过CAN总线送至系统监控机单元，建立起全变电站高压开关柜的数据库，计算机对整个CAN总线系统进行监视管理，具有系统参数（如传输速率、节点地址等）设置、数据发送、数据接受、本机状态查询、节点状态查询、中断状态查询等功能。系统监控机单元采用工业控制机配CAN总线通信接口卡组成，它接收数据采集单元模块发来的数据,经计算机进行相应的计算处理得出高压开关柜的各个参数的值,根据各种参数及其波形等相关性质,从而具体分析得出高压开关柜的工作状态。CAN总线通信接口卡使工控机能方便地连接到CAN总线上，它由CAN接口电路及其与计算机串口的连接电路组成，确保数据能准确地在CAN总线和计算机之间流通。

3.硬件电路设计

由于计算机串口是标准的RS-232接口，发出的数据信号是以字节为单位进行传送，而CAN总线信号是以帧为单位进行传送的，因此我们要想在计算机串口与CAN总线之间进行数据传送，就必须有CAN总线通信接口卡，此卡的作用就是把计算机串口发出的信号和CAN总线发出的信号进行格式转换，使每一方都能识别对方发送来的信号，实现数据流通。

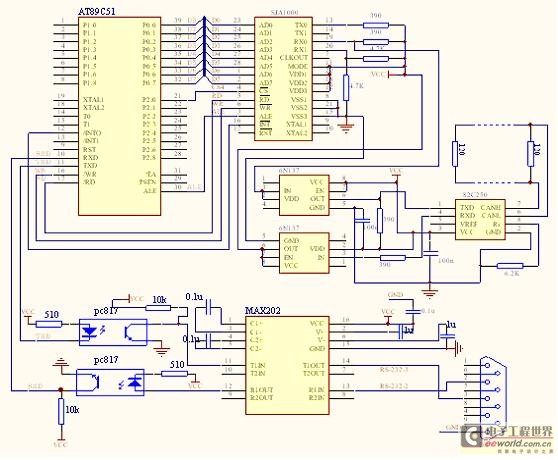

本文CAN总线通信接口卡硬件电路设计如图2所示，图中省略了振荡电路和复位电路。

3.1 CAN接口电路

3.1.1CAN控制器的选取

本文选取了SJA1000芯片，它支持CAN2.0B通信协议，它与仅支持CAN2.0A的CAN控制器PCA82C200在硬件上和软件上完全兼容，并在其基础上增加了新功能：标准帧数据结构和扩展帧数据结构，并且这两种帧格式都具有单/双接收过滤器；64字节的接收FIFO；可读写访问的错误计数器和错误限制报警以及只听方式等等。

3.1.2CAN收发器

PCA82C250是PHILIPS公司的CAN控制器和物理总线间的接口，可提供对总线的差动发送和接收能力。它有三种不同的工作方式：高速、备用和斜率控制。一般采用斜率控制方式。硬件电路中使用PCA82C250是为了增大通信距离，提高系统的瞬间抗干扰能力，保护总线等作用。

图2CAN总线通信接口卡硬件电路图

3.1.3光电隔离

为了进一步提高系统的抗干扰能力，在控制器SJA1000和收发器PCA82C250之间增加了由高速隔离器件6N137构成的隔离电路。

3.1.4单片机的选取

本装置选用AT89C51作为处理器，AT89C51是ATMEL公司8位单片机，与MCS51完全兼容，内部集成有4Kbps的闪速E²PROM,工作频率最高可达20MHZ.

3.1.5电平转换芯片的选取

CAN接口电路中，AT89C51芯片使用的是TTL电平，而从计算机串口输出的是RS-232电平，因此要想计算机串口与单片机连接，必须进行电平转换。MAXIM公司生产的MAX202芯片是在缺少±12V电源的情况下进行RS-232/TTL双向电平转换芯片，它的供电电源是单＋5V，电平转换的速度的最大值不小于120kbps. 为了使计算机的电源与CAN接口电路的电源互相不受干扰，我们还在MAX202与AT89C51之间采用光电耦合器，以达到电源隔离的目的。

3.1.6数据采集单元电路

采集单元电路一般由微处理器外加显示键盘电路、模拟量输入电路、开关量输入输出电路、CAN总线通讯接口电路、实时时钟电路等组成。具体电路在此不详细介绍了。

4.软件设计

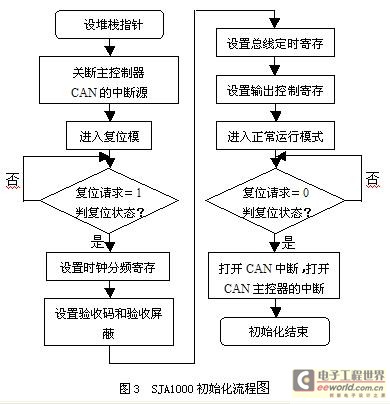

本系统采用C语言开发软件。CAN总线各节点与AT89C51要有效，实时地完成数据通信，软件的设计是关键，也是难点。它主要包括计算机串口通信程序、AT89C51通信程序、CAN节点初始化程序、CAN数据发送、接收程序以及CAN总线出错处理程序等等。CAN控制器SJA1000的内部寄存器作为AT89C51芯片的片外寄存器，AT89C51和SJA1000之间进行状态、控制和数据的交换都是通过SJA1000在复位模式或工作模式下对这些寄存器的读写来完成的。在初始化CAN内部寄存器时，注意使得各节点的位速率必须一致，而且接、发双方必须同步。数据的接收主要有两种方式：中断和查询接收方式。为提高通信的实时性，文中采用中断接收方式，而且这样也可保证接收缓存器不会出现数据溢出现象。下面给出SJA1OOO工作在Basic CAN模式下的初始化流程图、数据接收的源程序。

/*CAN接收中断子程序*/

Void canreceive(void) interrupt 0 {

Unsighed char xdata*datap;

Unsighed char xdata i, temp[15];

if ((can_sr&0x01)==0x01) {/*判断SJA1000接收缓冲器是否有效*/

p=&canrxbuff;/*canrxbuff为接收缓冲器首地址*/

for(i=0;i<0;i++) {

temp[i] =*(p+j);/*将接收缓冲器的数据赋给temp数组*/

}

can_cmr=0x04;/*释放接收缓冲区*/

i=can_ir;/*对CAN中断复位*/

}
