VxWorks操作系统下实现ComPactPCI总线驱动
国外电子元器件
季宇
摘要:VxWorks操作系统下实现ComPactPCI总线驱动,1引言VxWorks是美国WindRiver公司专门为嵌入式处理器设计的一种模块化、高性能的实时多任务操作系统。这里提出一种VxWorks操作系统下CompactPCI总线驱动程序的设计及实现。该设计使用德国KontronDT-64,采用D
Abstract:
Key words :

1 引言

VxWorks是美国Wind River公司专门为嵌入式处理器设计的一种模块化、高性能的实时多任务操作系统。这里提出一种VxWorks操作系统下CompactPCI总线驱动程序的设计及实现。该设计使用德国Kontron DT-64,采用Dual PentiLim 3 CPU,工作频率高达866 MHz,具有128 KB一级高速缓存和128 KB二级高速缓存。

  2 BSP与VxWorks的关系

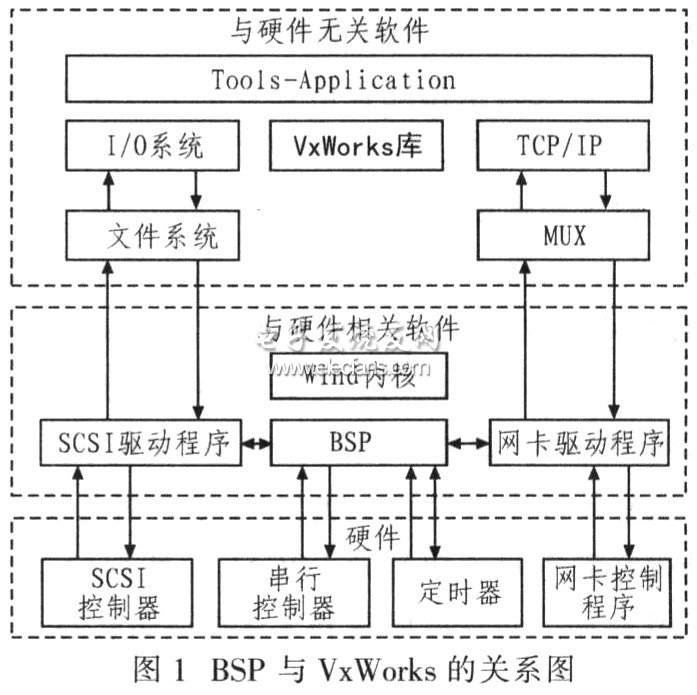

  板级支持包BSP(board support packet)通常是针对具体的硬件平台,是用户所编写的启动代码和部分设备驱动程序的集合。在VxWorks操作系统中,BSP是介于底层硬件环境和VxWorks之间的一个软件接口,它的主要功能是系统加电后初始化目标机硬件、初始化操作系统及提供部分硬件的驱动程序。BSP与VxWorks之间的关系如图1所示。从图1发现,BSP不是一个设备驱动程序。它只能运行于指定设备的硬件环境中,对其进行控制和初始化。这里主要阐述在PCM发送,接收模块的设计过程中,如何利用DT-64 BSP来实现PCI总线的驱动程序。

BSP与VxWorks之间的关系图

  3 总线及接口技术

  由于CompactPCI规范定义基于PCI总线方式的复印加坚固而耐用的PCI版本,并且适用于工业和嵌入式应用,本设计采用此规范。CompactPCI总线是3种技术的集成:通用PCI局部总线(Local Bus)的高性能,安装牢固的欧卡结构,接触可靠的针孔连接器(pin-antl-soeket connector)。

  PCI局部总线是一种地址和数据复用的高性能32,64位总线,它在高度集成的外围控制器件、外围插件板和处理器/存储器之间起连接作用。PCI总线为CPU和板上外设提供了方便的高速通信连接,工作频率为66 MHz或更高。PCI作为一种同步的、独立于处理器的32 bit或64 bit局部总线,在工作频率为33 MHz总线宽度为32 bit最低规格时其峰值吞吐速率可达到132 MB/s,适用于网络适配器、硬盘驱动器、视频卡、图形卡等各类高速外设。连接到PCI总线上的设备分为主控和目标两类,PCI支持多主系统。PCI总线的一个重要特点是存在配置空间,它提供一种配置关联,适合于目前或将来的系统配置机制,实现参数自动配置。系统软件通过读取配置空间中相应参数,即可确定PCI总线上挂接了什么设备以及需要哪些资源,通过对地址空间的重定位分配资源避免竞争,实现PCI设备的即插即用。

  连接到PCI总线的用户功能板卡需要使用PCI总线接口控制器和PCI总线进行交互,在应用系统设计时采用OL5064器件。QL5064是一款32 bit/33 MHz的通用PCI总线控制器,符合PCI规范2.2版,本突发传输速率达到132 MB/s。可作为PCI总线的主控设备控制总线,也可作为目标设备响应总线。Ql5064提供了PCI总线、E2ROM、LOCAL总线3个接口。LOCAL总线支持复用/非复用的32 bit地址/数据,有3种工作模式:M、C和J。在系统实际数据采集时,将LOCAl总线设置为C模式,这是一种目标设备模式。选用NM93CS56L型串行E2PROM作为QL5064的配置器件,该器件通过E2ROM接口和QL5064相连。QL5064的长配置方式要求68个字节的信息,主要包括:设备识别号、供应商代码号、LO-CAL总线3个空间的性质、范围以及基址等,这些配置信息内容一般要预先设计并用编程器事先写入配置器件中。在计算机启动时,系统将根据配置信息分配器件所申请的资源。Q155064作为一种桥接器件,在PCI总线和LOCAL总线之间有3种主要数据传输模式:

  (1)PCI Initiator数据传输模式 主控模式,LOCAL总线主设备通过QL5064访问PCI总线存储空间和I/O空间;

  (2)PCI Target数据传输模式PCI总线主设备通过QL5064访问LOCAL总线存储空问和I/O空间;

  (3)DMA数据传输模式QL5064作为两总线的主设备,从PCI总线存储空间读数据到LOCAL总线存储空间或者从LOCAL总线存储空间读数据到PCI总线存储空间。在系统设计中,使用PCI Target数据传输模式读写控制模块中的寄存器。

   4 设备的配置技术

  VxWorks是专门为实时嵌人式系统设计开发的操作系统软件,提供高效的实时任务调度、中断管理、实时的系统资源分配以及实时的任务间通信。程序员可将主要精力放在应用程序本身,而不用关心对系统资源的管理。

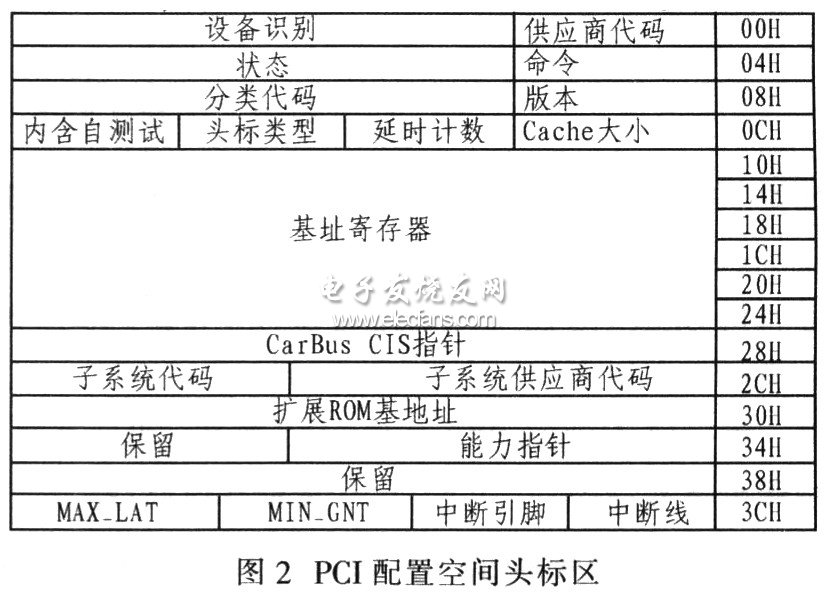

  为阐明在VxWorks操作系统下如何实现CompaetPCI总线设备的驱动,需了解PCI设备的配置寄存器空间。PCI设备有3种物理存储空间:配置寄存器空间、存储器空间和I/O空间。PCI局部总线设备中配置寄存器空间是一容量为256 KB并具有特定记录结构的地址空间,该空间分为头标区和设备有关区两部分,空间头标区的定义如图2所示。

  在配置空间中,只读空间有设备标识、供应商代码、修改版本、分类代码以及头标类型。其中供应商代码用来标识设备供应商;设备标识用来标识某一特殊的设备;修改版本标识设备的版本号;分类代码用来标识设备的种类;而头标类型用来标识头类型以及是否为多功能设备。除供应商代码之外,其他字段的值由供应商分配。

  PCI设备可以在地址空间中重定位是其重要功能之一,使得系统可合理地分配资源,甚至完全相同的两块PCI卡也能够在同一总线内工作而不会产生地址冲突。基地址寄存器的功能是分配PCI设备的系统地址空间,在基地址寄存器中,位0(最低位)均为只读位并且用来标识是存储器空间还是I/O地址空间。如果该位为0,表示映射到存储器空间。映射到I/O空间的基址寄存器宽度总是32 bit,其中位0值为1 (用硬件实现),位1为保留位并且其读出值必须为0,其余各位用来把设备映射到I/O空间。映射到存储器空间的基址寄存器可以是32 bit宽度,也可以是64 bit宽度。其中位0也要用硬件方式使其恒为0。位2和位1两位用来表示映射类型,其余各位用来将设备映射到存储器空间。

  系统配置软件通过向基址寄存器写入全“1”后再读回的方式确定设备要求的地址空间范围,与地址空间无关的位其返回值为0。

  在VxWorks操作系统下实现CompactPCI总线设备的驱动过程主要包括下面步骤:

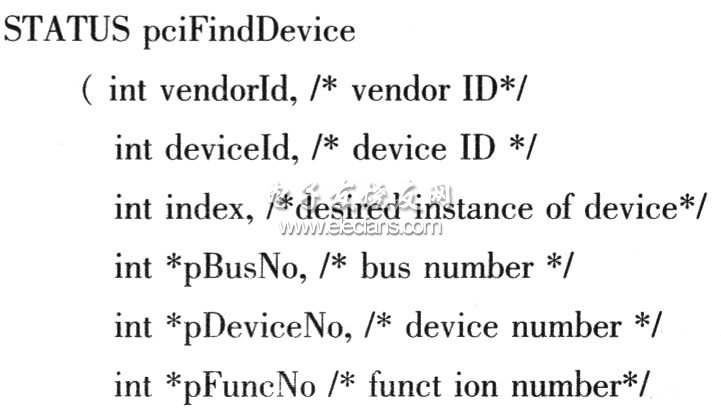

  (1)查找CompaetPCI设备在VxWorks操作系统中通过函数peiFindDeviee()来实现,该函数可根据给定的设备标识和供应商代码找到相应的设备。并返回总线号、设备号以及功能号。函数的定义如下:

  )

  (2)配置CompactPCI设备 通过操作系统提供的API函数访问CompactPCI设备的配置空间,配置CompactPCI设备基址寄存器、中断、ROM基地址寄存器等,可得到Compact-PCI的仔储器空间和I/O地址空间映射、设备的中断号等。在VxWorks操作系统中访问CompactPCI设备配置空间的函数有pciConfigInLong()、pciConfigOutLong()等,它们分别完成对CompactPCI设备配置空间的读写操作。这一系列操作也称为PCI设备枚举。然后,根据CompactPCI设备的配置参数,对不同的设备编写初始化程序、中断服务程序以及对PCI设备存储空间的访问程序。
