1、OP增幅器构成的全波形整流电路patterning

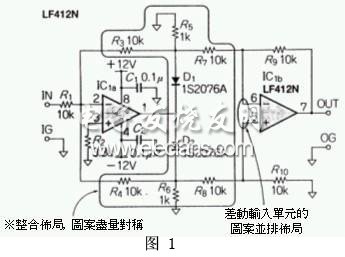

图1的全波形整流电路，经常因正端(plusside)与负端(minus)gain的未整合，导致波形不均衡，所以决定gain值的电阻使用误差为±1%的金属皮膜电阻。本电路可以使IC1b作差动动作，因此能够减缓高频时波形不均衡现象。虽然OP增幅器采用LF412，不过可以根据设计需求，改用与OP增幅器脚架相容的LM358
图1利用OP差动增幅器作全波整流的电路

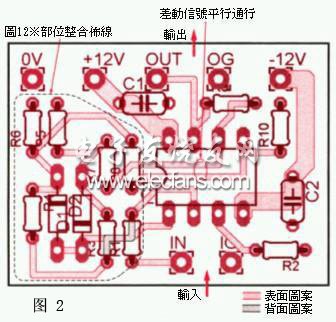

IC1的1、2号脚架至5、6号脚架路径(route)是本电路基板主要设计重点，如图2所示如果导线绕过IC的外侧，路径会变长所以采取IC下方布线设计，正、负电源的图案导线宽度完全相同，信号则沿着箭头方向流动，二极管(diode)等整流电路则整合在基板左侧，电源导线加粗的同时接地采取fullground设计，如此一来双面电路基板就可以满足以上所有的要求。
图2利用OP差动增幅器作全波整流的电路基板图案
2、光学耦合器的基本周边导线
接着介绍封装光学耦合器(photocoupler)的电路基板分离图案设计技巧。光学耦合器主要功能是将board或是设备之间绝缘，主要原因是为了保障各组件保证的绝缘耐压特性，因此电路基板出现所谓的分离图案设计。图3的电路12V的输入单元与5V的输出单元就是采用分离图案设计，它使用四个编号为的PS2801-4光学耦合器。

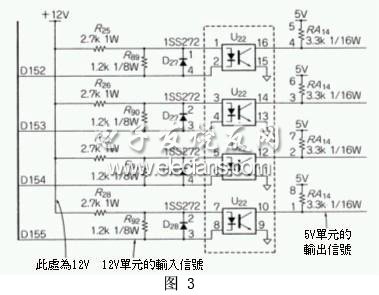

图3使用photocoupler的电压转换电路

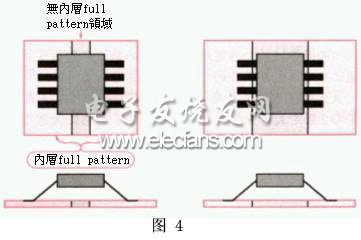

如图4所示为确保1次端(发光侧)与2次端(收光侧)的沿面距离，所以设计上分成表层图案与内层图案，内层图案若是fullpattern时，与一般fullpattern一样需作除料设计。所谓沿面距离是线导体之间的指导，沿着绝缘物通行时最短距离而言，有关耐压与沿面距离，UL、VDE等各国的安全规范都有严谨的规定与说明。
(1)pattern的间隔过窄设计例(b)pattern的间隔适当设计例
图4photocoupler正下方的1次端与2次端图案必需确实分离I/O点数很多而且使用复数个光学耦合器的场合，必需将散热问题一并列入考虑。图5是根据以上需求，兼具散热效果的pattern设计范例，由图可知1次端与2次端的接地共通时，利用fullpattern连接可以提高散热效果;内层有接地时可以在fullpattern设置数个via与内层接地连接。如上所述根据1次端与2次端的电流值与散热要求，最后才能决定电阻的定额与pattern宽度

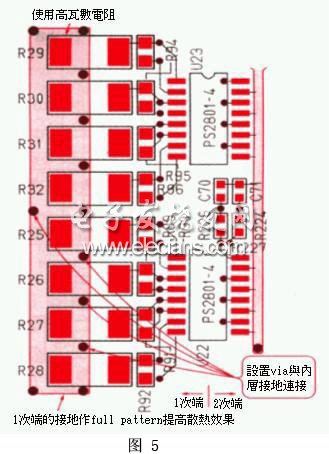

图5兼具散热效果的pattern设计
3、100V以上商用电源线的图案
图6是已经绝缘可输出脉冲的商用交流zerocrosspoint电路。TLP626LED两者未点灯时，光学耦合器的光学晶体管(phototransistor)成为OFF，输出正极性的脉冲。
图6商用交流zerocrosspoint检测电路

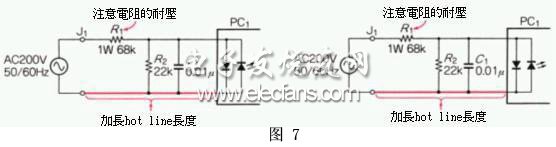

由于商用交流的输入线相当危险，因此设计电路基板图案时必需充分考虑绝缘与安全性。图7所示虽然R1单独一个电阻电气上动作完全相同，不过与商用交流的输入直接连接的图案变长，或是流入电阻的电压变高时，电阻的耐电压特性会出现问题，因此建议读者最好分成数个电阻。图8的输入电压变高时，R1电力损失会以电压的二次方增加，此时必需改佣可以封装更大阻抗的电路基板图案。
图7以R1取代图17的R1-1R1-2
图8加大图17的R1-1R1-2容许电力可支持大电压范围设计图9的电路基板图案，必需考虑下列事项:
①采用fullpattern设计，组件尽量紧凑封装。
②R1等发热组件附近设置低高度R1，同时尽量远离C1。
③R1设置复数个可以封装1W，2W，3W电力阻抗的land。

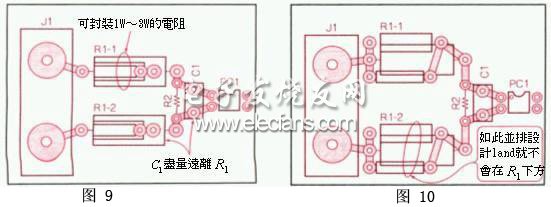

图9电路基板图案最大缺点是封装2W，3W电阻时，会因为实际电阻封装情况，造成未使用的land太接近胴体部位;图10是设计变更后的电路基板图案，如此一来R1封装在任何位置，组件下方不会出现land
图9商用交流zerocrosspoint检测电路基板图案图10设计变更后的基板图案.可发挥24位分辨率的A-Dconverter周边电路基板图案

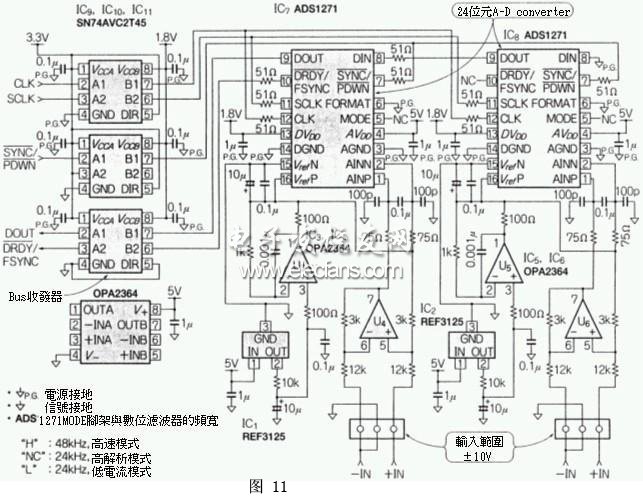

图11是由复数个24位A-Dconverter构成，具备电压测试精度与SN比最佳化，与直流甚至20kHz信号的多频道数据记录前置器(multichanneldatarecorderfrontend)电路图。本电路亦可应用在3频数据记录器，为达成目的因此将成为ADC的转换基准的参考(reference)电源REF3125IC(以下简称为REF)当作ADC与pair使用，虽然如此设计ADC频道之间的gain误差会增大，不过复数ADC使用共通同的REF，图案的设计自由度提高，而且容易获得理想的基板布线设计。
图11复数个24位A-Dconverter构成的多频数据记录器电路

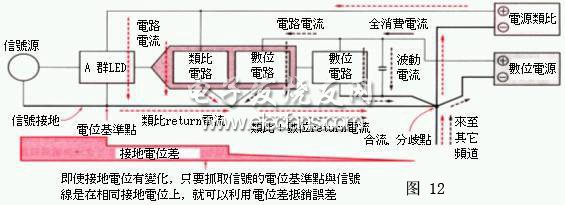

图12是从信号源一直到电源的过程中产生的接地电位差统计一览、上述电路为模拟/数字混载电路，因此接地会有模拟/数字电流流动，如果处理错误的话数字电路的return电流，会混入模拟接地变成噪讯源。
图12接地电流的种类与接地电位差的统计一览
此外各电路的电流是由电源的正极提供，再折返至供给元的负极，因此设计上利用此特性，设置return电流合流点与分歧，点使通行路径明确分隔。初段的模拟电路(前置增幅器)根据本身的电位基准点接受信号电压，信号源与该电位基准点若与接地的同电位时，正确信号电压会传递至前置增幅器。图12是表示电流的合流与分歧电位差。此外ADC包含模拟/数字两种电路两者的接地之间电位若有动态变化的话，模拟单元会出现耦合(coupling)造成SN比恶化现象，所以图13的ADC直接连接在与地电位上完全相同位置。图24是充分反映以上构想的数据记录器电路基板图案，如图所示宽幅的接地图案在ADC与OP增幅器正下方通行，它除了达成低接地阻抗化之外，还兼具对IC芯片的遮蔽(shield)效果，尤其是电路内层或是背面设有可以传输脉冲信号的图案时，通常都可以获得极佳低接地阻抗与遮蔽效果。

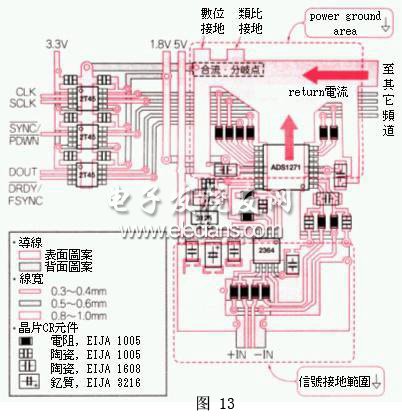

图13充分反映图12的构想的数据记录器电路基板图案

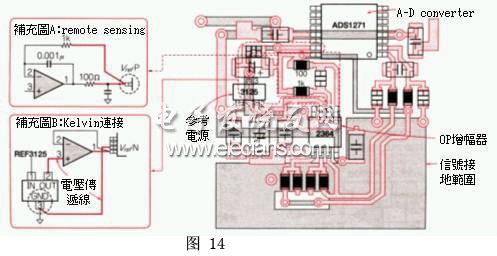

图14是基板背面图案，图中的补充图A又称为remotesensing手法。虽然OP增幅器的输出部设置利用电容负载防止波动的电阻，不过只要插入包含该电阻与VrefP电位的复归loop，就能够正确将参考电压传至VrefP。补充图B则称为Kelvin连接手法，由于OPA2346的第2与第3脚架之间会产生参考(reference)基准电压，因此直接在VrefP至VrefN之间铺设电压传输线，如此就可以防止return电流波动产生电压误差
图14可以提供A-Dconverter良好参考电压的电路基板
