随着红外探测技术的发展及其在军事、工业等领域的广泛使用，红外图像处理算法获得了广泛研究。在实际嵌入式红外图像处理系统中，为了方便硬件调试和观察图像处理的效果，需要在系统中加入图像显示模块。通常视频数据流需要处理的数据量大，实时性要求高，所以需要高速大容量的存储器作为图像数据的缓存。用于图像数据缓存的存储器有3种：①同步动态随机存取存储器SDRAM(Synchronous Dynamic RAM)，其容量大、速度快、体积小、价格低，但SDRAM的控制逻辑比较复杂，对时序要求也十分严格，需要设计专门的SDRAM控制器以完成与SDRAM芯片的接口；②双口RAM，它可以同时对数据进行读写，时序简单，操作非常方便，但是容量相对较小，而且价格高；③静态随机存取存储器SRAM(Static RAM)，它不仅容量大、速度快、体积小、价格低，而且时序控制简单，但是数据不能同时读写，工程中多采用2片SRAM做乒乓操作来简化读写控制。针对实际工程中的体积小、成本低、开发周期短等要求，本文提出一种基于单片SRAM和FPGA的图像处理及显示方案，并在实际工程中得到了应用。
本文的初始设计是面向帧频为50帧/s、16 bit灰度、图像为320×256像素的红外图像输出显示，但其设计方案可以应用于不同帧频、灰度级及图像大小的图像显示。
1 系统硬件结构和工作原理

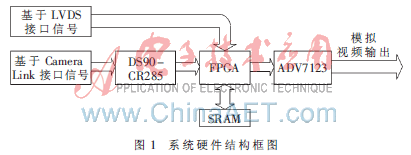

系统硬件结构图如图1所示。本系统中，高速串行LVDS视频信号经Camera Link接收芯片DS90CR285接收转化为并行TTL电平后送给FPGA，同时，其他系统的高速串行LVDS格式数据也可以直接送至FPGA。这些视频数据经FPGA进行直方图统计，并存储在SRAM中。然后，FPGA在存储间隙读出SRAM内的有效像素数据，并采用直方图统计的参数对图像灰度拉伸，然后送至视频转换芯片ADV7123进行D/A转换显示。
2 各功能模块设计
2.1 Camera Link接口

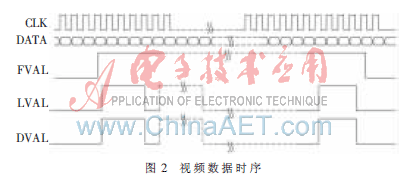

本方案选用DS90CR285将Camera Link格式的4对串行LVDS图像信号转换成28 bit并行TTL/CMOS的数据。根据Camera Link基本协议，28 bit数据信号中包括3个数据端口：A口(8 bit)、B口(8 bit)、C口(8 bit)，和4个视频控制信号FVAL(帧有效)、DVAL(数据有效)、LVAL(行有效)、SPARE(空，暂时未用)。经过Camera Link芯片转换后的时钟信号是整个相机的同步驱动信号，所有的数据和视频控制信号都和该时钟信号同步。数据转换后送入FPGA的时序如图2。
2.2 FPGA核心功能模块实现

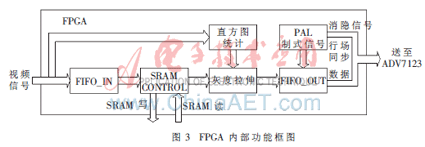

本设计中视频数据的处理都在FPGA内实现，其内部功能框图见图3。
本文主要讨论在FPGA内，利用视频数据的行场扫描间隙对单片SRAM进行读写操作从而完成模拟图像的显示功能。直方图统计功能在另文中描述。
本系统中，视频信号时钟为20 MHz，PAL制式信号数据时钟采用13.5 MHz。为了让SRAM读写时间更加充裕，使用了两个FIFO模块作为数据缓冲：FIFO_IN、FIFO_OUT。FIFO_IN用来做SRAM的输入缓冲器，FIFO_OUT用来做SRAM的输出缓冲器。FIFO可以通过IP核来实现，存储宽度为16 bit，存储深度设置为1.5倍行像素，本系统为1.5×320＝480[1-2]。
2.2.1 FIFO_IN模块

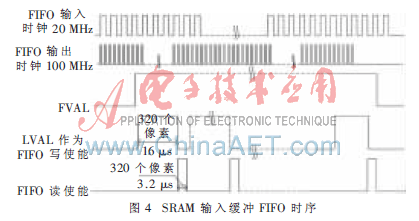

为保证数据读写效率，此模块的读写方式需进行合理规划，具体为每次往FIFO中写一行数据，写完后立刻从FIFO读一行数据并写入SRAM。像素时钟为FIFO的写时钟，行有效信号作为FIFO的写使能，FIFO读时钟为100 MHz，也是SRAM的读写时钟，通过判断行下降沿来生成一个320的计数器，并在计数器有效期间将FIFO读使能置为高。FVAL的上升沿作为FIFO的复位信号。此FIFO的读写时序图见图4。
2.2.2 FIFO_OUT模块
此模块主要是缓冲灰度拉伸后的视频数据用于输出显示。本系统要求输出标准的PAL制式的模拟视频，PAL制式视频场频为50 Hz，帧频为25 Hz。本方案选用专用的图像DA芯片ADV7123， 该芯片是一款高速的RGB D/A转换芯片，内部集成有3路10位精度的D/A转换器，分别用于RGB数字信号的D/A转换，数据吞吐率可达到330 MS/s，适合高分辨彩色视频生成。ADV7123提供有3路数字输入接口(RE9：0]、G[9：0]、B[9：0])以及CRT消隐和同步控制信号(BLANK、SYNC)。标准PAL制式的行场消隐信号和行场同步信号都是标准信号，在FPGA内很容易实现，本文不再论述。实际应用中只需要在需要显示图像的正确行场位置，将图像灰度数据送入G[9：0]通道，即可在lOG端口得到复合视频信号。同时这些正确行场位置标志信号作为FIFO的输出使能，输出时钟为13.5 MHz，输入时钟为100 MHz，输入使能为灰度拉伸模块的输出数据有效信号，输入数据为灰度拉伸模块的输出数据。FVAL的上升沿作为FIFO的复位信号。
2.2.3 SRAM读写控制模块
SRAM作为视频数据的缓冲区，根据上述时序其容量最好能大于2帧数据，同时为了便于以后扩展，本方案中选用SRAM为CY7C1472BV33，容量为4 M×18 bit。由于SRAM属于单向存储器，利用单片SRAM作存储的难点在于如何将读写控制分开。此控制包含2部分：读写使能和读写地址变换。下面分别从读和写来说明这2部分控制的实现。
FIFO_IN的读使能作为SRAM的写使能，写地址在写使能有效期间从SRAM的零地址依次递增，即地址范围为0～81 919(320×256-1)。但由于本系统中视频信号20 ms一帧，PAL制式视频显示一帧需要奇场20 ms、偶场20 ms，共40 ms，所以在偶场显示时还是在读SRAM中0～81 919部分的数据，此时视频信号必须写入SRAM的另外一部分空间，这就要求在奇场和偶场时写地址要进行切换；或者采用在奇场时数据写入SRAM，偶场时不写入，这样刚好做到显示完一帧图像，下一帧图像数据就可以覆盖上一帧图像的数据，这样写地址就一直是从0～81 919，不需要切换。本方案采用后者，其写使能及写地址的FPGA主要代码如下：
//SRAM写使能
always @(posedge SRAM_CLK)
if (!rst_n | (sram_write_counter==319))
ui_sram_write <= 0；
else if(LVAL_fallage)
ui_sram_write <= 1；//SRAM写地址切换
always @(posedge SRAM_CLK)
if (!rst_n | Hsync_odd_riseage)
ui_sram_write_add <= 0；//起始地址
else if (ui_sram_write)
ui_sram_write_add <= ui_sram_write_add + 1；
SRAM的写使能设计要避免与SRAM的读使能冲突。本方案在FIFO_OUT模块上设计了一个可编程空标志位program_empty，当fifo数据不足160个时，program_empty置高，PAL制式视频的行扫描周期为64μs，也就是FIFO_OUT每64 μs被读一次(一次读出320个数)，这样只要在64 μs时间内能够写入320个数就可以保证下次行扫描能够从FIFO_OUT取出数据。由于本系统中SRAM的写使能周期为16.5 μs，因此本方案是将SRAM读状态分2种情况，在FVAL信号有效期间，采用program_empty置高和SRAM的写使能下降沿的“与”操作作为SRAM读触发信号；在FVAL信号无效期间，SRAM无写控制，program_empty信号的上升沿将作为SRAM的读触发信号。然后根据读触发信号生成一个320的计数器，并在计数器有效期间将SRAM的读使能置为高。这样就能保证SRAM的读写不冲突，且数据也不会漏写，控制时序见图5。
PAL制式视频显示分为奇场和偶场，因此在奇场时，SRAM的读地址应该满足：第n行地址范围为320×(n－1)～319+320×(n－1)(n＝1，2……128)；偶场时，RAM的读地址应该满足：第n行地址范围320×n～319+320×n(n＝1，2……128)，其读使能及读地址的FPGA主要代码如下：
//////// sram的读标志位有2种状态:(1)奇场数据有效时////用写sram的下降沿‘与’fifo半行标志位。(2)奇场数据无效时用 fifo半行标志位产生上升沿
always @(posedge SRAM_CLK)
if (!rst_n)
ui_sram_read_flag <= 0；
else begin
if ((FVAL_d | ui_sram_write_5d)& Hsync_odd )
ui_sram_read_flag <= ui_sram_write_fallage &
fifo_sram_adv7123_prom_empty_d；
else
ui_sram_read_flag<=fifo_sram_adv7123_prom_empty_riseage；
end
//// SRAM读地址切换
always @(posedge SRAM_CLK)
if (!rst_n | Hsync_odd_riseage)
ui_sram_read_add <= 0；//奇场起始地址
else if (Hsync_odd_fallage)
ui_sram_read_add <= 320；//偶场起始地址
else if (ui_sram_read_fallage)
ui_sram_read_add <= ui_sram_read_add+320；
else if (ui_sram_read)
ui_sram_read_add <= ui_sram_read_add+1；
最后通过下面的赋值给出了SRAM芯片的读写、片选及地址信号：
assign SRAM_read_write_en=～(ui_sram_write & Hsync_odd)；
//SRAM读写使能
assign SRAM_CE=～(ui_sram_read | ui_sram_write)；
//SSRAM片选
assign SRAM_ADD=(ui_sram_write)?ui_sram_write_add:
ui_sram_read_add；//SSRAM地址
2.2.4 灰度拉伸
将SRAM的读使能和读数据送入灰度拉伸模块作为数据使能和输入数据。本方案中,图像灰度线性拉伸算法表达式为：
式(1)中：Y是拉伸后输出图像灰度值；X是SRAM中读出的数据，为原始图像16 bit二进制数灰度值；Xmin是输入图像数据直方图统计最小灰度值；Xmax是输入图像数据直方图统计最大灰度值。为保证精度，实际应用中将上述公式进行简单变换，可以记为：
Q值在上帧结束前直方图统计模块已经得到，这样拉伸运算只需1次减法和乘法运算，得到积左移14 bit后，截取低10 bit就得到拉伸后的灰度值。需要注意的是，截取前要判定乘法是否溢出，如果溢出，结果置为最大灰度值210。本方案中主要通过调用乘法器IP核来完成乘法运算，不同硬件的乘法器延迟时间不同，所以必须要将输入数据使能信号作相应延迟后，成为输出使能与乘法器输出数据同步[3]。经过灰度拉伸后的图像数据送入FIFO_OUT模块用于图像显示，其中，灰度拉伸模块的输出使能及输出数据作为FIFO_OUT模块的输入使能和输入数据。
该图像处理方案以FPGA 作为核心控制芯片，采用单片SRAM实现了图像预处理、数据缓存、图像存储及显示的功能。随着FPGA 性能的不断提高及其灵活的可编程性，设计者可以进一步在FPGA内部实现各种其他的图像处理算法。这样，直接采用FPGA和单片SRAM的方案不但减小了PCB 尺寸，降低了元件数量及PCB布线的难度，也降低了元件相互连线带来的信号失真，从而增加了可靠性和稳定性。本方案已成功应用在本单位的图像采集和处理产品中。
