利用紫金桥和条形码来完成生成管理
摘要:紫金桥在条形码应用方面有较深的涉及,涵盖条型码的打印、扫描等各个方面,并都有相对成熟的组件和驱动,能够满足各种复杂的现场需求。
Abstract:
Key words :

条形码别名条码,条形码是由美国的NT.Woodland1949年首先提出的是由宽度不同、反射率不同的条和空,按照一定的编码规则(码制)编制成的,用以表达一组数字或字母符号信息的图形标识符。随着计算机应用的不断普及,条形码的应用得到了很大的发展。条形码可以标出商品的生产国、制造厂家、商品名称、生产日期、图书分类号、邮件起止地点、类别、日期等信息,因而在商品流通、图书管理、邮电管理、银行系统等许多领域都得到了广泛的应用。

紫金桥在条形码应用方面有较深的涉及,涵盖条型码的打印、扫描等各个方面,并都有相对成熟的组件和驱动,能够满足各种复杂的现场需求。利用紫金桥组态软件,不但可以准确、高效的打印条形码,而且在获取条码数据时也非常的可靠,能够保证数据的正确性、现场运行的稳定性,是生产管理中不可或缺的手段。

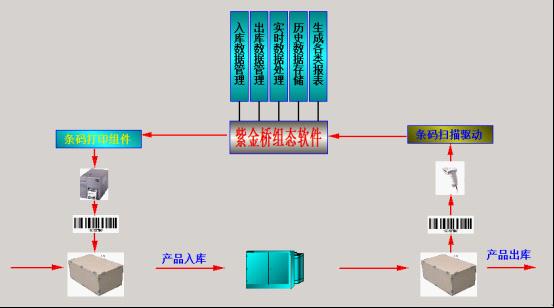

  下图即是紫金桥在条型码方面一个简单的具体应用:


一、条型码打印

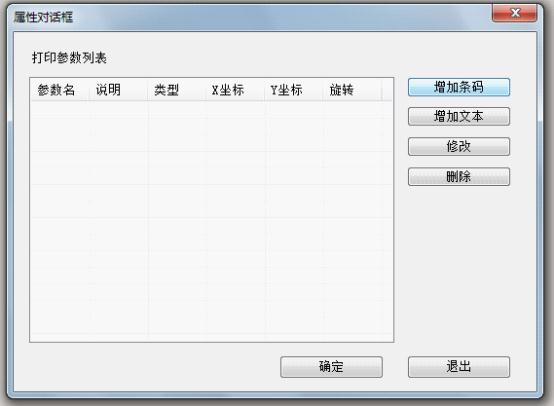

条形码打印部分需要安装紫金桥开发的条码打印组件,在组件安装成功后,进行组件的具体设置,如下图:

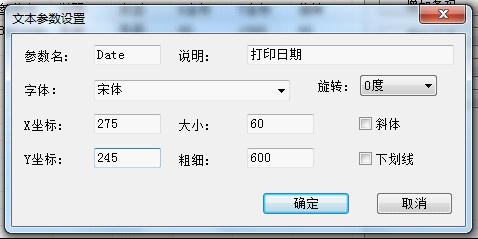

  可以针对现场的具体需要来增加条码和文本,并为文本和条形码设置参数名、坐标、条码类型、字体、高度和是否旋转等参数。另外,如勾选“打印可读文本”,则可保证打印出的条码可以被扫描枪识别扫描。下面两图为条形码和文本的参数设置:


  如我们给条型码打印组件命名为:“Printer”,需要设置打印内容时,可利用该打印组件的函数来实现,如下图:

  下面附一张打印成品图:


二、条码扫描

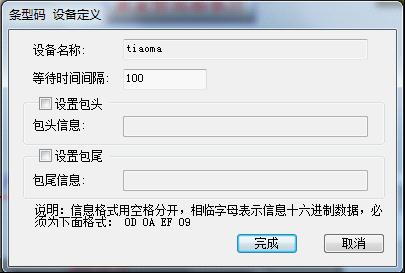

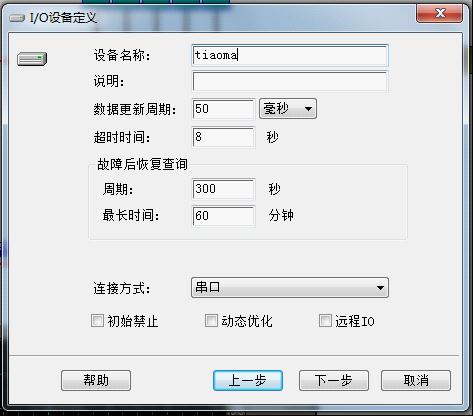

  将扫描枪与电脑连接后,在紫金桥组态画面中,选择并建立对应扫描枪的驱动,如下图:


包头和包尾均可指定。

  驱动建立完成后,可建立两个数据库点并增加外部连接,分别选择“值”和“状态”,如下:

工程运行后,扫描枪每扫描一次,即可把条形码的内容传到值上,状态值则自动加1

以上就是利用紫金桥组态软件和条形码设备来完成产品的管理工作,为产品生产提供安全、稳定、快捷的生产环境,是产品和国际接轨所必需平台。
