TLC5620I与TMS320F2812接口设计与应用
EEworld
摘要:以TMS320F2812与TLC5620I为例,详细讨论两者的串口通信的硬件接口及软件设计,实现数字信号到模拟信号的转换,扩展TMS320TMS320F2812在控制领域的应用范围。在设计过程中,充分利用TMS320F2812的SPI模块,只有少量的数据线和控制线,使电路设计简化,提高了设计可靠性,并在实际应用中效果良好使产品更便宜。
Abstract:
Key words :

关键字:TLC5620ITMS320F2812接口设计

1 引言

  近年来,数字信号处理器的应用越来越广泛,数字信号处理器并非只局限于音视频层面,它广泛的应用于通信与信息系统、信号与信息处理、自动控制、雷达、军事、航空航天、医疗、家用电器等许多领域。以往是采用通用的微处理器来完成大量数字信号处理运算,速度较慢,难以满足实际需要;而同时使用位片式微处理器和快速并联乘法器,曾经是实现数字信号处理的有效途径,但此方法器件较多,逻辑设计和程序设计复杂,耗电较大,价格昂贵。数字信号处理器DSP的出现,很好的解决了上述问题。DSP可以快速的实现对信号的采集、变换、滤波、估值、增强、压缩、识别等处理,以得到符合人们需要的信号形式。

2 TMS320F2812的SPI工作原理

  TMS320F2812数字信号处理器是TI公司最新推出的32位定点DSP(Digital signal o数字信号处理器)控制器,是目前控制领域最先进的处理器之一。其频率高达150MHz,大大提高了控制系统的控制精度和芯片处理能力。TMS320F2812芯片基于C/C++高效32位TMS320C28x DSP内核,并提供浮点数学函数库,从而可以在定点处理器上方便地实现浮点运算。在高精度伺服控制、可变频电源、UPS电源等领域广泛应用,同时是电机等数字化控制产品升级的最佳选择。

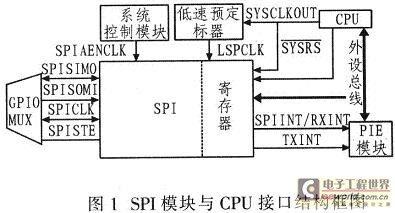

  图1为SPI模块与CPU接口结构框图。

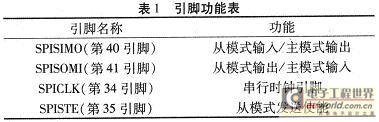

  由图1可知,SPI模块数据传输由40、41、34、35引脚完成,其引脚功能见表1。

  TMS320F2812支持125种不同的波特率和4种不同的时钟模式。根据SPI的工作模式(从动或主控),引脚SPICLK可分别接收一个外部的SPI时钟信号或由片内提供SPI时钟信号。

  在该设计中,SPI工作在主控模式,SPI时钟由片内的SPI产生并由SPICLK引脚输出。TMS320F2812波特率的设置是由系统的低速外设模块时钟频率LSPCLK和SPI主控制器中的SPIBRR寄存器的值决定的,其计算公式如下:

  SPI波特率=LSPCLK/(SPIBRR+1)SPIBRR=3~127

  SPI波特率=LSPCLK/4 SPIBRR="0"、1、2

  引脚SPICLK上的四种不同的时钟模式是由时钟极性位和时钟相位位控制的,其中时钟极性位选择时钟有效沿为上升沿还是下降沿,时钟相位位则设定是否选择时钟的1/2周期延时。四种不同的时钟模式如表2所示。

  3 TLC5620I简介

  TLC5620I是四路8位电压输出数模转换器(DAC),带有缓冲基准输入端(高阻抗),包含上电复位功能以确保可重复启动,用5 V电源工作。每个D/A转换的核心是带有256个抽头的单电阻,分别对应256个可能的代码。每个电阻串的一端连接到GND端,另一端由基准输入缓冲器的输出馈电。通过使用电阻串保持单调性。线性度取决于电阻元件的一致性以及输出缓冲器的性能。由于输入端是经过缓冲的,所以DAC对于基准源总是呈现为高阻抗负载。每一个DAC的输出由可配置增益输出放大缓冲,它可以配置为一倍或两倍增益。

  通过简单的3线串行总线可数字控制TLC5620I,此总线与CMOS兼容且易于与所有常用的微处理器作为控制器器件接口。11位的命令字由8位数据(D0~D7),2个DAC选择位(A0、A1)和1个范围位(RNG)组成。后者允许在一倍或两倍输出范围之间作选择。DAC寄存器是双缓冲的,允许完整的新数值组写入器件,然后DAC输出通过LDAC端的控制同时更新。每个通道输出的电压V0由下式计算:

  V0=REF×(CODE/256)×(1+RNG bit value)

  式中,REF为相应通道基准电压,CODE是从数据位(D7~D0)计算出的十进制数,RNG是范围位串行控制字的0或1。

 4 TLC5620I和TMS320F2812的接口电路

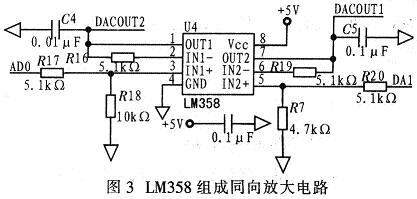

  该设计中,引出4路D/A转换通道电压,均由LM358构成电压跟随器输出,如图3所示。该图为AD0和AD1口由LM358组成的同向放大电路。AD2和AD3的放大电路与之相同。

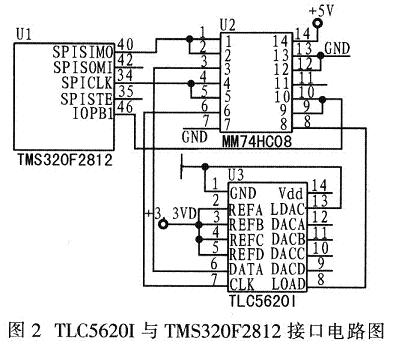

  TMS320F2812在引脚SPISIMO上将数据输出,与之相对应的是TLC5620I的DATA数据接收引脚:TMS320F2812的SPICLK引脚和TLC5620I的CLK引脚相对应,二者共用串行时钟;TMS320F2812的IOPB1模拟控制TLC5620I的LOAD引脚电平,以锁存数据,更新输出电压。当所有的数据传输完毕时,控制LDAD引脚跳至低电平,所选择的D/A通道的输出电压得到更新。由于TLC5620I的控制信号要求的VIH较高,所以需要将DSP输出的SPI-CLK、SPISIMO以及I/O口模拟的CS信号的高电平提高,该设计采用MM74HC08器件来实现。

  5 软件设计

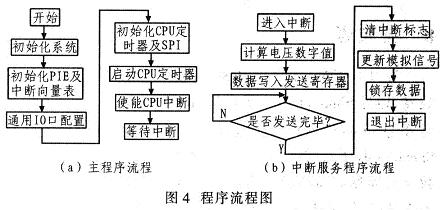

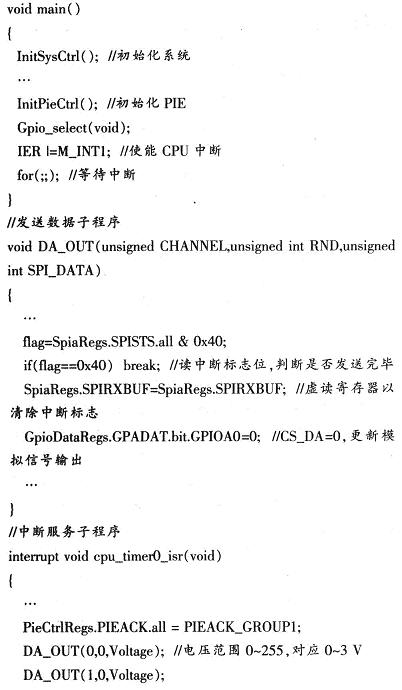

  由于TLC5620I的工作频率是1 MHz,故将DSP的SPI通信频率也设置为1 MHz。程序采用C语言模块化编写,其流程如图4所示,图4a主程序完成系统初始化,中断使能,等待中断等工作;图4b中断服务程序主要完成输出电压的数字量计算和数据发送等工作。在编写程序过程中,要注意TMS320F2812的低速外设预分频和通信频率间的关系。

  利用该实验程序,可以通过示波器在DACOUT0和DA-COUT1接口输出端观测到三角波,利用万能表在DACOUT2接口输出端测得电压为2.475 V,在DACOUT3接口输出端测得电压为1.65 V。

  6 结束语

  以TMS320F2812与TLC5620I为例,详细讨论两者的串口通信的硬件接口及软件设计,实现数字信号到模拟信号的转换,扩展TMS320TMS320F2812在控制领域的应用范围。在设计过程中,充分利用TMS320F2812的SPI模块,只有少量的数据线和控制线,使电路设计简化,提高了设计可靠性,并在实际应用中效果良好使产品更便宜。
