用双滤波器生成扫频正弦/余弦波形
摘要:解调器、定向电路,以及其它电子应用等都常常要用到两个相差为90°的正弦波,即一个正弦波和它的余弦波。工程师们通常采用模拟滤波器产生这个相移。不过,这种方法提供的频率范围有限。使用图1中的电路,就可以在1Hz~25kHz的频率范围内,获得一个扫频的正弦/余弦对。
Abstract:
Key words :

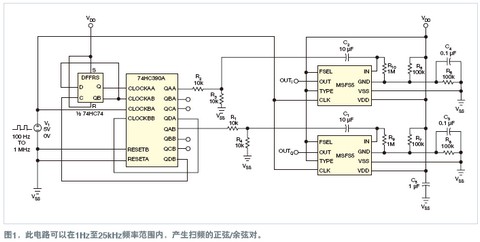

  解调器、定向电路,以及其它电子应用等都常常要用到两个相差为90°的正弦波,即一个正弦波和它的余弦波。工程师们通常采用模拟滤波器产生这个相移。不过,这种方法提供的频率范围有限。使用图1中的电路,就可以在1 Hz~25 kHz的频率范围内,获得一个扫频的正弦/余弦对。

  电路采用了Mixed Signal Integration公司的MSFS5可选低通/带通的开关电容滤波器,用于消除加在其输入端的一个方波的谐波。MSFS5的时钟是输入方波的100倍。74HC390与74HC74构成了一个25分频和2分频电路。74HC74的Q输出连接到74HC390A的两个2分频电路上,所产生方波频率为滤波器时钟频率的1/100,相互的相差为90°。CMOS电平的方波会使滤波器饱和,因此电路用R1至R4组成的电阻分压器来降低信号的幅度。

  图2给出了当系统时钟为2 MHz时,两个滤波器在20 kHz的输出。注意示波器上相位的读数为−89.85°。当扫频时,相位的变化从−89°到−91°。图3显示了一个20 kHz的Lissajous类型。

  用频谱分析仪和Audio Precision公司的音频分析仪对电路失真做测试,得到THD(总谐波失真)为-49 dB。测试表明,该电路在FSK(频移键控)或FM(调频)方式下,滤波器输出端都没有间断。
