1 引言

DSP+PCI数字信号处理方案可利用PC的强大功能实现对DSP的操作控制、数据分析和操作监视等。DSP+PCI方案能充分满足数字图像、语音处理、高速实时数据处理等领域的应用，为DSP系统的低成本实现提供了解决方案。

　　2 TS101S型DSP介绍

　　本系统采用美国Analog Device公司的

　　高性能TIGER SHARC 101S(简称TS101S)作为主处理器。TS101S处理器劫持32bit和64bit浮点，以及8、16、32和64bit定点处理。它的静态超量结构使其每周期能执行多达4条指令，进行24个16bit定点运算和6个浮点运行。其内部有3条相互独立的128bit宽数据总线，每条连接3个2Mbit内部存储块中的一个，提供4字节的数据、指令、I/O访问和14.4Gbyte/s的内部存储带宽。以300MHz时钟运行时，其内核指令周期为3.3ns。在发挥其单指令多数据特点后，TS101S每秒可以进行了24亿次40bitMAC运算或6亿次80bitMAC运算。以300MHz时钟运行时，完成1024点复数FFT(基2)仅需32.78μs，1024点输入50抽头FIR需91.67μs。TS101S有强大的链路口传输功能，每个链路口传输速度达到250Mbyte/s。总的链路数据率达1Gbyte/s(4个链路口)，超过了外部口的传输速率(800Mbyte/s)。

　　3 PCI介绍

　　PCI(Peripheral Component Interconnect)总线是一种不依附于某个具体处理器的高性能局部总线，因此开发PCI设备可独立于处理器，具体由一个桥接电路(PCI桥)实现对这一层的管理，并实现上下之间的接口数据传送。可以把PCI桥描述为实现通用总线与PCI总线的地址映射、协议转换、数据缓存等功能的逻辑接口。

　　3.1 PCI桥的实现

　　开发者可以根据PCI总线规范所定义的电气特性、时序要求来进行接口设计。一种方式是使用可编程逻辑器件(FPGA/CPLD)根据实际需要的功能来设计，这种方式的成本低、灵活性高，但需要对PCI总线协议有充分的掌握，或者需要生产可编程逻辑器件的厂商提供PCI接口功能模块。由于PCI总线的规范较复杂，一般用户都会选择专用的PCI接口电路，无需详细理解底层的PCI总线协议，而只理解到应用层即可。因此，本文介绍的系统采用后一种方案，PCI接口电路采用现在市场上使用较普通的PLX公司的PCI9054。

　　3.2 PCI9054

　　PCI9054采用先进的PLX数据流水线结构技术，是32位、33MHz的PCI总线主I/O加速器，符合PCI本地总线规范2.2版，有M、C、J三种模式。针对不同的处理器及局总线特性可选，尽量减少中间逻辑;具有可选的串行E2PROM接口，本地总线时钟可和PCI时钟异步。PCI9054内部有6种可编程的FIFO，以实现零等待突发传输及本地总线和PCI总线之间的异步操作，支持主模式、从模式、DMA传输方式，功能强大，可应用于适配卡和嵌入式系统。

　　4 DSP+PCI应用实例

　　DSP+PCI数字信号处理系统的组成如图1所示。模块信号先输入模/数转换器，然后经过由CPLD锁存数据到DSP1，经链路口到DSP2，数据处理完后再通过PCI9054把数据传到PC。此外CPLD还作为PCI9054与TS101S的接口逻辑转换。采用PCI9054与单个TS101S之间放置双口RAM作为缓存的接口方式。DSP采用EPROM加载方案。

　　本系统的特点是以尽量简单的方式来实现系统功能，因此采用了DSP间链路的口互连方式，这样一来，每对链路口互连仅需10条信号线，而采用总线互连方式时需超过100条信号线，可大大简化PCB板的复杂度。二个DSP间保留2个链路通道，总数据速率可达500Mbyte/s。路口互连是ADSP系统的特有功能，也是ADSP处理器能以低成本组成多片高性能信号处理机的主要原因。

　　4.1 TS101S与PCI9054的接口

　　由于TS101S没有专门的PCI接口，而PCI9054也仅在M模式下才能实现与MPC850或Power QUICC等Motrola电路的无缝连接，因此，T

　　S101S与PCI9054之间需要可编程逻辑器件进行逻辑转换。出于对研制周期的考虑，采用一种较为简便的通信方式：在DSP与PCI桥间插入一个双口RAM，双口RAM一端的地址数据线接ISI101S，另一端的地址数据线接PCI9054。通过双口RAM转换数据，并作为公共访问缓冲区。这样，PCI桥与DSP之间的访问成为间接，可以大大削弹对PCI的时序要求，DSP与PCI之间只需少量的信号通过CPLD来实现逻辑转换，而无需总线仲裁，这种方式的时序简单，控制信号较少，DSP与CPLD编程简单，应用更为方便。双口RAM的型号为IDT70261，容量为16k×16bit。

　　PCI9054的工作方式为从模式，驱动方为PC，数字信号处理机作为LOCAL端的主机，中间由公用的双口RAM进行读写操作。在时序上，只需几个简单的控制信号进行握手即可实现双向数据传输。由PC主动发出读写命令，可根据需要实现单字节读写，在大多数系统中，这种方式已经满足要求。具体的接口电路如图2所示。

　　PIC9054局部总线侧的信号功能如下所述。

　　LHOLD：总线请求信号，由PCI9054驱动，高电平有效，有效时表明其正在使用本地总线。

　　LHOLDA：总线请求应答，由LOCAL端设备驱动，在LHOLD有效后一个周期有效，直至LHOLD无效后才无效，以向PCI9054表明LOCAL端未占用总线。

　　ADS：地址阈门信号，低电平有效，表明一个总线访问周期的开始，第一个时钟有效，持续一个LCLK，此后地址线有效。

　　USERo：用户输出信号，由PCI9054驱动，引入CPLD，作为DSP的外部中断请求。

　　USERi：用户输入信号，由外部设备驱动，PCI9054可查询到外部设备发出的信号。

　　LW/R：读写信号，由PCI9054驱动。

　　READY：从模式下为输入信号，当一个访问周期结束时，LOCAL端的设备要向PCI9054发出READY信号，表明完成本次访问，可开始下一轮访问。

　　4.2 系统工作方式

　　由于本系统采用RAM缓冲方式，因此PCI9054和DSP间只需握手信号即可。通过DSP的外部中断IRQ和标志引脚FLAG，以及PCI9054的用户输入/输出USERi/USERo相互配合实现握手，可实现基本的单字节读写，如果需要更复杂的功能，可以加上控制字来实现。地址映射是双口RAM的数据宽度为16位，PCI9054地址的LA1-LA14分别接RAM的ADD0-ADD13，PCI映射空间的偏移地址为0-7FFEH，偶地址有效。LA15引入CPLD后可作为双口RAM的片选信号。

　　建立通讯的过程是PCI9054发送LHOLD信号，CPLD返回LHOLDA信号;PCI9054发出ADS信号，表示一次读写操作开始，此时CPLD锁存读写信号LW/R，并转换为RAM的R/W或OE信号;CPLD给PCI9054发送READY无效信号，使其保持等待状态。

　　信号握手的实现过程是：

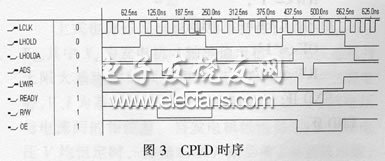

　　PCI9054向RAM写数据→PCI9054通过USER0发出握手请求到CPLD→CPLD向DSP的IRQ发出中断信号→DSP响应中断→DSP读RAM数据。DSP向RAM写数据→DSP通过FLAG发出握手请求到CPLD→CPLD向PCI9054的USERi发出中断信号→PCI9054查询到中断→PCI9054或RAM数据。时序如图3所示。

　　CPLD的程序如下：

　　Library IEEE;

　　Use IEEE.STD_LOGIC_1164.all;

　　Use IEEE.STD_LOGIC_unsigned.all;

　　Use IEEE.std_logic_arith.all;

　　ENTITY PCI IS

　　PORT(

　　ADS:IN STD_LOGIC;

　　LCLK:IN STD_LOGI

　　C;

　　LWR:IN STD_LOGIC;

　　LHOLD:IN STD_LOGIC;

　　LHOLDA:OUT STD_LOGIC;

　　READY:OUT STD_LOGIC;

　　OE:OUT STD_LOGIC;

　　RW:OUT STD_LOGIC);

　　END PCI;

　　ARCHITECTURE PCI_arch OF PCI IS

　　SIGNAL signal_0:STD_LOGIC;

　　BEGIN

　　PROCESS(LCLK)

　　BEGIN

　　IF LCLK'EVENT AND LCLK='1'THEN

　　IF LHOLD='1'THEN

　　IF ADS='0'THEN

　　Signal_0<='1';

　　ELSIF ADS='1'THEN

　　Signal_0<='0';

　　END IF;

　　END IF;

　　END IF;

　　IF LCLK'EVENT AND LCLK='1'THEN

　　IF LHOLD='1'THEN

　　IF LWR='0'THEN

　　OE<='0';

　　RW<='1';

　　ELSIF LWR='1'THEN

　　OE<='1';

　　RW<='0';

　　END IF;

　　END IF;　　　　END IF;

　　IF LCLK'EVENT AND LCLK='0'THEN

　　IF LHOLD='1'THEN

　　IF signal_0='1'THEN

　　READY<='0';

　　ELSIF signal_0='0'THEN

　　READY<='1';

　　END IF;

　　END IF;

　　END IF;

　　END PROCESS;

　　PROCESS(LCLK,LHOLD)

　　BEGIN

　　IF LCLK'EVENT AND LCLK='0'THEN

　　IF LHOLD='1'THEN

　　LHOLDA<='1';

　　ELSIF LHOLD='0'THEN

　　LHOLDA<='0';

　　END IF;

　　END IF;

　　END PROCESS;

　　END PCI_arch;

　　5 结束语

　　本文介绍的DSP与PCI总线的接 接方案灵活简单，减小了布板的复杂度，简化了PCI总线要求的时序，缩短了开发周期。采用该方案设计的数据处理系统工作稳定，已应用在低频信号检测领域中。
