本文通过对汽车加油站所处环境特点、系统特点中雷电灾害各因素的分析，根据其特点对加油棚、油罐及附属建筑的直击雷防护和接地，加油站电源、信号系统的雷电防护等，依据GB 50057、IEC61312标准对雷电防护的要求，提出了系统的解决方案。
引言
加油站在城市交通建设中起着重要的作用，也是城市灾害救助中的重要能源基地，但是近年来加油站的雷电灾害事故频繁发生，直接威胁到加油站周围人群和建筑物的安全，削弱了加油站作为城市能源枢纽的功能，因此对加油站的雷电综合防护是非常重要的。
1.加油站的环境特点
加油站通常具有以下几个特点：
1)地理位置：加油站通常设在城区开阔地带或郊区、山区、乡村、高速公路等道路边的开阔地带;
2)实施条件：无论在城区还是乡村，这些加油站建筑往往都不具备符合要求的防雷实施(包括外部防雷、内部防雷和地网等等)。此外，加油站营业建筑的面积一般都很小，不便于多级防雷方案的实施;
3)电源系统：一般加油站的380V交流供电线路是架空明线接入至站区附近再地埋引入建筑的，部分加油站是由10KV电力线架空接入，经变压器后再地埋引入建筑的。在乡村和山区有时根本没有地埋措施，因此非常容易感应雷电电磁脉冲;
4)通信网络系统：引入加油站的ISDN等通信线路通常也是由户外架空明线引入的，并且通常未安装专用电涌保护器(SPD)做雷电防护措施。
从以上几个特点不难发现，从雷电防护角度来看，加油站一般都运行于“高风险”环境下，即对于雷害风险的“暴露程度”很高，因此需要采取强有力的防护措施。根据GB50057-94《建筑物防雷设计规范》、GB15599-95《石油与石油设施雷电安全规范》、GB 50074-2002《石油库设计规范》等国家标准及IEC61312《雷电电磁脉冲的防护》标准，其电源线路至少应采取两级雷电防护，信号线路至少应采取一级雷电防护才能达到雷电防护的要求。但目前的情况是，大多数加油站都没有进行电源线路和信号线路的雷电过电压防护。
鉴于加油站的上述特点和要求，一般认为对于中等以上雷暴强度地区(年均雷暴日40天以上)，应选用最大标称放电电流大于15KA(10/350μS)的电涌保护器作为电源系统的第一级雷电防护，其保护水平应小于2000V，同时满足这两个方面的要求才能保证加油站设备用电电源的可靠运行。通信信号线路由于多是由外部进线，因此同样会受到雷击的威胁，因此也需要采用专用通信信号系列电涌保护器进行雷电防护。下图为加油站系统图：
2.加油站防雷等级的确认
依据GB 50057-94《建筑物防雷设计规范》建筑物年预计雷击次数按下式计算： N = kNgAe;Ng = 0.024Td 1.3 式中 N 建筑物预计雷击次数(次/a);
k 雷击次数校正系数;在此类型情况下取2;
Ng 建筑物所处地区雷击大地的年平均密度[次/(km2•a)];
Ae 与建筑物截收相同雷击次数的等效面积(km2);
Td 该地区的年平均雷电日数
在下列情况下k取相应数值：
a.位于旷野孤立的建筑物取2;
b.金属屋面的砖木结构建筑物取1.7;
c.位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿的建筑物取1.5;
根据以上年预计雷击次数参数，对于中等以上雷暴强度地区(年均雷暴日40天以上)地区位于公路旁边四级以下的面积3000平方米左右，建筑高度小于15米的常规加油站的预计雷击次数为：N = kNgAe≈0.15次/a。
依据以上计算，参照GB 50057-94《建筑物防雷设计规范》第2.0.3条的要求，其属于标准规定的“具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者”。因此应定为二类防雷建筑物，其防爆防火等级应定为Ia(ia)ⅡAT3。
3.加油站直击雷防护设计
1)站区的防雷设计
依据GB50057-94《建筑物防雷设计规范》，由于汽车加油站的建筑物的防雷类别为二类，所以用滚球设计接闪器时滚球半径R=45m;由于加油站的建筑物包括加油棚、宿舍楼及其它附属建筑物，这些建筑物在设计和施工时，利用其框架结构的桩作为垂直接地体，利用地梁与承台作为水平接地体，利用桩内两条对角主筋作为引下线，利用天面板筋作为接闪网格(通常为10m×10m或8m×12m)，因此只需要沿天面四边设避雷带，在四角设避雷50cm短针进行防护即可。如加油站为尖顶型结构，需要在尖顶部位安装避雷针，常规设计为高度为100cm避雷针。
2)油罐区的防雷设计
依据GB50074-2002《石油库设计规范》第14.2章、防雷的要求：金属油罐必须作环形接地，其接地点不应少于两处，其间弧形距离不宜>30m，接地体距罐壁应不小于3m。钢油罐顶板厚度<4mm时，应装防直击雷设施，当顶板厚度≥4mm，可不装防直击雷设施。但对于位于多雷区(年平均雷暴日数多于40天)的油罐和铝顶油罐，应安装独立避雷针做防直击雷设施。独立避雷针与被保护油罐的水平距离不应小于3m，保护范围应高于呼吸阀2m以上。
依据GB 50057-94《建筑物防雷设计规范》第三章、建筑物防雷设施和GB 50074-2002《石油库设计规范》第14.2章、防雷的要求：油罐区的防雷类别应设定为一类，用滚球法计算常规油罐区的保护范围，当滚球半径R=30m时，两支对角线分布的等高避雷针的高度一般为9.5m，其导流面积应大于100mm2 ，根据安装需要可进行焊接或螺栓紧固在避雷针铁塔顶部。
3)引下线的设计
站区的避雷针和避雷带可用建筑物内的钢筋作引下线，将屋面避雷带按标准要求分别接在四个角上，将避雷带与建筑混凝土内的钢筋相连。油罐区的避雷针可用铁塔作引下线，因铁塔已良好接地，所以只需在安装避雷针时保证避雷针与铁塔有良好的电气连接，并做防腐处理即可， 4)地网的设计
加油站的地网分为直击雷保护接地(其接地电阻要求≤10Ω)、防静电接地(其接地电阻要求≤10Ω)、电源工作接地(其接地电阻要求≤10Ω)、信号线路直流工作接地(其接地电阻要求≤4Ω)四个部分。
依据GB 50057-94《建筑物防雷设计规范》第三章、建筑物防雷设施和GB 50074-2002《石油库设计规范》第14.2章、防雷的要求：加油站的接地应采用统一接地的接地形式，并在各处做等电位连接，既油罐的罐体及罐的金属构件以及呼吸阀、量油孔等金属附件，电力电缆外皮和瓷瓶铁脚，装于钢油罐上的信息系统的配线电缆外皮，加油机地脚螺钉等均应与接地系统做可靠的电气连接，其统一接地电阻要求≤4Ω。
考虑到地网使用的长期性和耐腐蚀性，建议使用非金属接地模块制作地网。地网布置依据地形进行设计。水平接地体使用40×4mm镀锌扁钢，埋深0.6米;垂直接地体使用L50×50×5×2000mm镀锌角钢;垂直接地体间使用非金属接地模块。地网引出地网测试极到地面上，以便以后检测地网情况。铁塔的应通过四个脚与地网相连，机房和变电房的基础内的钢筋应在四角处与地网相连。
4.电源配电系统雷电防护设计
1)外来导体的布置
外来导体包括：金属水管、通讯电缆线及电力电缆铠装外皮或电缆金属管等。所有的水管和电缆应埋地进入机房，水管和电缆铠装外皮和保护金属管应在进入机房时接地，电缆应选用铠装电缆或穿金属管埋地进入机房电缆相线和中线应通过电涌保护器接地。
2)电源系统电涌保护器的布置和选择：
A.电涌保护器的布置原理
在LPZ0和LPZ1区交界：U2 =U1-I2R2 可以看出：U2这样就可以通过多级钳位使残压逐步降低，以有效地抑制外来雷电波入侵和雷电电磁脉冲的危害。

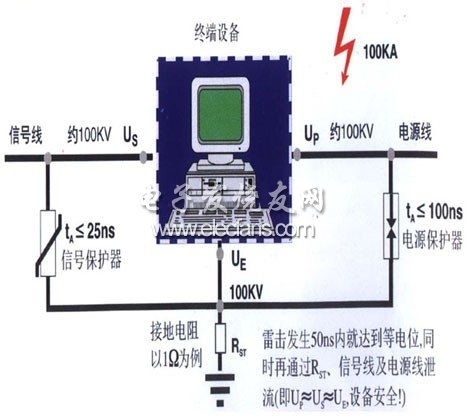

a)通过电涌保护器的雷电流逐级减少，还为安装电涌保护器提供了方便如(图3)所示，我们在安装电涌保护器时总会使用导线进行连接，而导线电感在雷电波的频率下不能忽略，于是有：
Uc=UL1+Us+UL2 Uc=Is(ZL1+ZL2)+Us
这样的残压将会附加上一个额外的Is(ZL1+ZL2)，如果只有一级电涌保护器，雷电流的大部将从这一级电涌保护器泄放入地则Is非常大，这样要保证U额外Is(ZL1+ZL2),否则则ZL1+ZL2要非常地小,也即导线要非常短,在安装时往往很难做至,安装条件就会非常苛刻。多级布置使这个部题得至解决。
b)SPD4必须尽量靠近设备，这是因为GB 50057-94(2000版)和IEC 61312表明电涌保护器距被保护设备的距离过大会由于雷电波的反射效应而在被保护设备上引起高频振荡，使得设备上的电压超过电涌保护器上的残压而损坏设备。这个距离应小于10米。
B.电涌保护器的选择
a)动作电压的选择
变压器低压侧的电涌保护器其三相电压为动作电压;U0 = 400V
b)电涌保护器的通信容量选择
首级电涌保护器标称放电电流的选择
GB 50057-94(2000版)和IEC 61312指出：二类保护要求,应按总雷电流150KA(10×350μS波)来考虑电涌保护器选择，按照其建议的雷电流分配方式其中50%即75KA是通过接地系统(水管、铠装电缆外皮或导线的我属保护管等)直接入地;另外50%通过安装在相线和中线上的电涌保护器入地。
依据以上标准考虑到50%雷电流分配到电源系统的最恶劣环境，按照GB 50057-94(2000版)标准表6.1提供的雷电流参数电涌保护器每相上的雷电流约为：
当线路无屏蔽时，Iimp=[150 KA×50%]÷4 =18.75KA
当线路有屏蔽时，Iimp=[150 KA×50%×30%]÷4 =5.625KA
对于本系统电源线路的特点，按《建筑物防雷设计规范》第六章：第四节：第6.4.7条要求每线标称放电电流不宜小于15KA的要求。首级电涌保护器的每相标称放电电流应大于15KA(10/350μS)。
次级电涌保护器标称放电电流的选择
依据国标GB 50057-94第6.4.8条：在前级按第6.4.7条要求安装的10/350μs SPD 所得到的电压保护水平加上其两端引线的感应电压以及反射波效应不足以保护距其较远处的被保护设备的情况下，尚应在被保护设备处装设 SPD。且该 SPD 的电压保护水平加上其两端引线的感应电压小于被保护设备耐压水平的 80%。根据被保护设备的特性(如高电阻型、电容型)或开路时，反射波效应最大可将侵入的电涌电压加倍。
依据国标GB 50057-94第6.4.9条：当按第6.4.7条和第6.4.8条要求安装的 SPD 之间设有配电盘时，若第一级 SPD 的电压保护水平加上其两端引线的感应电压保护不了该配电盘内的设备，应在该盘内安装第二级SPD。后级线路的SPD称放电电流 In的选择应考虑到前级SPD启动后线路残压和其两端引线的感应电压以及反射波效应。
对于本系统采用的非屏蔽电缆线路，次级电涌保护器的每相标称放电电流应大于20KA(8/20μS)。精密设备保护需选用防雷插座，其体积小，可以与设备靠得很近。
3)加油站电源系统设计方案
根据IEC 61312《雷电电磁脉冲的防护》、GB 50057-94《建筑物防雷设计规范》、GB 50074-2002《石油库设计规范》及GB 50058-92《爆炸和火灾危险环境电力设计规范》中防雷及过电压规范有关防雷分区的划分和各级电源系统雷电及过电压保护要求，针对汽车加油站配电系统的特点，可将其分为三个防雷区分别加以考虑。由于如前所述单级防雷可能会带来因雷电流过大而导致的泄流后残压过大或者保护能力不足引起的设备损坏。因此选用电源系统多级保护，可防范从直击雷到操作浪涌的各级过电压的侵袭。
A.电源一级防雷[LPZOA-LPZ1区]：
依据《建筑物防雷设计规范》第六章：防雷电电磁脉冲;第三节 屏蔽、接地和等电位连接的要求：第6.3.4条及第四节 对电涌保护器和其他的要求：第6.4.7条规定，在LPZOA或LPZ0B区与LPZ1区交界处，从室外引来的线路上安装SPD当线路有屏蔽时，每个SPD的雷电流按雷电流的幅值的30%考虑，汽车加油站为二类防雷建筑物，首次雷电流幅值为150KA，电源线路为非屏蔽埋地的TN配电模式，因此首次直击雷在低压配电线路上每线的分配电流为：在建筑物已安装合格的防直击雷措施后，有50%的雷电流通过引下线流入接地装置，因此每线分配电流为：In =[150 KA×50%]÷4 =18.75KA，按《建筑物防雷设计规范》第六章：第四节：第6.4.7条要求每线标称放电电流不宜小于15KA。同时，依据《建筑物防雷设计规范》第六章：第四节 第6.4.4条及IE C61312《雷电电磁脉冲的防护》第三部分：浪涌保护器的要求，浪涌保护器可以将数万伏的感应雷击过电压限制到4KV以下。
综上所述,应在380V低压总配电箱安装标称通流容量25KA的10/350μs波形的开关型模块式电源电涌保护器,用于整个加油站所有用电设备的第一级电源防护。笔者推荐使用采用多层石墨间隙技术和特殊的材料工艺的10/350μs波形的开关型模块式电源电涌保护器，此类SPD较火花间隙型SPD的优点在于: 1)它的雷电能量泻放能力较强;2)它的脉冲响应时间较火花间隙型SPD短;3)它的脉冲点火电压较火花间隙型SPD低，保护水平小于2000V，而火花间隙型SPD的保护水平等级通常为4000V;4)多层石墨间隙型SPD无工频续流，避免了火花间隙型SPD的续流和灭弧问题，工作状态更稳定。
B.电源二级防雷[LPZ1-LPZ2区]：
根据《建筑物防雷设计规范》第六章：防雷击电磁脉冲;第四节，第6.4.1至6.4.12条LPZ1区对电涌保护器(SPD)的要求及GB 50054-95《低压配电设计规范》第四章的有关规定，依据雷电分流理论，需使用8/20μs波形，通流容量20KA。《建筑物防雷设计规范》第六章对于配电盘、断路器、固定安装的电机等第Ⅲ类耐冲击过压，其耐压为4KV。为防止浪涌保护器遭受雷击后损坏后，电源对地短路，需要在浪涌保护器前安装空气开关作为短路保护装置。
可在潜油泵控制线、潜油泵加油机、税控加油机或一般加油机电源配电箱和营业大厅电源配电箱内分别安装具有防火功能的8/20μs波形通流容量20KA的电源防雷箱，电源线选用耐油性能良好的带塑料护套的RVV型4×2.5mm2绝缘线引入。
C.电源三级防雷[LPZ2-LPZ3区]：
根据IEC 61312-3雷电电磁脉冲的防护 第三部分：浪涌保护器的要求，在LPZ2-LPZ3区内，浪涌保护器可将浪涌电压限制到一千多伏，防雷器通流容量为(8/20μs)：≥10KA。可在营业大厅计算机管理设备、UPS电源、票据打印设备、加油机数据传输设备及其它精密设备的电源开关处使用插座式电源防雷器。
5.信号系统保护方案
在雷击发生时，产生巨大瞬变电磁场，在1KM范围内的金属环路，如网络、信号及通讯金属连线等都会感应到雷击，将会影响网络、信号及通讯系统的正常运行甚至彻底破坏系统。对于网络、信号及通讯方面的防雷工作是较易被忽视的，往往是当系统受到巨大破坏、资料损失惨重时才想到应该做预先的防范。本方案中网络、信号设备防护方面，依据GB 50174-93《电子计算机机房设计规范》、YD/T5098 《通信局(站)雷电过电压保护工程设计规范》、GB 2887-89《计算机场地安全要求》中信号系统雷电及过电压防护要求，应在从营业厅液位仪检测仪引出的液位仪控制线上安装额定负载电流1～1.5A的大功率特殊信号电涌保护器，用于液位仪检测仪信号线路的保护。应在从营业厅加油机总控制线上安装精密的控制信号电涌保护器，用于加油机总控制线路的保护。应在PSTN拨号网络通讯线MODEN前和电话通讯系统进线端分别安装电话线路通信线电涌保护器，用于各设备网卡及电话通信线路的防雷保护。
6.结束语
汽车加油站配电电源系统宜将其分为三个防雷区分别加以考虑，首级保护宜采用标称放电电流值25KA的10/350μs波形的多层石墨间隙开关型模块式电源电涌保护器。液位仪控制线、加油机总控制线、PSTN拨号网络通讯线等也应采用相应的电涌保护器进行保护。
