ADP1650具有出色的灵活性，提供可编程I?C 兼容接口、可编程手电筒和闪光灯电流模式（一个 LED 的电流最高可达1500 mA）、两路独立的 TxMASK1 输入以及一个4位 ADC。在典型电池电压下，效率高达85%（峰值90%），可降低闪光期间输入电池电流的高电平，并限制手电筒模式下消耗的电池电流。ADP1650采用超紧凑型2mm × 1.5mm、12引脚 WLCSP 封装，可降低 PCB （印刷电路板）要求。

　　ADP1650在不到17mm2 的面积上集成可编程1.5MHz 或3.0MHz 同步感性升压转换器、1mm 高小型低成本、1μH功率电感以及0603尺寸输入和输出电容，实现了完整的高功率闪光灯设计。这款新型 LED 驱动器在整个电池电压范围内都能高效的工作，可以最大限度地提高输入功率到 LED 功率的转换效果，并使闪光时的电池电流消耗降至最低。ADP1650设计采用供闪光灯使用的有限电池电流工作，能够轻松连接最新的图像传感器和处理器，以便在低光照环境下拍摄画质出色的图像。

　　图1 ADP1650功能方框图

　　两个独立的TxMASK输入在功率放大器电流激增时快速降低闪光LED电流和电池电流。I2C兼容接口可对定时器、电流以及用于运行监控和安全控制的状态位回读进行设置。

　　ADP1650采用12焊球、0.5mm引脚间距的封装，工作在40℃在+125℃的结温范围内。

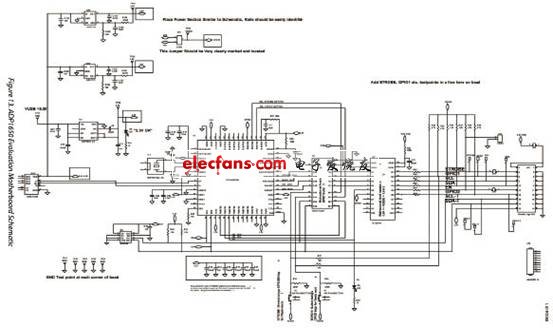

　　图2 ADP1650 评估板主板电路图

ADP1650主要特性

　　超小型解决方案

　　- 小型2mm×1.5mm、12焊球WLCSP封装

　　- 小尺寸的1mm厚、1μH功率电感

　　- LED电流源用于本地LED接地简化的从/到LED的布线改进的LED散热

　　- 同步3MHz PWM升压转换器，无外部二极管

　　高效率：峰值效率为90%

　　- 在闪光时，降低输入电池电流的高电流水平

　　- 在聚光模式下限制电池电流消耗

I2C可编程

　　- 单个LED在闪光模式下的电流最高为1500mA，在所有情况下具有7%的精度

　　- 在聚光模式下的电流最高值为200mA

　　- 可编程的直流电池电流限制（4个设置点）

　　- 高达1600ms的可编程闪光定时器

　　- 低VBAT模式自动降低LED电流

　　- 4位ADC用于LED VF、管芯/

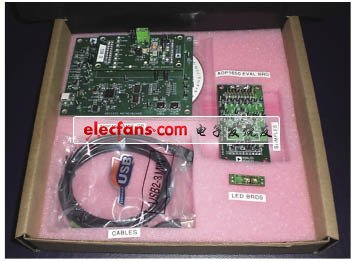

　　图3 ADP1650 评估板外形图

LED温度回读

　　控制

　　- I2C兼容控制寄存器

　　- 外部 STROBE和聚光输入引脚

　　- 2个发射掩码（TxMASK）输入

　　安全性

　　- 热过载保护

　　- 电感故障检测

　　- LED短路、开路保护

　ADP1650应用

　　带有拍照功能的手机和智能手机

　　数码照相机、便携式摄像机和PDA

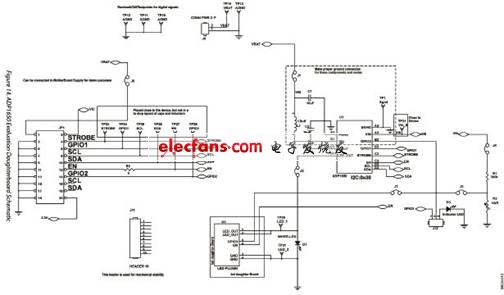

　　图4 ADP1650 评估板子板电路图

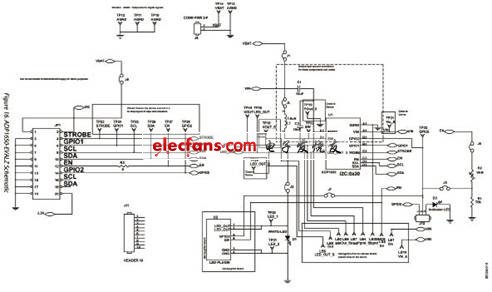

　　图5 ADP1650- EVALZ电路图

　　ADP1650评估板

　　该评估系统由母板、子板和LED子板组成。母板提供来自PC USB端口的I2C信号，并生成I/O电压和数字高、低信号用于子板。针对过温度测量，可将子板直接插入母板或通过带状电缆连接到母板。

　　母板带有一个3.3V的稳压器和一个2.8V/1.8V的稳压器，用于VDDIO。子板包含跳线和测试点，可以很容易地实现对闪光驱动IC的评估。

ADP1650-EVALZ评估套件包括：

　　电缆：电源（红/黑）、USB、2× 电流测量

　　采样：5个ADP1650器件、2个FDSD3012电感

　　LED板：OSRAM LUWF65N、LumiLEDs PWF-4
