　　1 带通滤波器

　　带通滤波器的主要性能参数有：

　　(1)中心频率增益K0：输入为中心频率信号时的电压放大倍数。

　　(2)中心频率f0：它只与滤波用的电阻和电容元件的参数有关，是带通滤波器通带内电压增益最大点的频率。

　　(3)截止频率fL和fH：输出幅值为×输入×中心频率增益时所对应的频率，带通滤波器有两个，分别为低频截止频率fL和高频截止频率fH。

　　(4)通带宽度BW：高频截止频率fH与低频截止频率fL之差。

　　(5)品质因数Q；对带通滤波器而言，Q值等于中心频率f0与通带宽度BW之比。

　　2 有源滤波器

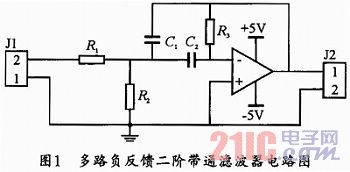

　　有源滤波器是由无源元件(一般用R和C)和有源器件(如集成运算放大器)组成。这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件)。缺点是：通带范围受有源器件(如集成运算放大器)的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。本实验采用平常使用比较多的多路负反馈二阶带通滤波器，如图1所示。

　　2．1 有源滤波器参数设计

　　其传递函数的一般形式为：

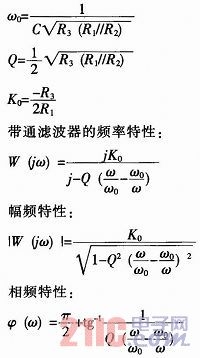

　　式中ω0：带通滤波器中心角频率，Q：品质因数，K0：ω=ω0时带通滤波器的增益。设计中经常取C1=C2=C，则：

　　根据实际要求选择每一级带通滤波的参数为：f0=12Hz，GAIN=10，Q=6。然后再根据具体已有标称的电阻、电容值选择每一级带通滤波的器件大小： R1=17．88K，R2=2．69K，R3=324K，C=0．494μF，经计算得到的理论值为f0=11．71Hz，GAIN=9．06，Q=5．9。

　　2．2 有源滤波器实验及数据

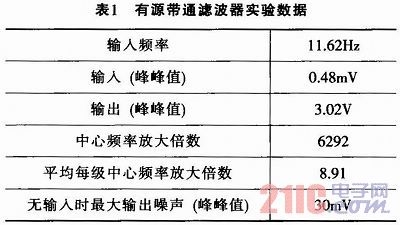

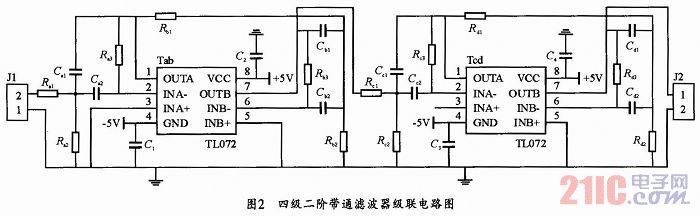

　　图2为测试电路，由该电路得到的实验数据见表1。当输入频率在中心频率附近变化时，输出信号的相位变化比较明显。

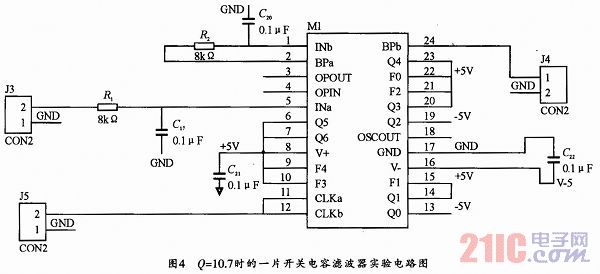

　　3 开关电容滤波器

　　开关电容滤波器是一种新型的大规模集成器件，其主要特点是用开关和电容来代替电路中的电阻．是数字电路和模拟电路的结合，可以将很多有源的RC滤波器转换成开关电容滤波器。开关电容滤波器在使用方面的最大优点是无需更换元件，只需改变时钟频率和编程引脚电平就可以在一定的范围内改变滤波器的中心频率和Q值，这给滤波器的设计、使用带来很大方便。但是开关电容滤波器具有开关噪声和时钟噪声。

　　3．1 开关电容滤波器原理

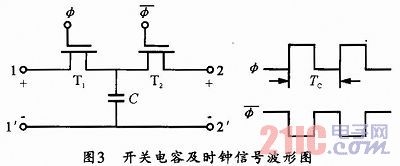

　　开关电容的一种结构如图3所示，起开关作用的MOS管T1和T2是由时钟信号φ和来控制的，φ和反相的。当时钟信号φ为高电平时，T1管导通，T2管截止，电容C与1—1’端接通，充电电荷为Q=CV1；当时钟信号高电平时，T2管导通，T1管截止，电容C与2—2’接通，充电电荷为Q=CV2。若设电路的时钟周期为TC，则在此时间内从1一1’端向2—2’端传输的电荷为△Q=Q1-Q2，由1一1’端流向2—2’端的平均电流为I=△Q／TC=C(V1-V2)／TC。
