摘要：针对节传进行数字化改造后发射机经常出现高末帘栅过荷和高末阴流过荷现象，对orban CAM-1音频处理器进行改进，使其能滤除20 Hz以下的超低频音频信号，使发射机工作更加稳定。
关键词：数字信号；音频处理器；音频信号；超低频；高通滤波器

0 引言
    在广播技术领域，为了尽可能地减小音频加工所附加的非线性失真，都采用先进的音频处理器对信号进行处理，音频处理器除了具有对音频信号的压缩和限幅处理功能之外，还可进行各种频率顶校正，自动调节节目电平，以及通过相位加工对节目信号进行非对称处理等功能。使用音频处理器后，不但提高了广播的收听响度和防止发射机的过调幅，而且还提高了音质的效果，显著地改善了播出质量。

1 orban CAM-1音频处理器改进原因及分析
    近几年我局对节传信号的传输和接收进行了数字化改造，使广播的播出质量和效果得到了很大的提高。我台在对节传进行数字化改造后收听效果有明显的改进，但也产生了个问题，以前用模拟信号时我台乙机房八部发射机工作正常，但使用数字信号后机器经常出现高末帘栅过荷和高末阴流过荷(我台机房8部机器用orban CAM-1音频处理器)，我们先后采取新设备牢靠接地、调整数模转换器和音频处理器的输入输出电平等各种措施和手段，均不起作用，但更换orban9200型音频处理器后过荷现象消失。经分析、测试判断是节传信号的传输和接收进行了数字化改造后输出信号的频带加宽了，相对而言对发射机提出了更高的要求，而orban CAM-1音频处理器对20 Hz以下的信号不处理，超低频信号使机器不能承受而引起过荷。orban9200型音频处理器本身自带一个50 Hz～8 kHz的带通滤波器，把引起机器过荷的超低频都滤掉了，因此自节传进行数字化改造后使用orban9200型音频处理器的发射机均没有过荷现象。后来我们结合orban CAM-1音频处理器本身的输入端电路进行改进，串入一电容组成高通滤波器，截止频率设置在50 Hz，机器运行正常。

2 orban CAM-1音频处理器幅／频特性分析

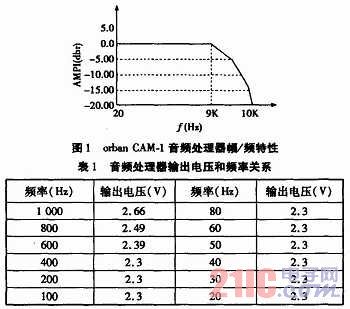

    orban CAM-1音频处理器幅／频特性如图1。

    在音频处理器输入端输入100 mV的正弦波信号，其输出电压和频率的关系表如表1。
    从图1和表1分析可知该音频处理器对能引起机器过荷的20 Hz以下的超低频信号没有滤除功能，而100 kWPSM发射机对超低频信号特别敏感，故引起机器频繁过荷。

3 电路改进

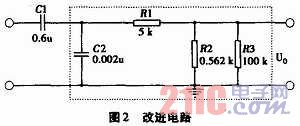

    改进电路如图2(虚线部分是音频处理器输入本身所带电路)。



    由以上函数可以看出此电路是一无源高通滤波器，带入数据得到f0=50Hz。其幅频特性图如图3。

4 改进后的测试对比分析

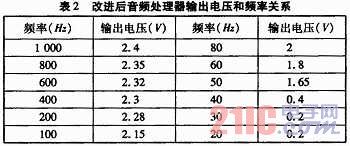

    加装0．6μ电容后，同样在音频处理器输入端输入100mV的正弦波信号，其输出电压和频率的关系如表2。

    在orban CAM-1的输入回路串接0．6 μ的电容后，所构成的高通滤波器的截止频率设计在f0=50Hz，通过实际测量和理论计算基本相符。

5 总结
    电路改进后，再没出现因20Hz以下的超低频音频信号引起的高末帘栅过荷和高末阴流过荷现象，并且发射机工作更加稳定，播出效果更好。
