基于Multisim的负电阻特性分析及应用
摘要:在工程实际中,负电阻十分有用,如在电源设计中可用负电阻来抵消电源内阻,使实际电源成为理想电源;在有源滤波器和振荡器设计中,负电阻则可用来控制极点的位置;等等。在工程实际中不存在独立的负电阻元件,要用其他电路元件来构成。本文用Multisim仿真软件实现对负电阻的仿真和分析,以加深对负电阻的理解并对其理论进行验证。
Abstract:
Key words :
  在工程实际中,负电阻十分有用,如在电源设计中可用负电阻来抵消电源内阻,使实际电源成为 理想电源;在 有源滤波器和振荡器设计中,负电阻则可用来控制极点的位置;等等。在工程实际中不存在独立的负 电阻元件,要用其他电路元件来构成。本文用Multisim仿真软件实现对负电阻的仿真和分析,以加深对负电阻的理解并对其理论进行验证。

  1 负电阻的实现

  在工程现实中,不存在像正电阻那样的独立负电阻元件,需要通过其它电路元件的合理搭建来实现。


  图1所示是一种常见的实现负电阻的电路,它是由正电阻和运算放大器构成。当运算放大器工作在线性区时,根据运放的“虚短”、“虚断”特性及分压关系有:


  式(2)成立的条件是运算放大器必须工作在线性区域。如果运算放大器的输出饱和电压为Usat,则由式(1)可知,负电阻输入端的电压必须满足:


  由于R1、R2、R都是正电阻,因此Req为一负电阻。当R1=R2时,有Req=-R。

  在负电阻的实现电路中,运算放大器反相输入端的电阻R必须接地,说明负电阻的两端是有区别的。

  2 负电阻特性的仿真分析

  2.1 负电阻与负电阻的串并联

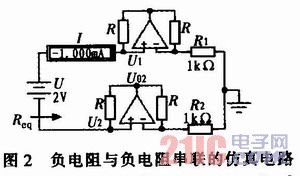

  图2所示为两个负电阻的串联连接,由于负电阻的两端有区别,在连接时应注意其连接端点。

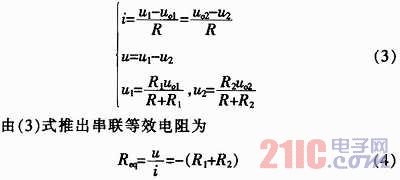

  根据运放的“虚短”、“虚断”特性及分压关系,可得到如下关系式


  可见,负电阻与负电阻的串联关系和正电阻一样,满足R=R1R2的关系。并且,负电阻与负电阻串联的等效电阻也是一负电阻。

  由图2还可看到,串联负电阻的两端不接地,具有双向性。可以任意接入电路中。

  由式(3)可以推出,运算放大器工作于线性区的条件为


  图2所示的两个负电阻串联,其等效电阻的理论值为

  -1 k(-1 k)=-2 k

  仿真结果为2 V/(-1 mA)=-2 k

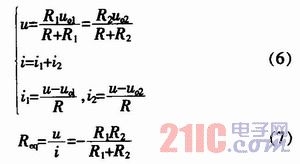

  两个负电阻的并联连接如图3所示,用类似方法可得到关系式(6)并推出并联等效电阻Req。


  (6)式说明:负电阻与负电阻并联后的等效电阻和正电阻一样,满足1/R=1/R11/R2的关系。负电阻与负电阻并联后的等效电阻仍是一负电阻。

  由式(6)推出并联时运算放大器工作于线性区的条件为


  图3所示的两个负电阻并联,其等效电阻的理论值为

  『-3 kx(-2 k)』/『-3 k(-2 k)』=-1.2 k

  仿真结果为2.4 V/(-1.999 mA)=-1.2 k

  2.2 负电阻与正电阻的串并联

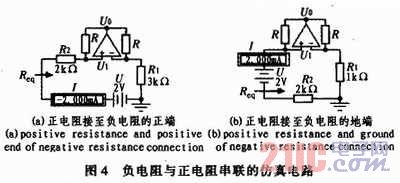

  负电阻与正电阻的串联连接可以采用图4所示的两种接法,正电阻R2可以接至负电阻的不同端。


  图4(a),根据运算放大器的“虚短”、“虚断”特性及分压关系可得

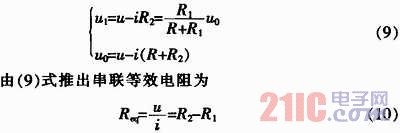

  由图4(b)同样可推出(10)式。可见,负电阻与正电阻串联仍然满足正电阻的串联关系式R=R1R2。其等效电阻可正可负,取决于R1和R2的大小。

  负电阻与正电阻串联时,运算放大器工作于线性区的条件为


  图4(a)所示电路,其等效电阻的理论值为

  2 k(-3 k)=-1 k

  仿真结果为2 V/(-2mA)=-1 k

  图4(b)所示电路,其等效电阻的理论值为

  2 k(-1 k)=1 k

  仿真结果为2 V/(2mA)=1 k

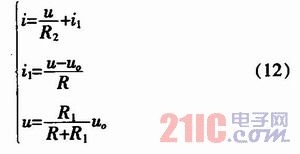

  图5所示为负电阻与正电阻的并联连接,根据图形可得式(12),并推导出并联等效电阻为式(13)。



  可见,负电阻与正电阻并联的等效电阻仍然满足两个正电阻的并联关系式1/R=1/R11/R2。等效电阻可正可负,取决于R1和R2的大小。由式(10)可以看出,正负电阻并联时,要求R1≠R2。

  负电阻与正电阻并联,运算放大器工作于线性区的条件为:|u|   图3所示的电路,其等效电阻的理论值为

  (-1 kx1.5 k)/(-1 k1.5 k)=-3 k

  仿真结果为2.1 V/(-699.9μA)=-3 k

  2.3 负电阻与正电阻的混联

  含负电阻的电阻们串并联,其等效电阻可以按照正电阻的串并联等效方法进行计算。

  图6所示的电路,-R1与R2并联后再与R3串联,最后与-R4并联。


  等效电阻的理论值为

  『-1 k∥2 k)3 k』∥(-2 k)=2 k

  仿真结果为2 V/(1 mA)=2 k

  3 负电阻的应用实例

  负电阻十分有用,如在电源设计中可用负电阻中和不需要的正电阻,形成理想电源;在有源滤波器和振荡器设计中,负电阻可用来控制极点的位置;电位器串一个负电阻就能扩大变阻范围,在负值与正值之间任意调节,等等。

  例如,在研究R、L、C串联电路的方波响应时,由于电感元件本身存在直流电阻rL,方波电源也具有内阻,因此,响应类型只能观察到过阻尼R>2sqrt(L/C)、临界阻尼R=2sqrt(L/C)和欠阻尼R<2sqrt(L/C)三种形式。

  利用负电阻构成具有负内阻的方波电源作为激励,使电源的负内阻和电感器的电阻相“抵消”,则回路总电阻就可出现零值和负值的情况,即响应类型可以出现无阻尼等幅振荡情况和负阻尼发散振荡情况。

  图7所示,虚框内是具有负内阻的方波电源,调节Rs或R的值,改变回路的总电阻值,在总阻值接近零和达到负阻值时,便可观察到无阻尼等幅振荡响应和负阻尼发散振荡响应。本文用multisim的参数扫描功能,将Rs设为600 Ω和700 Ω,对uc进行瞬态分析,uc的初始状态和瞬态时间范围分别设为0V和0~2 ms,设置完毕,点击对话框右上方的Simulate仿真按钮,就可得到图8所示的uc的等幅振荡曲线和发散振荡曲线。


  4 结论

  理论推导和Multisim仿真实验的结果说明:用正电阻与运算放大器进行搭建而成的负电阻具有负阻值特性,得出了在存在负电阻的电阻串并联等效变换中,负电阻的处理方法与正电阻一致的结论。在电源设计时,可用这样的负电阻中和不需要的正电阻,形成理想电源;在有源滤波器和振荡器设计中,可用这样的负电阻来控制极点位置,得到理想的结果等。这样的负电阻在理论分析和实际应用中都具有重要作用。
