1.概述

横跨胶州湾全长36.48公里的青岛胶州湾大桥，穿越胶州湾海底全长9.47公里的青岛胶州湾隧道正式通车。

青岛胶州湾隧道工程全线采用LED隧道灯照明，使用灯具数量约6500套，灯光控制信号依靠兆越公司的自愈环串口光端机进行传输。

ME-M4000系列自愈环串口光端机使用两个光口构成自愈式光纤环网，拓扑结构为环形，当环内某条光缆断开或某台设备损坏时，数据链路会重新构建，保证其它站点的数据不受影响，自愈时间可达微秒级。

另海底隧道内的海雾腐蚀性强烈，安装在隧道内的光端机要保证不会因为海雾腐蚀而减短使用寿命。ME-M4000系列自愈环串口光端机的元器件严格按照工业级以上标准进行选型，能完全满足各种工业环境下的高可靠性通信。

2.通信结构

2.1安全的通信结构

为了隧道内LED灯控制系统的通信安全，本方案使用自愈环形通信结构，可保证在光缆意外断开时不影响所有站点通信，在某个站点控制器或光端机发生故障时不影响其它站点的通信。

2.2标准化、开放性原则

ME-M4000提供1路标准RS-485接口，速率300bps~115.2Kbps自适应。光纤通道使用透明传输方式，可兼容所有通信协议，以保证系统在使用中的可操作性和稳定性。

2.3供电安全

系统供电方式采用直流24V，设备均使用冗余电源，可保证在一路电源发生故障后另一路电源，设备需要提供干接点告警功能，在其中一路或两路电源发生故障时有告警信号输出，方便现场人员了解供电状态。

2.4状态指示灯

通信设备提供电源、光纤链路连接/断开、RS485信号数据传输等指示灯，以方便现场操作人员的调试。

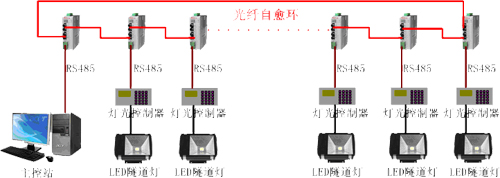

3.拓扑结构

4.方案功能特点

1.本方案实现灯光控制器与主控站之间的光纤传输，避免了传统RS-458通信方式的距离限制，同时也避免了信号传输中存在的干扰。

2.使用光纤自愈环，自愈时间达到微秒级，极大地提高了系统可靠性。

3.自愈环光端机采用全透明方式传输，可兼容所有通信协议，大大降低系统调试成本。

4.低成本方案，可操作性强。

5.结束语

本文以叙述了自愈环串口光端机在LED隧道灯照明系统中的应用，对新型的LED照明系统有一定的参考价值。
