基于TDM的以太网接入解决方案
来源:C114中国通信网
摘要:当您专注思考如何提高运营商收益时,我们为您思考:利用现有资源快速将更多的客户接入您的网络。十几年以来
关键词: TDM 以太网接入 网桥
Abstract:
Key words :

当您专注思考如何提高运营商收益时,我们为您思考:利用现有资源快速将更多的客户接入您的网络。十几年以来,有恒斯康(CCOM)不断穿梭于运营商机房和使用网络的顾客机房之间。我们通晓末端接入情况,也懂得管理和维护接入设备。

CCOM利用网桥技术、研发出系列网桥,基于现有TDM网络灵活实现互联网接入和以太网互连,充分挖掘现有网络潜力。

“CCOM”的网桥设备包括以下几种(CCOM推出的网桥均可支持G.8040标准):

NIC-EBS/L/V:单路以太网至单路E1网桥

NIC-EBS/L/i:4路以太网至单路E1网桥

NIC-EOB:单路光以太网至单路E1网桥

NIC-5EB:单路以太网至5路E1网桥

NIC-8EB:单路以太网至8路E1网桥

NIG-16EB:单路以太网至16路E1网桥

NIG-STM1:155M汇聚型网桥

1、单路以太网至单路E1网桥解决方案

“CCOM”的NIC-EBS/L/V网桥,可以利用运营商提供的E1电路,为跨地域的两个用户之间提供以太网互联业务。卡片式产品插入CCOM MAS多业务接入系统机框后,通过SNMP网管系统实现端到端的管理,如图1、2。

图1、两台独立式的NIC-EBS/L/V网桥实现了E1至以太网的相互转换。

图2、利用“CCOM”的NIC-IRACK机框,不仅实现了E1至以太网的相互转换,而且可以对两台NIC-EBS/L/V网桥实现端到端的统一网管。

2、4路以太网至单路E1网桥解决方案

“CCOM”的NIC-EBS/L/i网桥所提供的以太网隔离模式使得4路以太网接口可传送不同安全等级的数据业务,各个数据业务之间相互隔离。卡片式产品插入CCOM MAS多业务接入系统机框后,通过SNMP网管系统实现端到端的管理,如图3、4。

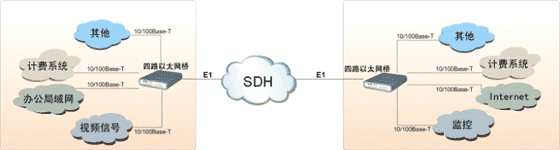

图3、两台独立式的NIC-EBS/L/i网桥实现了E1至以太网的相互转换。

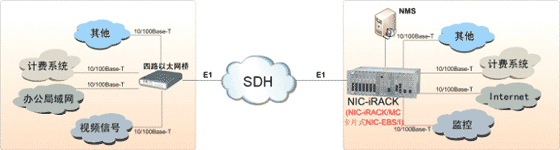

图4、利用“CCOM”的NIC-IRACK机框,不仅实现了E1至4路以太网的相互转换,而且可以对两台NIC-EBS/L/i网桥实现端到端的统一网管。

3、单路光以太网至单路E1网桥解决方案

“CCOM”的NIC-EOB光以太网桥,可以利用运营商提供的E1链路及光纤资源,为跨地域的两个用户之间提供以太网互联业务,如图5、6。

图5、NIC-EOB网桥实现了单路E1至光以太网的转换,配合“CCOM”的光纤收发器,可进一步延伸以太网数据的传输距离。

图6、利用“CCOM”的NIC-IRACK机框,不仅实现了E1至以光太网的相互转换,而且可以对远端的NIC-EOB实现端到端的统一网管,并可管理到与NIC-EOB对接的光纤收发器。

4、单路以太网至5/8路E1网桥解决方案

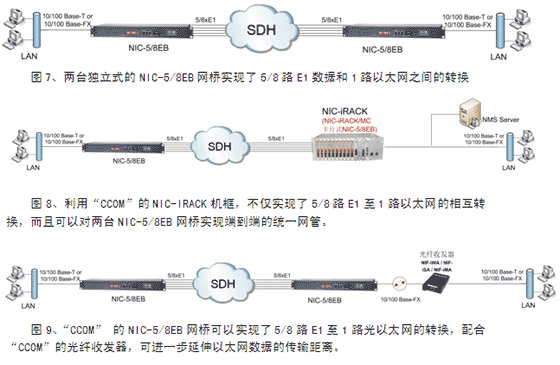

“CCOM”的NIC-5/8EB网桥,用于实现一路快速以太网数据在1-5/8路E1通道上的传输,并可利用光纤再将以太网延伸,如图7、8、9。

应用情况如下:

5、单路以太网至16路E1网桥解决方案

“CCOM”的NIG-16EB网桥,用于实现一路快速以太网数据在1-16路E1通道上的传输,如图10。

图10、两台独立式的NIG-16EB 网桥实现了16路E1数据和1路以太网之间的转换。

6、155M汇聚型网桥解决方案

“CCOM”基于SDH网络而开发的155M汇聚型网桥NIG-STM1,能将远端1/5/8/16路E1的以太网数据通过一个STM1进行汇聚,直接输出千兆以太网口,最多可支持63个E1的汇聚,如图11。

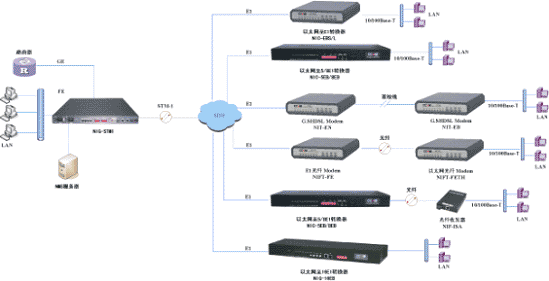

图11、远端E1传输过来的以太网数据汇聚成一个STM1后,通过一台NIG-STM1直接输出千兆以太网口实现网桥功能,并支持SNMP网管
