VFD-V TYPE变频器应用于电梯
摘要:本文主要论述了台达V型变频器在电梯行业的应用。实践证明DELTAVFD-V应用在电梯调速上能体现出良好的调速性能和稳定性。
Abstract:
Key words :

摘要: 本文主要论述了台达V 型变频器在电梯行业的应用。实践证明DELTA VFD-V应用在电梯调速上能体现出良好的调速性能和稳定性。


电梯工作特点:电梯为位能性负载;要求电机在四象限运行;要求启动频繁,要求各种负载下 启动、换速、换向平稳无冲击(舒适感好),平层精度高(定位准确);要求低速力矩大。

DELTA V Type特点:
》提供六种控制方式;
》提供高激活转矩(0.5Hz180%以上高激活转矩实现0.0Hz180%以上制动动转矩实现
》能在低速下实现平稳启动;
》速度控制精度高;
》采用32位RISC芯片,反应快;
》提供PG03和PG04接口,能检测外部脉冲反馈或接收脉冲作为主频率给定;
》提供四组S曲线设定;能预设两组电机参数;提供多种保护。

应用基本配置:
DELTA-V 变频器:完成调速功能,同时通过与电机同轴连接的编码器和另外配置的PG卡完成速度检测及反馈。

PG卡:可用PG-04 或PG-03,完成速度检测及反馈。其中PG-04自带CPU,处理速度快,具有除频能力(能使系统少用一个位置检测PG)和接收脉冲作为主频率给定功能。

制动电阻:消耗回馈电能

制动单元:当P-N电压高于允许值时,在P-N间选通接入制动电阻消耗多余能量,保证变频器安全。变频器容量大于等于11KW时选用。

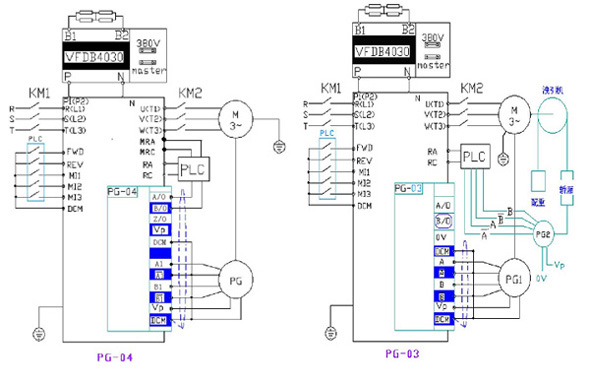

VFD110V43A配线图


MI1、MI2、MI3多段速输入:第一段速:返基站 第三段速:爬行 第四段速:检修 第六段速:中速运行 第七段速:高速运行


RA-RC:运行指示 MRA-MRC:故障指示

系统工作原理:变频器驱动泄引机从启动、匀速运行到停车的一个过程为电梯的一个完整的运行过程。
中速示例曲线

参数设定:
1、执行AUTO TUNING
确认电机处于停止状态;
确认电机空载:输出轴无负载
重置出厂设定:00-02=9
输入电机额定电压:01-02=380
输入电机额定频率:01-01=50.00
输入电机额定电流:05-01 /05-11(选择2#电机)
电机极数:05-05/05-15(选择2#电机)
设定以上参数后,设05-00=1,按RUN,电机将运行执行调适动作。运行完毕后检查05-02、05-06~09(05-12,05-16~19)参数是否已填入测量值,若没有,重设05-00=1~3按RUN重新调适。

参数调整
1、零速频率F=0.00Hz
选择控制模式:00-10=3:向量控制+PG
频率来源:00-21=1:由外部端子操作/键盘操作
停车方式:00-22=1:自由停车
启动频率:01-10=0.00Hz
第一停车时间:01-12= 2.3±0.2S
第一停车时间:01-13= 2.3±0.2S
S曲线加速起始时间:1±0.2S调整
S曲线加速结束时间:1±0.2S调整
S曲线减速起始时间:1±0.2S调整
S曲线减速结束时间:1±0.2S调整
运转指示:02-11=1
故障指示:02-12=15
第一段速设定:返基站04-00=30Hz
第三段速设定:爬行04-02=1~4Hz
第四段速设定:检修04-03=8Hz
第六段速设定:中速04-05=42Hz
第七段速设定:高速04-06=50Hz
ASR PI参数:05-21~24依据现场情况调整
PG输入设定:10-01=0(根据所选用PG定)
PG点数:10-00=1024 (根据所选用PG定)
PG电子齿轮A:10-07=1(根据PG安装位置及曳引机传动比定)
PG电子齿轮B:10-08=1(根据PG安装位置及曳引机传动比定)
分频设定:10-20= 16(当选用PG-04时使用,根据PLC需要设定)

1、 试车运行:
为防试车时冲顶或蹲底,手动将轿厢升到中间位置,然后从慢车开始调试,根据调试情况调整PI参数、S参数、加减速时间、多段运行频率,力求达到舒适感好、平层精度高。


控制效果:性能稳定;电梯舒适感好;平层精度高


结论:DELTA-V TYPE变频器拥有各项优异的调速性能,适用于电梯的调速和其它要求较高的应用场合。
