单片机控制的密码锁设计(电路图及源程序)
摘要:单片机控制的密码锁设计。AT89S52单片机P1引脚外接独立式按键S1-S8,分别代表数字键0-5、确定键、取消键。单片机从P3.0-P3.3输出4个信号,分别为1个电磁开锁驱动信号和密码错误指示、报警输出、已开锁指示信号,分别
Abstract:
Key words :

单片机控制的密码锁设计。AT89S52单片机P1引脚外接独立式按键S1-S8,分别代表数字键0-5、确定键、取消键。单片机从P3.0-P3.3输出4个信号,分别为1个电磁开锁驱动信号和密码错误指示、报警输出、已开锁指示信号,分别用发光二极管L1-L4指示。P3.4接一有源蜂鸣器,用于实现提示音。

基本要求:
(1)初始密码为123450,输完后按确定键开锁,取消键清除所有输入,每次按键有短“滴”声按键提示音。
(2)密码输入正确后,输出一个电磁锁开锁信号与已开锁信号,并发出两声短“滴”声提示。4秒后开锁信号与已开锁指示清零。
(3)密码输入错误时,发出一声长“滴”声错误指示提示音,并密码错误指示灯亮,三次密码错误时,发出长鸣声报警,并密码错误指示灯亮,报警指示灯亮,此后15秒内无法再次输入密码,15秒过后,清除所有报警和指示。
(4)5秒内无任何操作后,清除所有输入内容,等待下次输入。

模块1 系统设计
(1)分析任务要求。写出系统整体设计思路

根据题目的要求,需要考虑如下几个任务:按键的输入,密码的判断,密码输入正确或错误的计时、输出信号的控制等。

键盘的输入:由于需要输入6个数字作为密码,先要判断按键时数字键还是功能键,若判断为数字键按下,则需要将每次键盘的输入内容依次暂存在一个数组中。在每次按键输入时,需要启动定时器实现待机计时(5秒)。若5秒内没有输入内容则清除已输入的内容。

密码的判断和计时:在按下确认键之后,要将输入的内容与初始密码核对,如果密码正确,输出相应的指示,同时还要启动定时器实现4s的计时。如果密码错误,错误计数变量增1,同时输出密码指示信号,若错误次数超过3s,则输出报警等信号,同时启动定时器实现15秒的计时。

输出信号的控制主要根据按键输入与密码的核对情况来决定。

整体程序设计思想:

程序分为主程序和中断服务程序两个主要部分,主程序完成变量和单片机特殊功能寄存器的初始化后,进入一个循环结构。在循环中,首先判断有无按键按下,若有按键则判断是否数字键还是功能键,根据按键的情况执行相应的功能。然后根据密码是否正确的判断情况,执行相应的操作。循环中最后将需要显示的内容通过动态扫描在数码管上显示。
中断服务程序只要实现三个状态的计时,待机时需要计时5秒,密码正确需要计时5s,密码3次输入错误需要计时15秒。当前处于何种计时,由主程序根据密码判断结果来决定。

(2)选择单片机型号和所需外围器件型号,设计单片机硬件电路原理图

采用MCS51系列单片机At89S51作为主控制器,外围电路器件包括数码管驱动、蜂鸣器的输出驱动、独立式键盘以及发光二极管的输出等。

数码管驱动采用2个四联共阴极数码管显示,由于单片机驱动能力有限,采用74HC244作为数码管的驱动。在74HC244的7段码输出线上串联100欧姆电阻起限流作用。蜂鸣器的驱动采用PNP三极管8550来驱动,低电平有效。独立式按键使用上提拉电路连接,在没有键按下时,输出高电平。发光二极管串联500欧姆电阻再接到电源上,当输入为低电平时,发光二极管导通发光。

硬件电路原理图如图1所示。

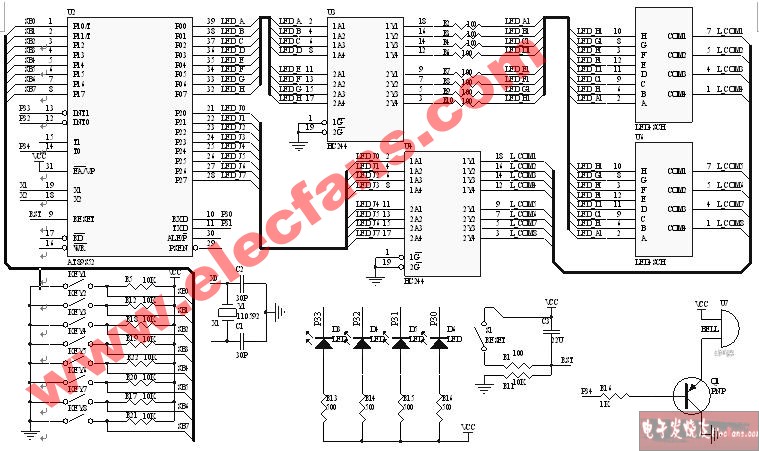

图1 密码锁电路原理图
(3)分析软件任务要求,写出程序设计思路,分配单片机内部资源,画出程序流程图
软件任务要求主要包括按键扫描、密码判断、动态扫描输入的内容、计时、指示信号输出以及蜂鸣器提示音的输出等。主程序主要完成变量与寄存器的初始化、按键的扫描与判断、密码的判断以及数码管动态扫描显示等。主程序流程图如图2所示。

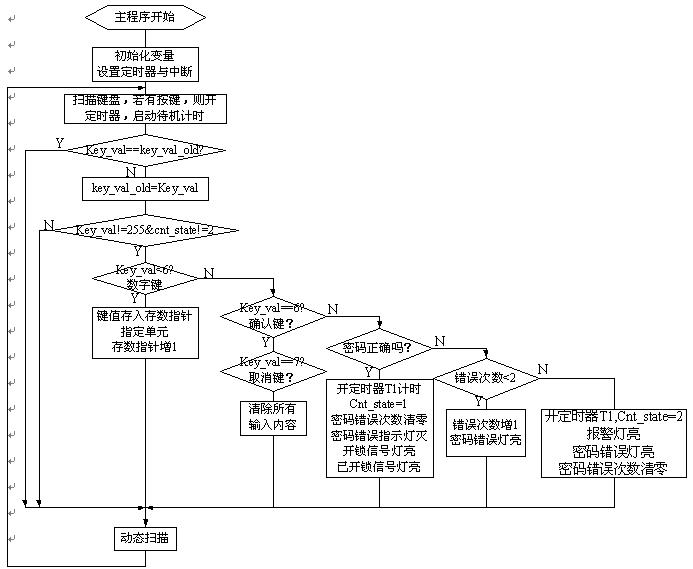

图2 密码锁的主程序流程图

中断服务程序主要完成三种定时的计时工作,包括①按键之后启动的待机计时,当待机超过5s则清除已输入的内容。②密码输入正确之后的计时,4s之后清除开锁驱动信号与已开锁指示信号。 ③密码输入错误3次的计时,计时15s,在则15s内无法再次输入密码,15秒过后清除所有报警与指示。中断服务程序流程图如图3所示。

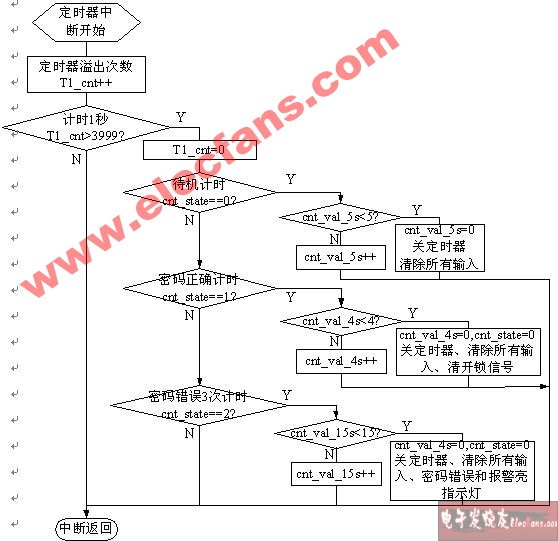

图3 密码锁中断服务程序流程图


单片机资源的分配与变量的定义:
密码的输入与判断需要定义4个变量。原始密码存储在数组init_val[6]中。键盘输入的密码存储在数据show_val[6]中,变量 key_index的值表示当前按键是六位密码中的哪一位,每输入一个密码数字该变量增一。密码输入错误的次数暂存在变量error_num中。

计时功能需要5个变量。模式变量cnt_state存储计时属于什么状态,0表示待机计时,1表示密码正确的计时,2表示密码错误3次的计时。三个变量(cnt_val_15s,cnt_val_5s, cnt_val_4s)分别实现待机、密码正确和密码错误3次后的计时工作。定时器T1每250ms产生一次中断,变量T1_cnt记录定时器溢出中断的次数,当记录到4000时表示计时1秒。

(4)设计系统软件调试方案、硬件调试方案及软硬件联合调试方案

软件调试方案:伟福软件中,在“文件新建文件”中,新建C语言源程序文件,编写相应的程序。在“文件新建项目”的菜单中,新建项目并将C语言源程序文件包括在项目文件中。

在 “项目编译”菜单中将C源文件编译,检查语法错误及逻辑错误。在编译成功后,产生以 “*.hex”和“*.bin” 后缀的目标文件。

硬件调试方案:在设计平台中,将单片机的P1.0-P1.7分别与8个独立式键盘通过插线连接起来,将P3.0-P3.3分别与4个发光二极管连接起来,P3.4与蜂鸣器的输入连接起来。

在伟福中将程序文件编译成目标文件后,将下载线安装在实验平台的下载线接口上,运行“MCU下载程序”,选择相应的flash 数据文件,点击“编程”按钮,将程序文件下载到单片机的Flash中。

然后,上电重新启动单片机,检查所编写的程序是否达到题目的要求,是否全面完整地完成试题的内容。

程序设计
//晶振11.0592MHz,T1每250微秒中断,按键P1.0-P1.7,发光二极管接P3.0-P3.3,p3.4
/*变量的定义:
show_val[6]: 显示的值
init_val[6]: 密码初始值
key_val: 返回按键的值 255-表示无按键按下
key_index: 当前按键是哪一位密码
T1_cnt: 定时器计数溢出数
cnt_val_15s: 报警计时的数值
cnt_val_5s: 待机时间计时
cnt_val_4s: 输入正确,等待4秒清除开锁信号
cnt_state: 计时状态
error_num: 错误次数
led_seg_code:数码管7段码
*/
#include "reg51.h"
/*说明key0=P1^0; key1=P1^1;key2=P1^2; key3=P1^3;key4=P1^4;key5=P1^5;enter=P1^6;esc=P1^7;*/
sbit relay_open=P3^0; //电磁锁开锁驱动
sbit pw_error=P3^1; //密码错误信号
sbit alarm_out=P3^2; //报警输出
sbit open_lock=P3^3; //已开锁指示信号
sbit audio_out=P3^4; //有源蜂鸣器
unsigned char data cnt_val_15s,cnt_val_5s,cnt_val_4s,cnt_state;
unsigned int data T1_cnt;
unsigned char data key_val,key_index,key_val_old;
unsigned char data state_val,error_num;
unsigned char data show_val[6];
char code init_val[6]={1,2,3,4,5,0};
char code led_seg_code[11]={0x3f,0x06,0x05b,0x04f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00};
//led_seg_code[0-9]代表0-9 led_seg_code[10]=0x00数码管不显示任何内容
//--------延时程序----------------
void delay(unsigned int i)//延时
{ while(--i); }
//--------清除输入内容----------
void init_variant()
{unsigned char i;
for(i=0;i<6;i++)
show_val[i]=10; //led_seg_code[10]=0x00表示数码管不显示任何内容
key_index=0; //没有任何输入或清除所有输入时,保存当前键的位置
}
//---------按键扫描---------------
unsigned char scan_key()
{ unsigned char i,k;
i=P1;
if (i==0xff && cnt_state!=2)
{ k=255; } //无键按下
else //有键按下
{ delay(500); //延时去抖动
if(i!=P1)
{k=255;}
else
{ TR1=1; //有键按下则开定时器,启动待机计时
cnt_val_5s=0;
switch (i)
{ case 0xfe: k=0; break;
case 0xfd: k=1; break;
case 0xfb: k=2; break;
case 0xf7: k=3; break;
case 0xef: k=4; break;
case 0xdf: k=5; break;
case 0xbf: k=6; break;
case 0x7f: k=7; break;
}
}
}
return k;
}
//---------数码管显示---------------
void led_show()
{P0=led_seg_code[show_val[0]];
P2=0xdf;
delay(500);
P0=led_seg_code[show_val[1]];
P2=0xef;
delay(500);
P0=led_seg_code[show_val[2]];
P2=0xf7;
delay(500);
P0=led_seg_code[show_val[3]];
P2=0xfb;
delay(500);
P0=led_seg_code[show_val[4]];
P2=0xfd;
delay(500);
P0=led_seg_code[show_val[5]];
P2=0xfe;
delay(500);
}
//--------定时器T1中断服务程序-----------------
void timer1() interrupt 3 //T1中断
{ T1_cnt++;
if(T1_cnt>3999) //如果计数>3999, 计时1s
{ T1_cnt=0;
switch (cnt_state)
{ case 0: //待机,需要计时5s
if(cnt_val_5s<5)
{ cnt_val_5s++;}
else
{ cnt_val_5s=0;
init_variant();//待机计时到5秒时,清除输入的内容
TR1=0; //停止计时
}
break;
case 1://密码输入正确,需要计时4s
if(cnt_val_4s<4)
{ cnt_val_4s++;}
else
{ cnt_val_4s=0;
init_variant();//密码输入正确,计时到4秒时,清除输入的内容
open_lock=1; //已开锁信号清零
relay_open=1; //开锁信号清零
cnt_state=0;
TR1=0; //停止计时
}
break;
case 2: //密码输入错误3次,计时15s
if(cnt_val_15s<15)
{ cnt_val_15s++;}
else
{ cnt_val_15s=0;
init_variant();//三次密码错误时,计时15秒,清除输入的内容
open_lock=1; // 清除所有指示和报警
relay_open=1;
alarm_out=1;
pw_error=1;
cnt_state=0;
TR1=0; //停止计时
}
break;
}
}
}
//--------判断键盘输入内容与密码是否一致------
unsigned char check_input_pw()
{ unsigned char i,k;
k=1;
for(i=0;i<6;i++)
{ k=k && (show_val[i]==init_val[i]); }
return k;
}
//---------主程序----------------
main()
{ //初始化各变量
audio_out=1;
P3=0xff;
cnt_val_15s=0;
cnt_val_5s=0;
cnt_val_4s=0;
cnt_state=0;
//0-待机计时5s状态;1-密码正确,计时4s状态 ;2-三次密码错误,处于计时15秒状态。
T1_cnt=0;
error_num=0;
key_val_old=255;
init_variant();
//初始化51的寄存器
TMOD=0x20; //用T1计时 8位自动装载定时模式
TH1=0x19; //500微秒溢出一次; 250=(256-x)*12/11.0592 -> x=19
TL1=0x19;
EA=1; //开中断
ET1=1;
TR1=0; //开定时器T1
while(1)
{ key_val=scan_key(); //按键输入,有键按下key_val为0-7,无键按下key_val为255。
if (key_val!=key_val_old)
{ key_val_old=key_val;
if (key_val!=255&& cnt_state!=2)
{ audio_out=0;
delay(100); //延时去抖动
audio_out=1;
switch (key_val)
{ case 0:
case 1:
case 2:
case 3:
case 4:
case 5:
if(key_index<6) //密码为6位,超过6位视为输入无效
{ show_val[key_index]=key_val;
key_index++; }
break;
case 6: //确认键
if(check_input_pw())
{//密码正确
error_num=0; //密码输入错误次数清零
//---------
pw_error=1; //密码错误指示灯灭
relay_open=0; //开锁驱动信号灯亮
open_lock=0; //已开锁信号灯亮
//---------
delay(50000); //两声短“滴”声
audio_out=0;
delay(50000);
audio_out=1;
delay(50000);
audio_out=0;
delay(50000);
audio_out=1;
//---------
cnt_state=1; //下一状态处于4秒计时的状态
TR0=1; //启动定时
}
else
{ if (error_num<2)
{error_num++; //输入错误次数小于3次时,没错一次error_num增一
pw_error=0; //密码错误指示灯亮
//-----------
delay(20000);//一声长“滴”声,提示错误
audio_out=0;
delay(60000);
audio_out=1;
//-----------
init_variant();//清除所有输入,等待下一次输入
}
else //输入错误次数超过3次
{ alarm_out=0; //报警灯亮
pw_error=0; //密码错误指示灯亮
error_num=0; //密码输入错误次数清零
//----------
audio_out=0; //长鸣声报警
delay(60000);
delay(60000);
delay(60000);
delay(60000);
delay(60000);
delay(60000);
delay(60000);
delay(60000);
delay(60000);
audio_out=1;
//-------------
TR1=1; //打开定时器计时
cnt_state=2; //下一状态处于15秒计时的状态
}
}
break;
case 7://取消键
init_variant();
break;
}
}
}
led_show();
}
}
//-----程序结束-----------------
